标准尺寸工业滚子传动链条三维设计

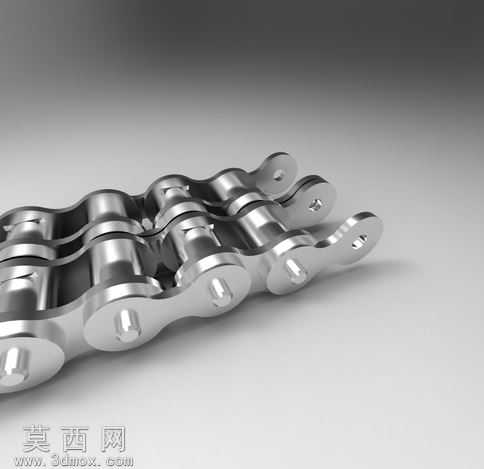

本作品为基于真实工业链条尺寸参数完成的三维建模设计，建模过程严格参照通用机械传动用滚子链的实际生产尺寸规范，对链条的每一处结构细节进行了精准还原。建模阶段首先梳理链条的装配逻辑，明确外链板、内链板、销轴、套筒、滚子五大核心组成部件的尺寸配合关系，先通过草图绘制各零件的截面轮廓，利用拉伸、旋转等基础特征完成单个零件的实体建模，针对链板的圆弧过渡、销轴的端面倒角、滚子的中空结构等细节都做了精细化处理，确保各零件的尺寸公差符合实际装配要求，避免出现干涉错位的问题。完成单个链节的所有零件建模后，按照实际链条的铰接装配关系进行组件配合，通过同轴心、重合等配合约束还原内链节与外链节交替铰接的活动结构，保证链节之间可以实现真实的相对转动，还原链条可弯折传动的核心特性。材质与渲染阶段，针对金属链条的材质特性，为所有零件赋予抛光合金钢材质，调整材质的金属度、粗糙度参数，还原工业金属零件表面的高反光金属质感，同时通过环境光遮蔽、全局光照等渲染设置，突出链板边缘、销轴端面、滚子曲面的光影层次，让金属零件的厚重质感与精密加工的细节得到充分展现。设计过程中始终以真实机械链条的工程参数为核心依据，没有对结构进行随意的艺术化修改，每一处尺寸比例都对应实际工业应用中的链条规格，既可以作为机械设计教学中链条结构认知的演示模型，也能够为传动系统的虚拟装配、运动仿真提供精准的基础模型，帮助设计者直观理解链条传动的结构原理与装配逻辑，还原工业传动零件的精密设计要求。
