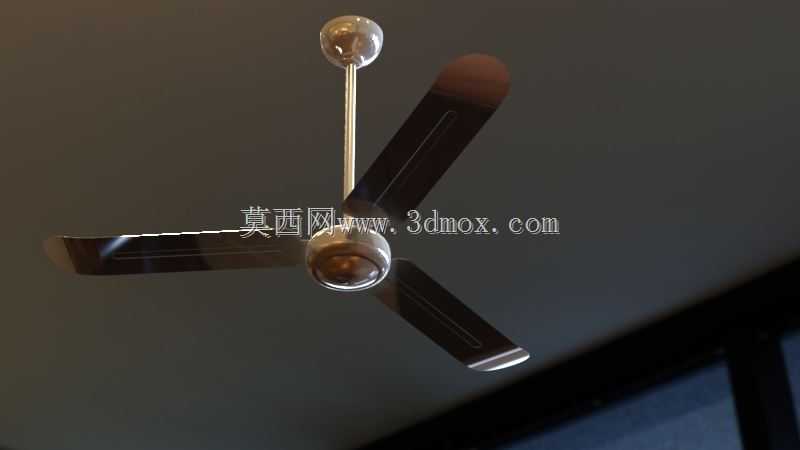

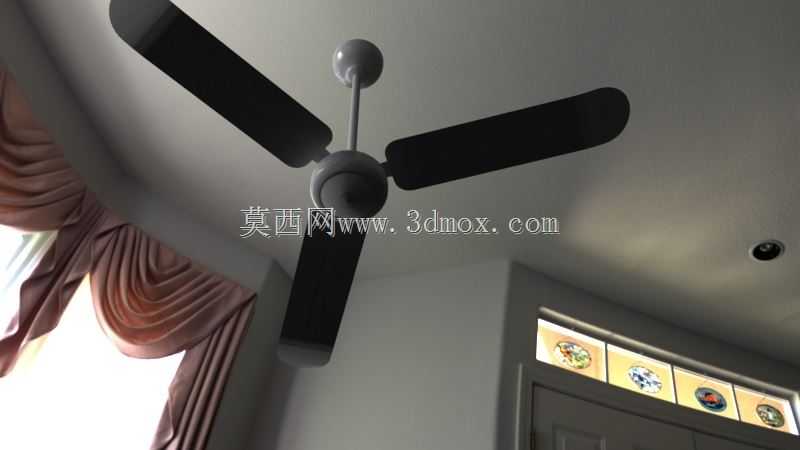

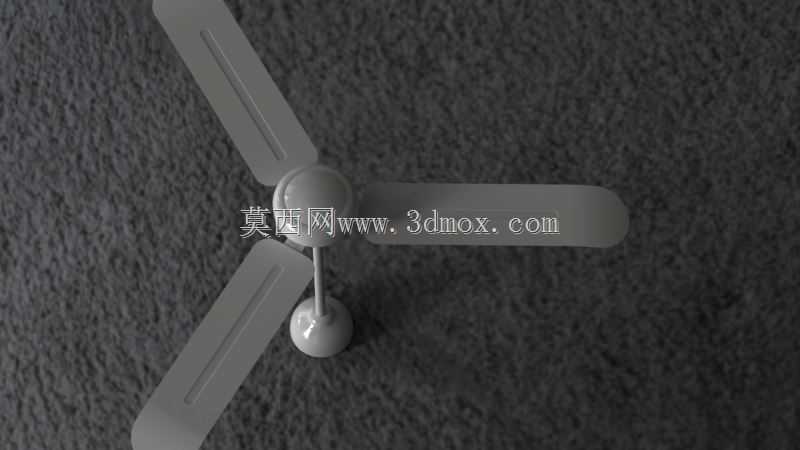

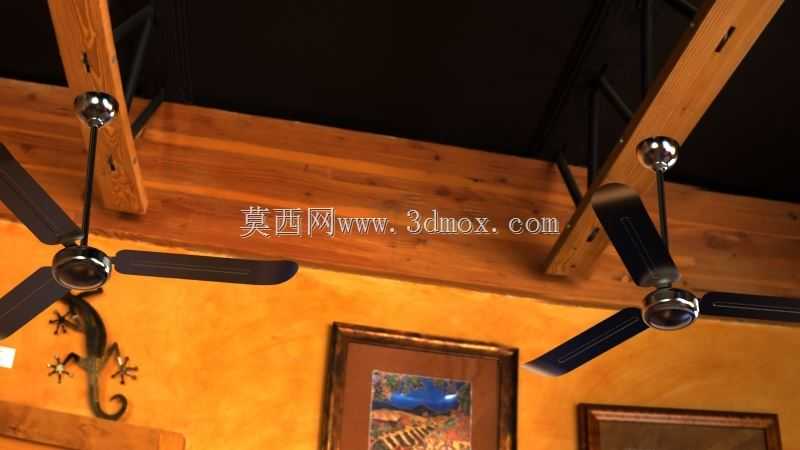

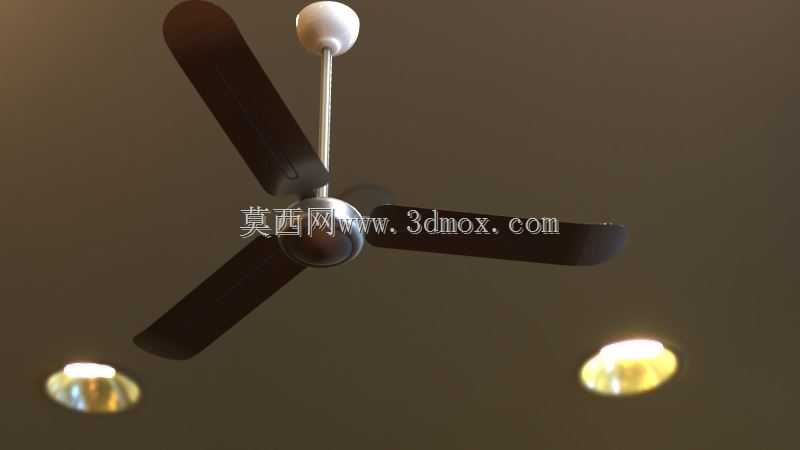

家用三叶吊扇结构三维设计模型

日常做民用通风设备结构设计时，吊扇的三维建模往往需要兼顾安装可靠性、送风覆盖范围与运行动平衡，这次的三叶吊扇结构模型，是针对普通住宅层高2.6-3.2米的室内场景搭建的，可覆盖12-18平米的卧室、客厅或者小型办公区域的空气循环需求，和落地扇、台扇相比，吊扇安装在顶面不占用地面活动空间，送风范围更均匀，没有近距离直吹的强烈风感，长时间使用体感更舒适。

从结构设计逻辑来看，三叶布局是民用吊扇里平衡成本、动平衡难度与送风效率的最优选择之一，相比五叶扇，三叶结构的扇叶模具成本更低，运行时的风阻更小，电机负载更低，相同功率下能实现更大的送风覆盖半径；相比两叶扇，三叶的动平衡调校难度更低，高速运转时的整机抖动更小，对安装固定件的载荷冲击更平缓。模型里的扇叶采用了带轻微扭转角的流线型截面，不是平直的薄板结构，扭转角度从叶根到叶端逐步递减，叶根位置扭转角约12度，叶端位置扭转角约4度，这个角度梯度是结合不同回转半径处的线速度差异设计的——叶端线速度最高，过小的扭转角能避免切风时产生过大的紊流噪音，叶根位置线速度低，更大的扭转角能提升该区域的推风效率，让整个扇叶扫过的环形区域内风量分布更均匀，不会出现外圈风量大、内圈几乎无风的情况。

安装边界的尺寸设定上，模型里整机总高度（从顶面安装底座到吊钟下端的距离）控制在350mm，适配国内普通住宅的吊顶预留空间，不会因为吊件过长导致扇叶距离地面过近，满足扇叶最低点距离地面不低于2.3米的安全安装规范；扇叶展开直径为1200mm，安装时要求扇叶距离周边墙面的水平间隙不小于300mm，避免扇叶运转时带动的气流撞击墙面产生反弹紊流，既影响送风效率也会产生额外的风噪。顶部的安装底座设计了四个均匀分布的固定孔位，适配国内常用的混凝土顶面膨胀螺栓安装规格，吊接的吊杆采用中空结构，内部可以走供电线路，外部的吊钟罩可以完全遮盖顶部的接线端子与固定件，既保证外观整洁，也能避免接线位置积灰受潮，提升用电安全性。

功能结构上，模型还原了吊扇的核心传动逻辑，中心的电机安装位适配常规的家用吊扇电容式异步电机，电机输出轴直接连接扇叶固定盘，没有额外的减速结构，减少传动环节的能量损耗与故障点；扇叶与固定盘的连接位置设计了嵌入式的定位卡槽，安装时不需要额外调整角度，直接通过螺丝紧固就能保证三个扇叶的安装角度一致，降低现场安装时的动平衡调校难度，普通用户按照说明书就能完成组装，不需要专业的动平衡测试设备。下端的吊钟结构除了装饰作用，还预留了可选配的灯座安装位，可以直接拓展照明功能，实现风扇与照明一体化，不需要在顶面额外开孔安装灯具，适配现在多数家庭的顶面装修需求。

建模过程中特意对几个容易出问题的结构做了细节还原：扇叶的根部做了加厚的加强筋结构，因为扇叶运转时叶根位置承受的弯曲载荷最大，长期运转如果强度不足容易出现扇叶下垂变形，导致动平衡失效，产生抖动与噪音；固定盘上的扇叶安装孔位做了等角度的严格公差约束，三个安装位的角度差控制在0.1度以内，从建模源头避免因为孔位偏差导致的动平衡问题；吊杆与顶部安装座、下部电机座的连接位置都设计了防松脱的卡扣结构，即使固定螺丝出现松动，吊杆也不会直接脱落，满足家用电器的安全设计要求。

实际应用中，这类吊扇除了单独使用，也可以搭配空调使用，夏天空调制冷时，吊扇低速运转可以让室内的冷空气循环更均匀，避免冷空气沉积在地面附近，提升空调的制冷效率，能适当调高空调设定温度，降低能耗；冬天供暖时，吊扇低速反转可以把顶面聚集的热空气压下来，让室内上下层的温度更均匀，减少供暖能耗。模型的结构拆分完全按照实际生产的装配逻辑搭建，每个零件都可以单独导出用于模具开模或者结构校验，扇叶的曲面是按照实际流体仿真的优化结果构建的，不是随意拉伸的曲面，能直接用于后续的工程图输出与样机制作。
