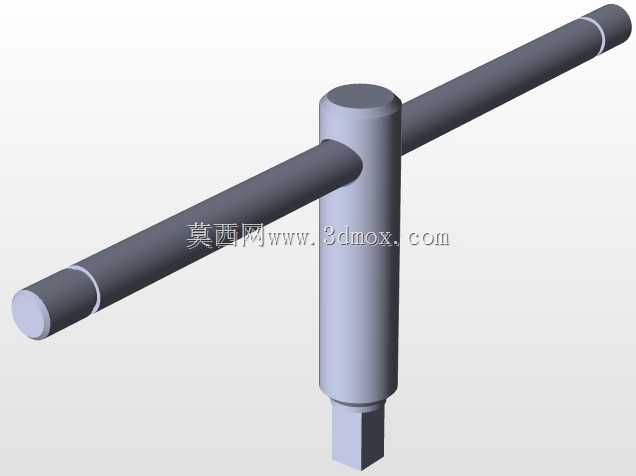

T型手动旋转操作手柄结构设计

这款T型手动操作构件，主要应用在各类需要人工施加扭矩完成锁紧、调节、启闭动作的设备场景中，常见于小型工装夹具的锁紧端、管路阀门的手动操作端、检测设备的调节工位、小型机床的辅助操作位，也可作为非标自动化设备中手动调试环节的操作执行件，替代部分需要小扭矩输入的手轮结构，在操作空间受限的工位上适配性更强。从结构设计逻辑来看，整体采用垂直立柱加横向握杆的T型布局，核心是利用杠杆原理放大人工输入的扭矩，横向握杆的长度经过力学核算，保证操作人员单手握持时无需施加过大腕部力量，就能输出足够的旋转扭矩，避免操作时出现施力不足导致的锁紧不到位、调节卡滞问题。立柱部分采用阶梯轴结构设计，下端设置的方轴连接段，是为了和被操作件的方孔直接配合，消除配合间隙带来的空行程，保证旋转动作的同步性，方轴段的长度预留了足够的安装余量，可适配不同厚度的安装面板，安装时只需在面板对应位置开设匹配的安装孔，将立柱下端穿过安装位后通过轴向限位件固定，即可完成装配，不需要额外设计复杂的连接结构。横向握杆与垂直立柱采用过盈配合加周向定位的连接方式，避免长期反复施力后出现握杆松动、相对转动的问题，握杆两端做了圆角过渡处理，没有尖锐棱角，操作人员长时间握持施力时不会出现硌手的情况，握杆表面的环形凹槽设计，一方面可以增加握持时的摩擦力，避免手上沾有油污时出现打滑，另一方面也能作为握持位置的定位标识，引导操作人员在最佳施力位置操作，保证扭矩输出的稳定性。从安装边界来看，垂直立柱的主体直径控制在合理范围，不会占用过多的安装空间，横向握杆的旋转半径经过优化，在保证足够力臂长度的前提下，尽可能缩小旋转所需的操作空间，避免操作时和周边的设备构件发生干涉，在布局密集的设备面板上也能顺利安装使用。整体结构没有多余的复杂构件，所有受力部位都做了应力集中规避处理，长期反复承受扭转力时不会出现断裂、变形的问题，表面采用哑光金属质感处理，在工业车间的使用环境下不容易留存污渍，日常维护只需简单擦拭即可保持外观整洁，适配绝大多数工业设备的外观风格，不需要额外做表面装饰处理。
