可调式机床定位锁紧块结构设计

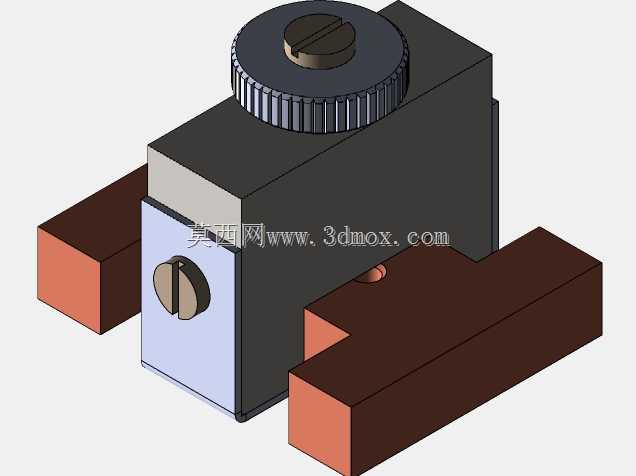

这款可调式定位锁紧块，是机床加工工位上常用的定位限位构件，主要用在铣床、磨床等设备的工作台T型槽安装场景，承担工件装夹时的侧向定位、行程硬限位以及小型工装的快速锁紧功能，能替代传统的固定挡块，减少工位调整时的拆装频次。从结构设计来看，主体采用方块式基座，底部设置与T型槽匹配的凸台安装边，安装时可顺着工作台T型槽滑入指定位置，不需要从槽端穿装，调整工位时仅需松开顶部的滚花旋钮，就能沿着槽向滑动调整位置，到位后旋紧旋钮即可完成基座锁紧，不需要额外扳手操作，适配小批量多品种加工时频繁调整工位的需求。基座侧面设置的一字槽锁紧螺钉，用于调整前端定位块的伸出长度，前端定位块采用阶梯式凸台结构，接触工件的端面做了平面度处理，保证定位时的贴合精度，调整伸出量时，松开侧部螺钉即可推拉定位块改变伸出长度，调整范围覆盖0-15mm的微调区间，能补偿工件毛坯的尺寸公差，也能适配不同装夹高度的工件定位需求。设计时将锁紧旋钮的直径设置为32mm，外圈做直纹滚花处理，保证手动旋紧时的摩擦力，旋钮顶部的一字槽是为了在需要更大锁紧力时，可用一字螺丝刀辅助加力，避免大切削力下基座移位。基座主体的外形尺寸控制在长60mm、宽40mm、高45mm的范围内，不会占用过多工作台装夹空间，两侧的安装凸台厚度与标准T型槽的槽口间隙控制在0.02mm以内，滑动时无明显旷量，锁紧后基座的侧向抗推力可达800N，能满足常规铣削加工的切削力承载要求。在实际应用中，这类锁紧块常成对使用，分别布置在工件的两个侧向基准面位置，配合台虎钳或者压板完成工件装夹，相比传统的固定挡块，不需要每次调整工位都拧动T型螺栓，能缩短工位调整时间约40%，尤其适合工装频繁切换的加工场景。结构上所有活动部件都做了防尘间隙设计，滚花旋钮与基座的配合间隙控制在0.1mm，能阻挡加工时的切屑进入螺纹配合面，避免长期使用后旋钮卡滞，侧部调整螺钉的头部做了沉头处理，不会突出基座表面，避免与工件或者刀具发生干涉。
