OETIKER单耳无级卡箍参数化三维设计

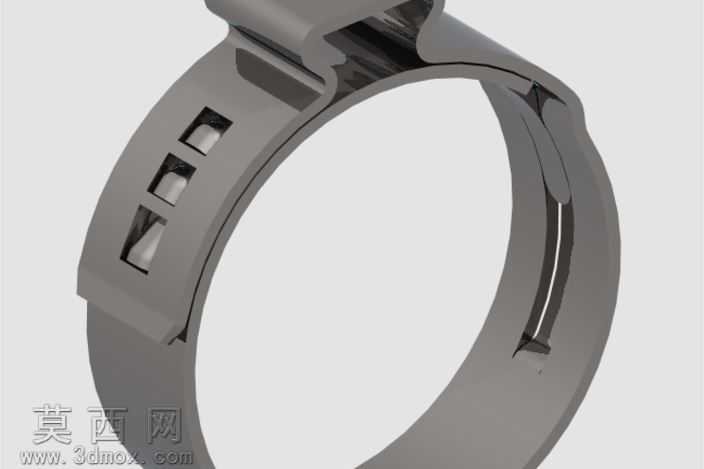

本模型为OETIKER系列6700024型单耳卡箍的参数化三维设计成果，建模阶段采用NX软件完成全参数化搭建，可通过修改核心尺寸变量快速适配不同规格的卡箍尺寸需求，覆盖同系列多款产品的设计迭代需求。建模过程中严格遵循原厂产品样本的尺寸规范，对卡箍的环形钢带本体、单侧夹紧耳结构、钢带内侧的防滑压纹、钢带边缘的卷边处理都做了精准还原，每一处结构特征都对应实际生产的冲压成型工艺逻辑，确保模型结构与实物完全一致。材质渲染阶段采用金属不锈钢材质表现，还原卡箍表面的哑光镀锌金属质感，对钢带折弯处的光影过渡、夹紧耳冲压成型的棱角细节都做了精细化渲染处理，通过环境光遮蔽效果凸显卡箍的薄壁冲压件结构特征，清晰展现卡箍抱紧管路时的贴合形态。结构设计上，该卡箍采用单耳无级夹紧结构，相比传统蜗杆式喉箍拥有更均匀的抱紧力，无突出的紧固结构占用安装空间，钢带内侧的压纹可增大与被连接管路的摩擦力，避免卡箍受振动出现松脱移位，卷边设计可避免钢带边缘割伤软质管路表面，适配橡胶管、塑料管等多种软质管路的紧固连接场景。参数化设计逻辑上，将卡箍的公称通径、钢带宽度、钢带厚度、夹紧耳尺寸等核心参数设置为可编辑变量，设计人员仅需输入目标管路的外径尺寸，即可自动生成对应规格的卡箍模型，无需重复进行建模操作，大幅提升同系列产品的设计效率，可直接用于管路装配模拟、卡箍选型验证、安装干涉检查等设计环节，为管路连接系统的设计提供精准的三维模型支撑。
