翼式红酒开瓶器精细三维结构设计

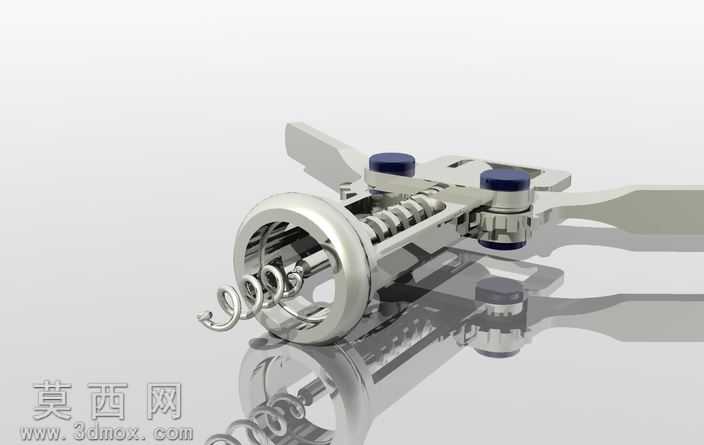

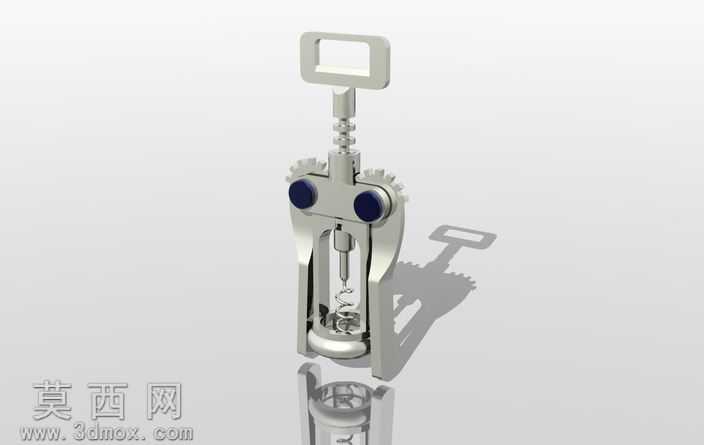

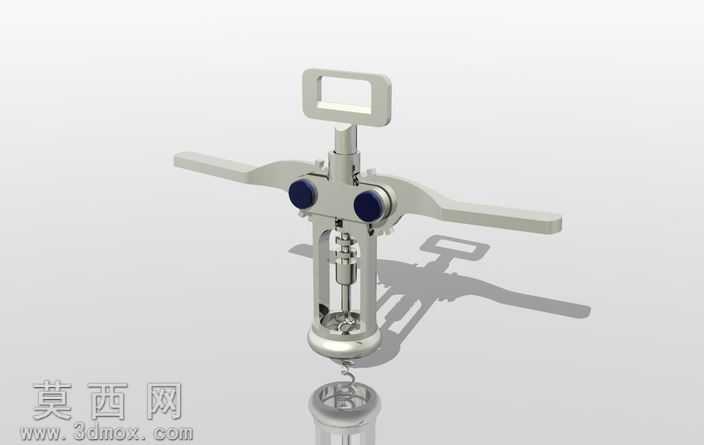

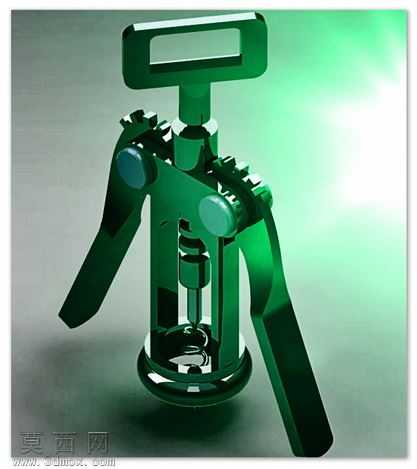

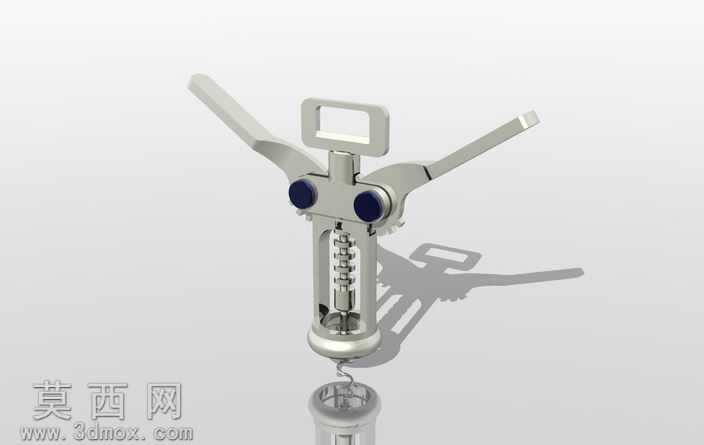

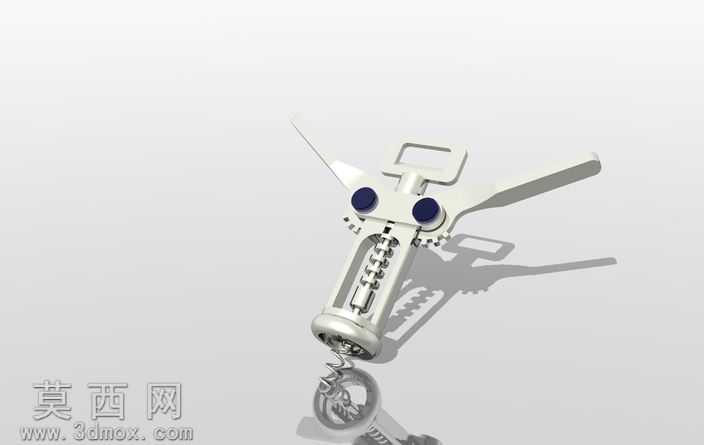

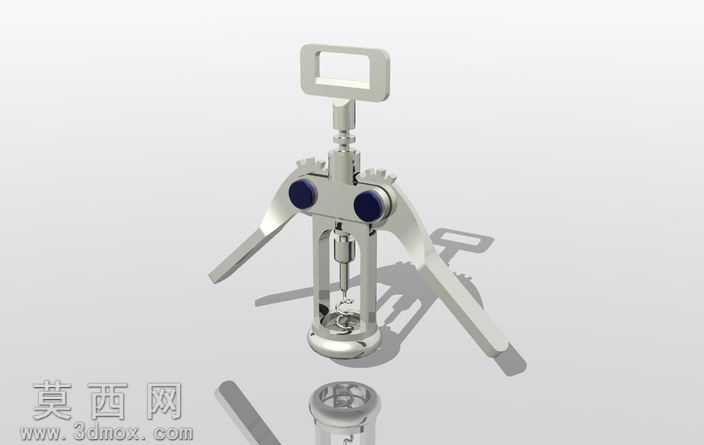

本作品为翼式红酒开瓶器的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先针对开瓶器核心功能部件螺旋钻进行参数化草绘，通过螺旋线扫描生成符合红酒软木塞穿刺需求的螺纹结构，保证螺旋钻的螺距、锥度与实际开瓶施力需求匹配，避免使用过程中出现软木塞断裂、钻体变形的问题。针对两侧对称的翼式压杆结构，建模时采用对称约束完成结构绘制，通过装配体配合关系实现压杆与中心升降套的铰接联动，还原真实开瓶过程中压杆下压带动螺旋钻上升拔出软木塞的运动逻辑，所有铰接位置均预留合理的装配间隙，保证结构运动无干涉。顶部的提拉环采用圆角过渡处理，避免尖锐棱角带来的使用安全隐患，同时通过拉伸切除完成环体内腔的结构设计，兼顾握持手感与结构轻量化需求。材质与渲染阶段，整体主体结构采用抛光不锈钢材质进行表现，调整材质的反射粗糙度参数还原金属镀铬层的亮面质感，对铰接位置的转轴部件采用哑光金属材质区分，通过环境HDR贴图打光，突出金属表面的光影反射效果，同时添加微弱的环境闭塞阴影增强结构的立体感，让整体渲染效果贴近真实量产产品的视觉表现。设计过程中充分考虑手动开瓶器的人机工程需求，两侧压杆的长度、握持面宽度均参考日常使用的施力习惯设置，保证下压过程中受力均匀，降低开瓶所需的按压力度，中心升降套的行程长度经过反复校核，确保可以完整拔出标准长度的红酒软木塞，不会出现行程不足导致软木塞残留瓶内的问题。整体模型所有零部件均保留完整的建模参数与装配约束关系，可直接用于结构验证、产品改型以及3D打印手板制作，各部件的连接结构均符合五金冲压、组装的实际生产工艺要求，不存在无法落地的异形结构，能够为同类型手动酒具的设计提供完整的结构参考。
