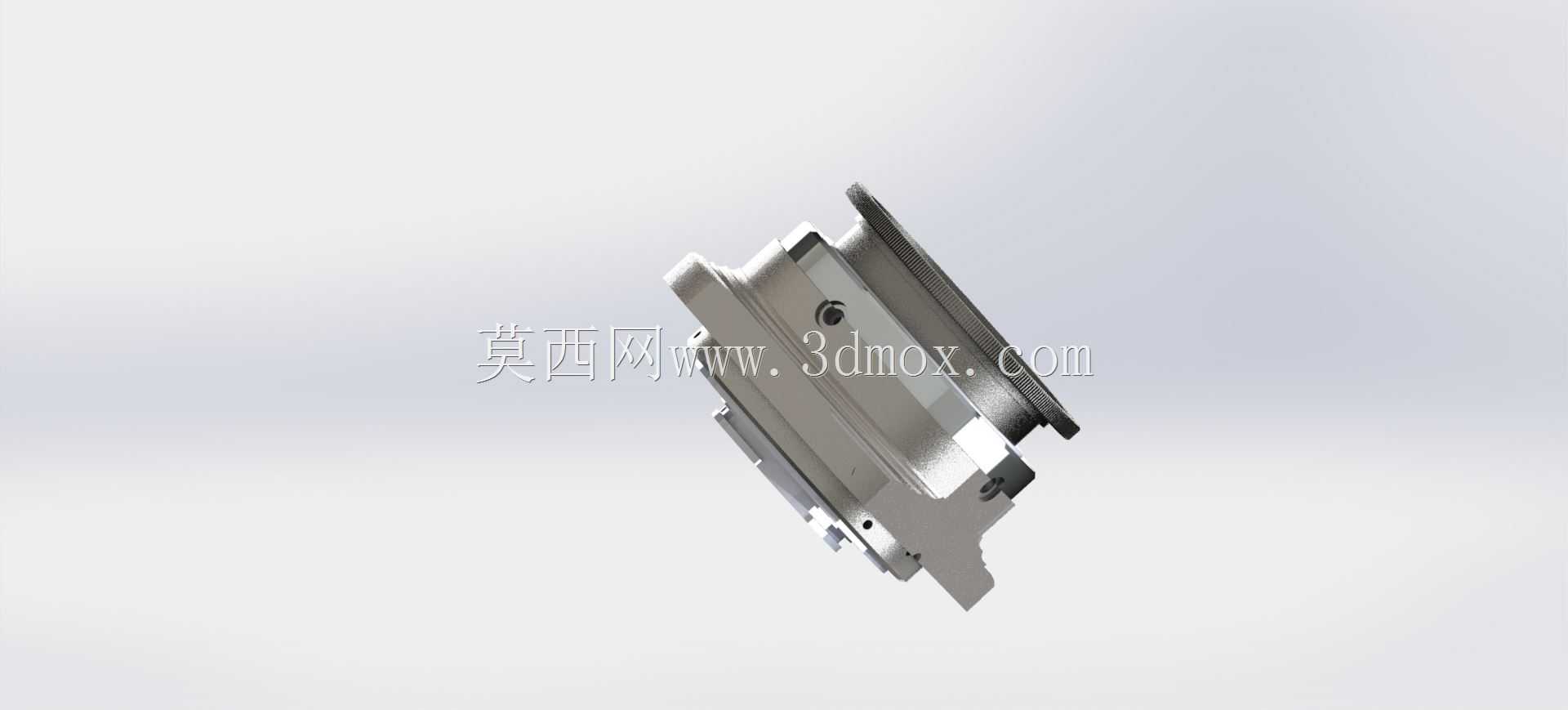

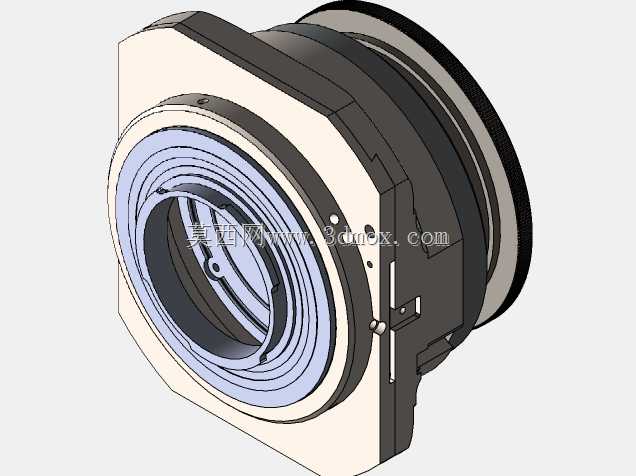

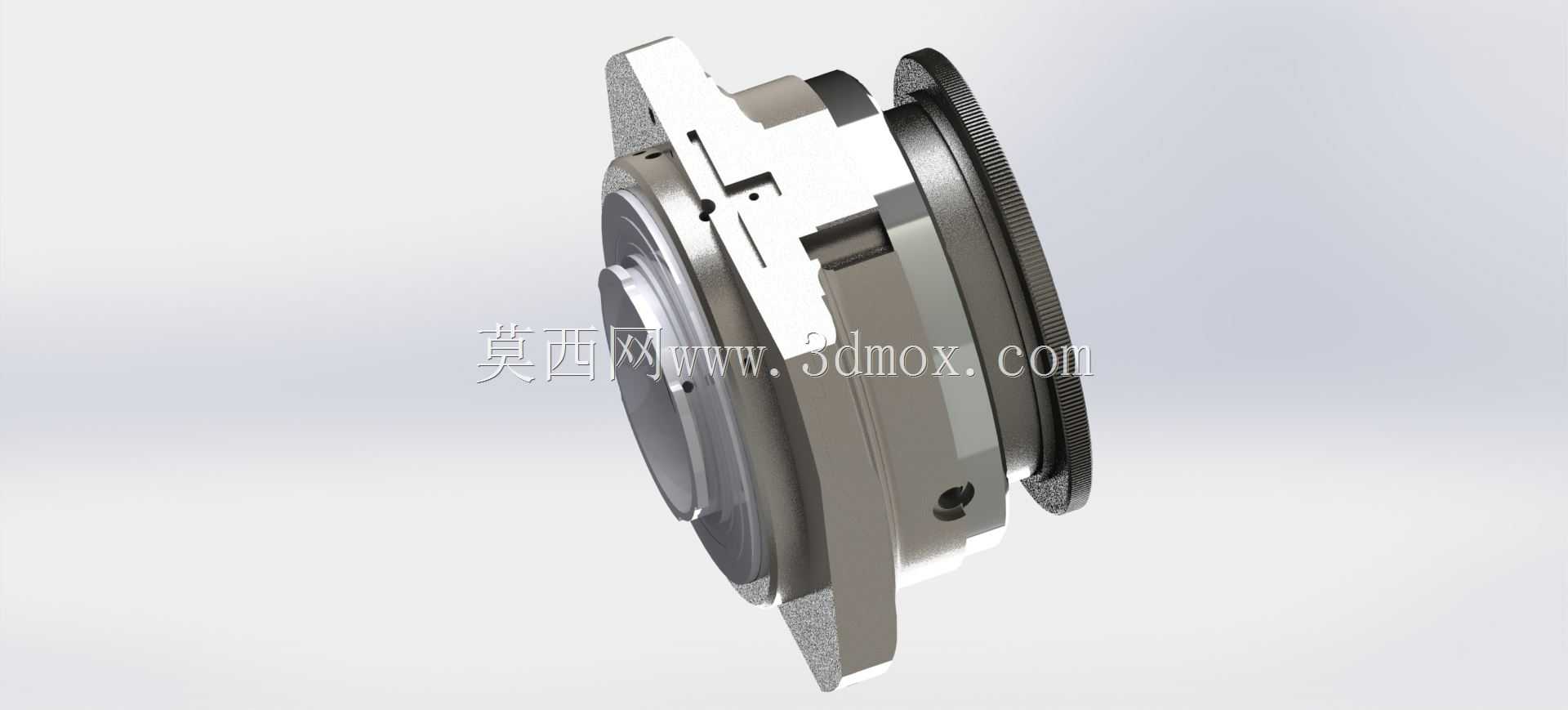

精密相机镜头机械结构组件设计

该镜头结构组件主要适配民用消费级影像采集设备、工业视觉检测工位的成像端配套需求，在消费电子领域可作为便携数码相机、运动相机的光学成像核心承载结构，在工业场景下可对接机器视觉检测线的图像采集单元，为光学镜片组提供稳定的安装定位与防护支撑。从实际使用维度看，该组件需要承担多组光学镜片的同轴定位、对焦行程的滑动导向、外部杂光的屏蔽阻隔，以及日常使用中的抗冲击防护功能，每一处结构的公差配合都直接影响最终成像的清晰度与光轴一致性。设计过程中优先保证光学镜片安装位的同轴度基准，所有镜片卡槽的定位台阶均以同一中心轴线为基准做公差约束，避免镜片组偏心导致的像差问题；镜筒侧壁的滑动导向槽采用等宽对称设计，保证对焦环转动时的行程顺滑无卡滞，同时预留了遮光绒布的粘贴槽位，减少内壁反光造成的眩光问题。组件外侧的安装法兰做了轻量化切边处理，在保证安装接触面平面度的前提下削减不必要的结构重量，法兰上的定位孔采用对称排布设计，可兼容不同规格的机身卡口转接需求，安装边界预留了0.2mm的装配间隙，避免组装时出现干涉问题。考虑到镜头使用场景中可能存在的轻微磕碰，组件外露的边角均做了R0.5的圆角过渡，既减少应力集中导致的结构开裂风险，也能避免锐边划伤操作人员。镜筒内部的隔圈台阶高度经过匹配计算，每一级台阶的高度差对应不同镜片的空气间隔要求，不需要额外添加调整垫片即可满足光学设计的间隔公差，降低组装环节的调试难度。组件的外表面做了哑光处理的结构预留，可通过阳极氧化或者喷磨砂漆的方式降低表面反光，避免拍摄时外部光线在镜头外壳形成反射光斑干扰成像。导向槽的配合间隙控制在0.03mm以内，既保证对焦环转动时的顺滑手感，也不会出现径向晃动导致的光轴偏移问题，尾部的接口位置做了密封槽预留，可加装密封圈实现与机身连接位置的防尘防护，适配多尘环境下的长期使用需求。
