斜切式型材切割机回转支撑底座结构

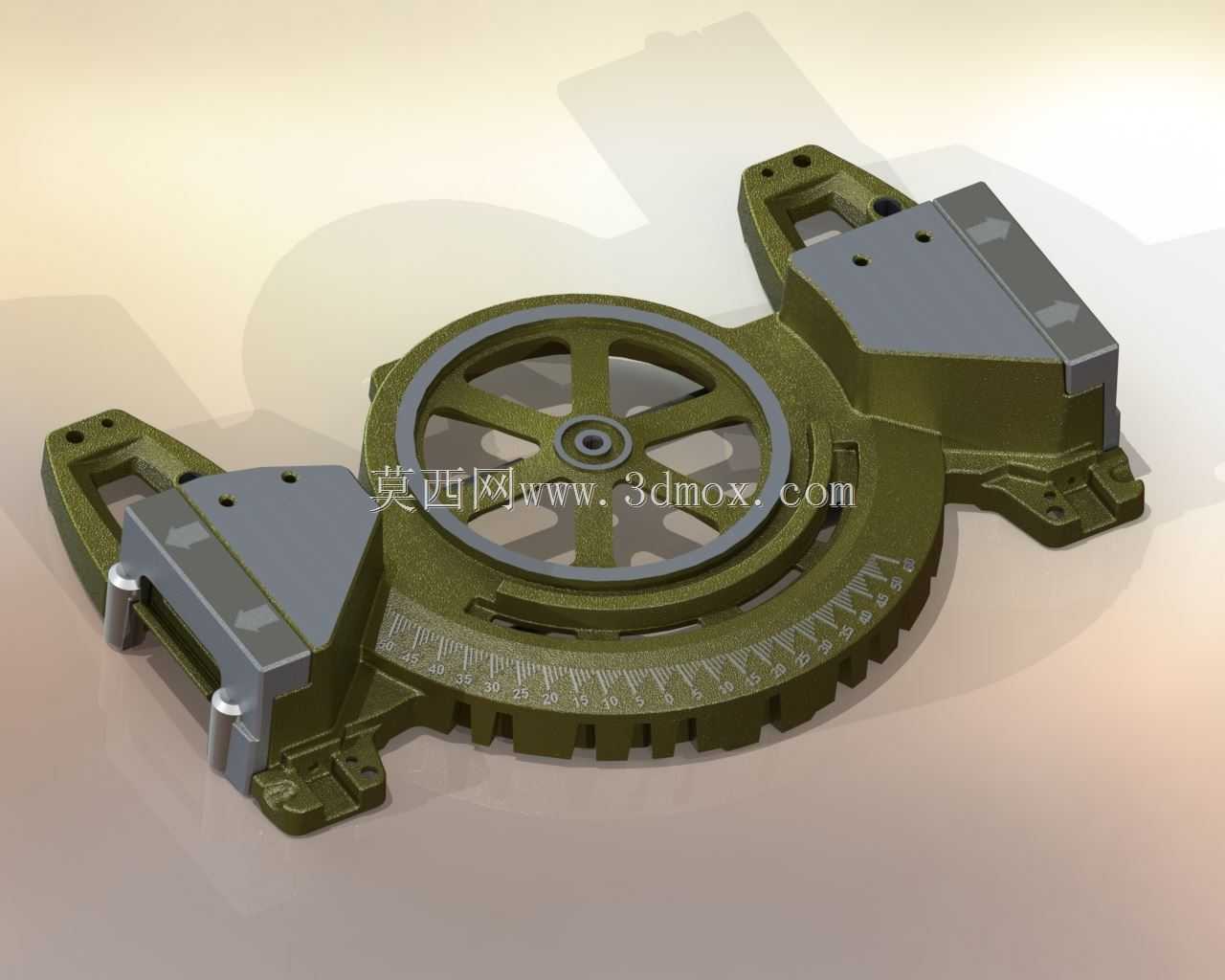

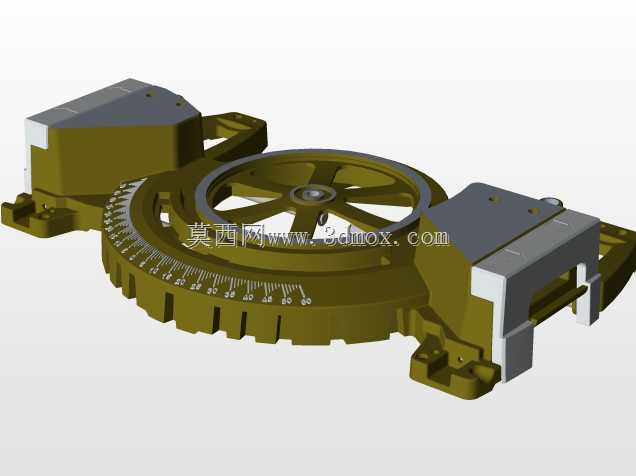

这款锯机底座是型材斜切加工场景下的核心承载构件，日常在门窗型材加工、五金管件下料、装饰金属条裁切等作业场景中，承担整机重量承载、切割角度定位、工件装夹支撑的核心作用，是台式斜切锯稳定作业的基础结构件。从实际使用需求出发，底座中部设置带角度刻度的回转支撑结构，刻度沿回转盘外缘均匀排布，可实现0到45度甚至更大范围的切割角度调整，适配不同斜口裁切的加工需求，回转盘与两侧固定基座的配合面做了贴合度优化，转动时无明显旷量，锁紧后可保证切割过程中角度不发生偏移，避免出现切面倾斜、尺寸超差的加工问题。两侧的装夹基座预留了标准的夹具安装位，可适配快速压钳、丝杆锁紧夹具等不同装夹结构，装夹基准面做了平面度处理，能保证型材放置时与切割进给方向的垂直度，减少装夹找正的辅助时间。底座整体采用高刚性的结构设计，底部预留了与工作台连接的安装孔位，安装边界可适配多数常规台式锯机的机架安装尺寸，不需要额外做转接板加工即可完成装配，底部的加强筋结构沿受力方向排布，可抵消切割过程中产生的振动与切削冲击力，避免整机出现共振偏移，保证切割切面的平整度。设计过程中优先考虑了作业时的操作便利性，回转盘的转动阻尼做了适配调整，单人即可单手完成角度调整与锁紧操作，两侧的基座延伸长度可支撑长度1米以内的型材端部，不需要额外搭配辅助支撑架即可完成短料的裁切作业，基座上的避让槽结构可给锯片下行预留足够的安全空间，避免锯片切割到基座本体造成刀齿损坏。从结构细节来看，底座上的所有安装孔位都做了同轴度优化，与上部锯头支架、锁紧机构、装夹组件的配合公差控制在合理范围内，装配时不需要额外修配即可完成组装，外露的刻度标识做了凹陷处理，长期使用摩擦也不会出现刻度磨损模糊的问题，适合车间多班次、高频次的加工作业场景。
