履带式移动作业机械臂结构设计

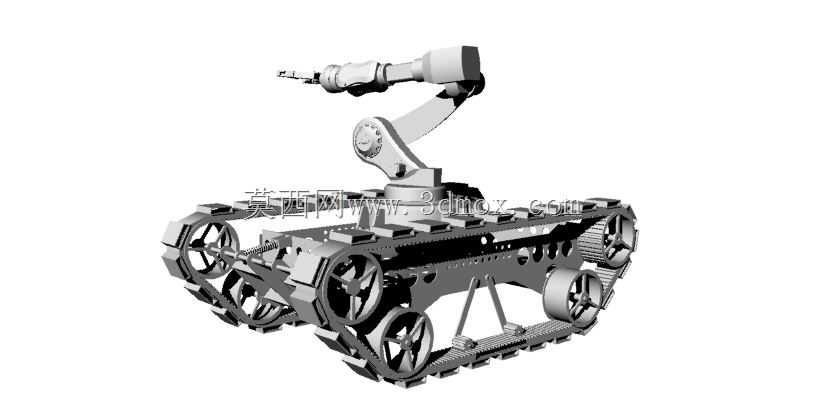

该款履带搭载多关节作业臂的设备，核心适配非结构化地形下的近距离作业需求，在厂区管线巡检、狭小空间设备运维、灾后现场探测、户外高危区域采样等场景中，可替代人工完成重复性或高风险操作。履带行走部分采用双侧对称负重轮布局，搭配橡胶包覆履带块，接地比压控制在较低区间，可在碎石路面、松软土层、轻度斜坡等复杂路面稳定通行，底盘框架采用镂空式钣金拼接结构，在保证整体结构刚度的同时降低自重，底盘中部预留了电控模块、动力单元的安装腔体，腔体边界做了凸起挡边设计，可避免日常作业中杂物磕碰内部元件，两侧履带张紧机构采用可调式偏心轮结构，运维人员可通过侧边紧固螺栓快速调整履带张紧度，无需拆解底盘侧护板。上部搭载的多关节机械臂采用串联式关节布局，底座回转支承直接固定在底盘顶面的安装基准面上，安装面平面度公差控制在0.1mm以内，保证臂架回转过程无偏摆卡顿，臂段之间采用谐波减速关节连接，末端可搭载夹爪、探测探头、喷涂头等不同执行端，臂架完全伸展时作业半径可覆盖底盘周边1.2米范围，收回状态下臂架整体贴合底盘上部轮廓，不会超出底盘宽度边界，避免窄空间通行时发生臂架剐蹭。设计过程中优先考虑了整机重心匹配，将重量较大的动力模块布置在底盘几何中心位置，机械臂底座安装位置略偏向底盘前部，保证臂架全角度伸展作业时整机不会发生倾翻，履带驱动轮布置在底盘后部，导向轮前置，负重轮沿底盘下沿等距排布，每个负重轮都配有独立的减震阻尼结构，可抵消不平整路面带来的冲击，避免震动传递到上部臂架影响末端作业精度。臂架各关节的走线采用内部中空走线方式，所有线缆从臂段内部腔体穿过，外部无裸露管线，可避免户外作业时管线被树枝、构件勾挂造成损坏，底盘前端预留了辅助传感器安装位，可根据作业需求加装避障雷达、视觉摄像头等元件，安装位采用标准螺孔布局，兼容市面主流的工业传感元件安装尺寸。整机的维护拆分做了模块化设计，底盘侧护板、臂段外壳都采用快拆式螺钉固定，日常检修时可快速拆卸对应位置护板，无需整体拆解设备，各关节的润滑注油口都布置在臂段外侧易操作位置，运维人员可在设备不拆解的状态下完成定期润滑保养。
