履带式移动作业机械臂结构设计

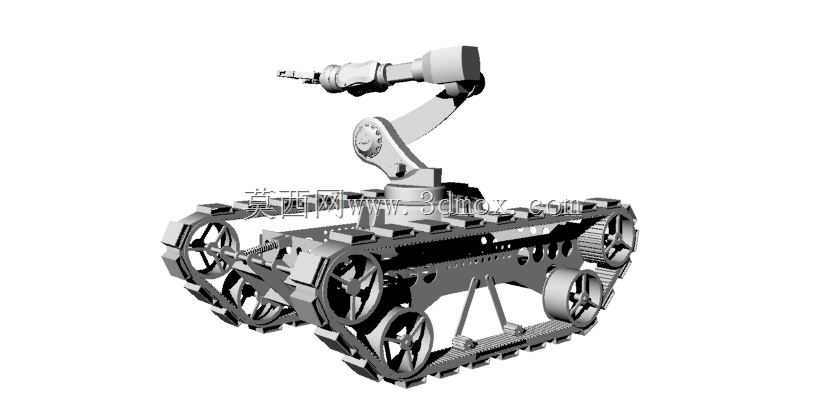

该款履带搭载机械臂的作业装置，核心适配非结构化地形下的近距离作业需求，常见于厂区管线巡检、狭窄空间设备排障、灾后现场探测作业场景，可替代人工进入存在安全隐患的区域完成操作。从结构设计逻辑来看，底盘采用双侧履带驱动布局，负重轮组采用多轮等距排布设计，履带接地段长度经过匹配计算，可在碎石、泥泞、小幅台阶地形下保持足够抓地力，越障高度可覆盖常规厂区路沿、管线凸起等障碍，底盘上部预留了标准安装平面，可根据作业需求更换不同负载等级的机械臂模块，也可加装探测传感器、工具快换装置等附件。上部搭载的多关节机械臂采用串联关节布局，关节处配置回转支撑结构，臂段采用镂空减重设计，在保证结构刚性的前提下降低整体上部负载，减少底盘行进过程中的重心偏移风险，机械臂末端预留标准工具接口，可搭载夹爪、探测头、小型作业工具等不同执行端，作业覆盖半径可满足底盘周边1.2米范围内的操作需求，关节转动角度经过限位设计，避免臂段运动过程中与底盘结构发生干涉。设计过程中优先考虑了整机重心匹配，机械臂基座安装位置位于底盘纵向中心偏前位置，在机械臂完全伸展至前端最大作业位置时，整机重心仍落在履带接地支撑多边形范围内，避免前倾倾覆风险，底盘内部预留了电控模块、动力模块的安装腔体，腔体与外部结构之间设置密封隔层，可适配多尘、潮湿的作业环境。履带张紧结构采用可调式张紧轮设计，可根据履带磨损情况调整张紧度，降低后期维护难度，臂段关节处的走线采用内部穿线布局，避免外部走线在复杂地形行进时被杂物剐蹭破损，底盘前后端设置有吊装孔位，方便整机转运过程中的吊装固定，整机外形宽度控制在常规人行通道宽度范围内，可顺利通过厂区常规检修通道、狭窄巷道等空间，无需额外改造通行环境即可投入使用。
