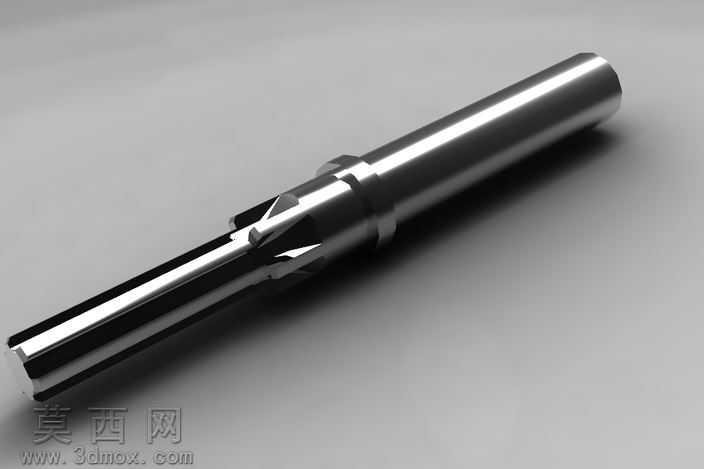

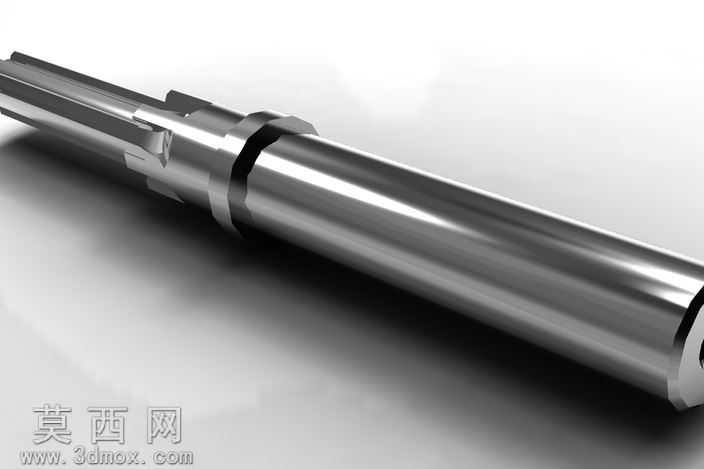

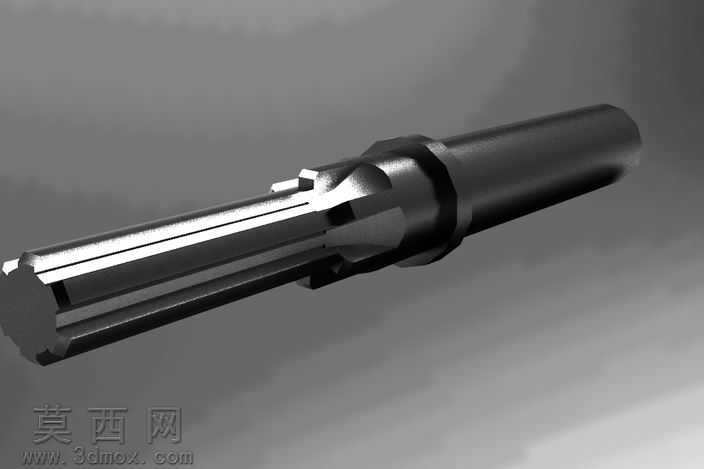

渐开线外花键传动轴精密三维建模作品

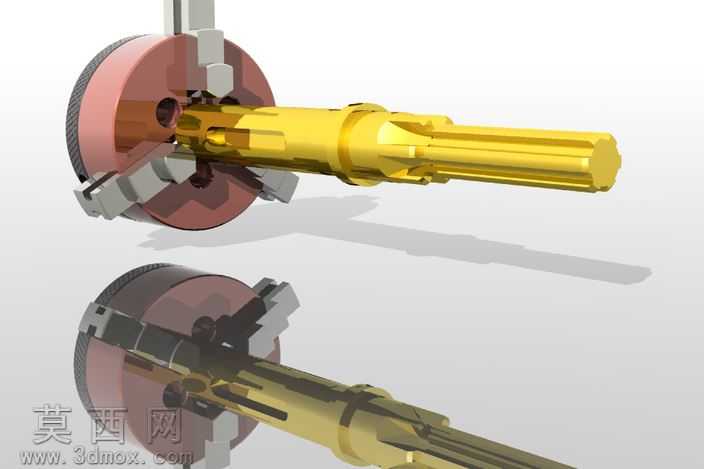

本作品为外花键传动轴的高精度三维建模成果，建模过程严格遵循机械设计标准中花键轴的参数规范，首先通过草图绘制完成轴体各段直径、长度的轮廓定义，精准把控花键齿的齿距、齿厚、齿顶高与齿根高参数，采用拉伸、切除扫描等特征命令完成轴体基础结构搭建，对花键齿部采用阵列特征实现均匀排布，保证每一个键齿的形位公差符合传动配合要求。建模过程中对轴端的倒角、轴肩的过渡圆角、退刀槽等细节结构做了完整还原，避免应力集中的结构设计完全符合实际轴类零件的加工工艺要求，确保模型可直接对接后续的工程图导出、数控加工编程等生产环节。材质渲染阶段，针对轴体的金属材质特性，调整了金属度、粗糙度与反射参数，还原出合金结构钢经精加工后的金属光泽与表面质感，对装夹演示所用的卡盘部件分别赋予了铸铁、硬质合金等差异化材质，通过光影调整突出轴体花键部分的齿形轮廓与结构细节，渲染视角选择了卡盘装夹轴件的装配状态，直观展现花键轴的实际装夹定位方式与配合场景。结构设计上，该外花键轴采用多段变径结构，不同轴段分别适配轴承安装、传动配合、动力输出等不同功能需求，花键段采用大齿宽设计保证传动过程中的扭矩承载能力，轴端的导向结构便于花键副的装配对位，各轴肩位置的定位基准面设计清晰，可满足装配过程中的轴向定位要求。建模全程采用参数化设计逻辑，所有尺寸均关联全局参数变量，可根据实际传动需求快速调整轴径、花键模数、齿数、有效配合长度等核心参数，大幅提升模型的复用性与改型效率，模型同时完成了装配干涉检查，确保花键齿与配合件、轴段与装夹部件之间无结构干涉，完全符合机械传动部件的设计验证要求。
