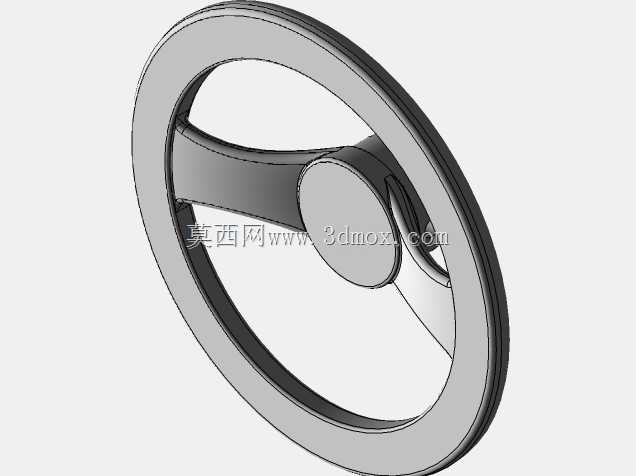

不锈钢三幅条手轮操作件结构设计

这类三幅条手轮常被配置在各类需要手动微调进给、锁紧定位的工业设备操作端，从普通卧式车床的进给轴调节、铣床工作台位置锁定，到工装夹具的夹紧行程控制、输送线张紧机构的手动调节位都能见到它的应用场景，相比直柄式操作手柄，轮缘式的手轮能提供更大的操作力臂，操作人员无需施加过大握力就能输出足够的操作扭矩，在需要频繁微调、或者需要较大锁紧力的工位上，这种结构的操作件适配性更强。

从结构设计逻辑来看，这款手轮采用三幅条对称支撑结构，相比双幅条结构，三幅条在承受周向扭转力的时候受力更均匀，不会出现单侧应力集中导致的幅条变形问题，轮缘采用整圈圆弧过渡的截面设计，握持的时候贴合手掌轮廓，长时间操作也不会出现硌手的问题，中心轮毂部分做了加厚处理，用来承载安装孔与锁紧螺纹的受力，避免安装位置因为频繁承受扭转力出现开裂。材质选用不锈钢材质，适配食品加工设备、化工生产设备这类有防腐要求的使用场景，不会因为接触水汽、弱腐蚀介质出现锈迹卡滞的问题，日常维护也只需要定期擦拭清洁即可，不需要额外做防锈涂装处理。

安装边界上，中心位置配置直径20的通孔，适配对应直径的操作轴端，同时配置M8深度2的锁紧螺纹孔，安装时可以通过紧定螺钉将手轮与操作轴牢牢锁定，不会因为频繁正反转操作出现手轮与轴相对打滑的问题，手轮整体外径160，操作时的力臂长度足够，输出扭矩可以满足绝大多数手动调节工位的需求，轮毂部分的凸起高度20，安装时可以给轴端连接留出足够的避让空间，不会出现轮幅与设备端面剐蹭的问题。

实际选型应用的时候，需要注意手轮的安装轴径与设备伸出轴的匹配度，同时要确认操作工位的预留操作空间足够容纳整圈手轮的转动范围，避免转动过程中手轮与周边的管线、其他操作件出现干涉。这款手轮的结构做了细节优化，幅条与轮缘、轮毂的连接位置都做了圆弧过渡处理，没有尖锐的棱角，既避免了应力集中提升结构强度，也能防止操作过程中划伤操作人员，中心位置的转动标识可以直观提示操作人员手轮转动方向对应的部件进给方向，降低误操作的概率。
