工业视觉检测用摄像机安装固定支架

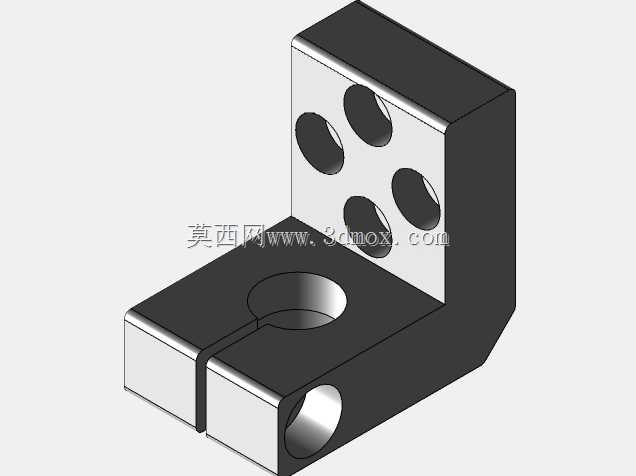

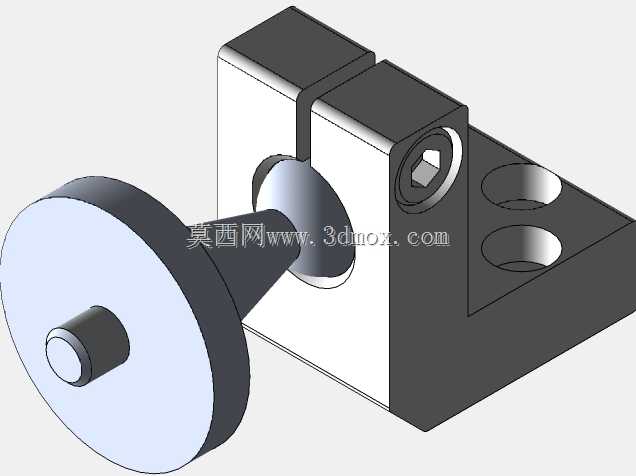

在自动化产线的视觉检测工位，这类摄像机支架承担着固定工业相机、保障成像位姿稳定的核心作用，常见于电子元器件外观筛查、精密零件尺寸检测、包装条码识别等场景，安装位置多紧邻传送带、工装夹具旁，需要在设备长期运行的振动环境下保持相机光轴不偏移，避免成像虚焦、检测区域错位导致的误判漏检。从结构设计来看，这款支架采用L型基座加侧装锁紧模块的组合形式，基座底面预留四个沉头安装孔，可直接通过内六角螺栓固定在设备台面、型材框架或者滑移调节板上，安装孔的孔位间距适配常规工业铝型材的槽距，也能兼容定制工装板的安装孔系，不需要额外做转接板就能完成固定。侧方的锁紧模块采用锥面配合加顶丝锁紧的结构，相机安装轴插入锥孔后，拧紧侧面的内六角顶丝就能实现无间隙锁紧，锥面的自定心特性可以保证相机安装轴与基座基准面的垂直度，减少安装时的调校工作量，同时这种锁紧方式能承受一定的径向载荷，即便产线旁有冲压设备、输送电机带来的持续振动，也不会出现相机轴下滑、偏转的问题。支架的悬臂部分做了等强度的锥度过渡，既减轻了整体重量，又能保证前端安装相机后的结构刚性，不会因为悬臂过长出现低头形变，影响成像的物距精度。基座的高度和悬臂的伸出长度是按照常规工业相机的工作物距设计的，安装边界可以覆盖大多数100万到500万像素工业相机的安装需求，不需要额外垫高或者裁切就能适配常规检测工位的视野要求。在实际选型使用时，这类支架不需要做复杂的二次加工，只要根据检测视野调整好相机的俯仰角度，锁紧顶丝就能完成安装，相比一体式焊接支架，它的调校灵活性更高，后期更换不同焦距的镜头或者调整检测距离时，只需要松开顶丝微调轴向位置即可，不需要重新打孔固定。基座的直角面做了精密铣削加工，两个相邻面的垂直度公差控制在0.02mm以内，安装时可以直接靠紧设备的定位基准面，快速找正支架的安装方向，减少调校时的打表时间。锁紧模块的顶丝采用凹端紧定螺钉，锁紧时不会在相机安装轴表面压出明显凹痕，后期拆卸调整时不会因为轴面损伤出现卡滞问题。
