内燃机传动用分体式连杆结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:318584
  • 内燃机传动用分体式连杆结构设计

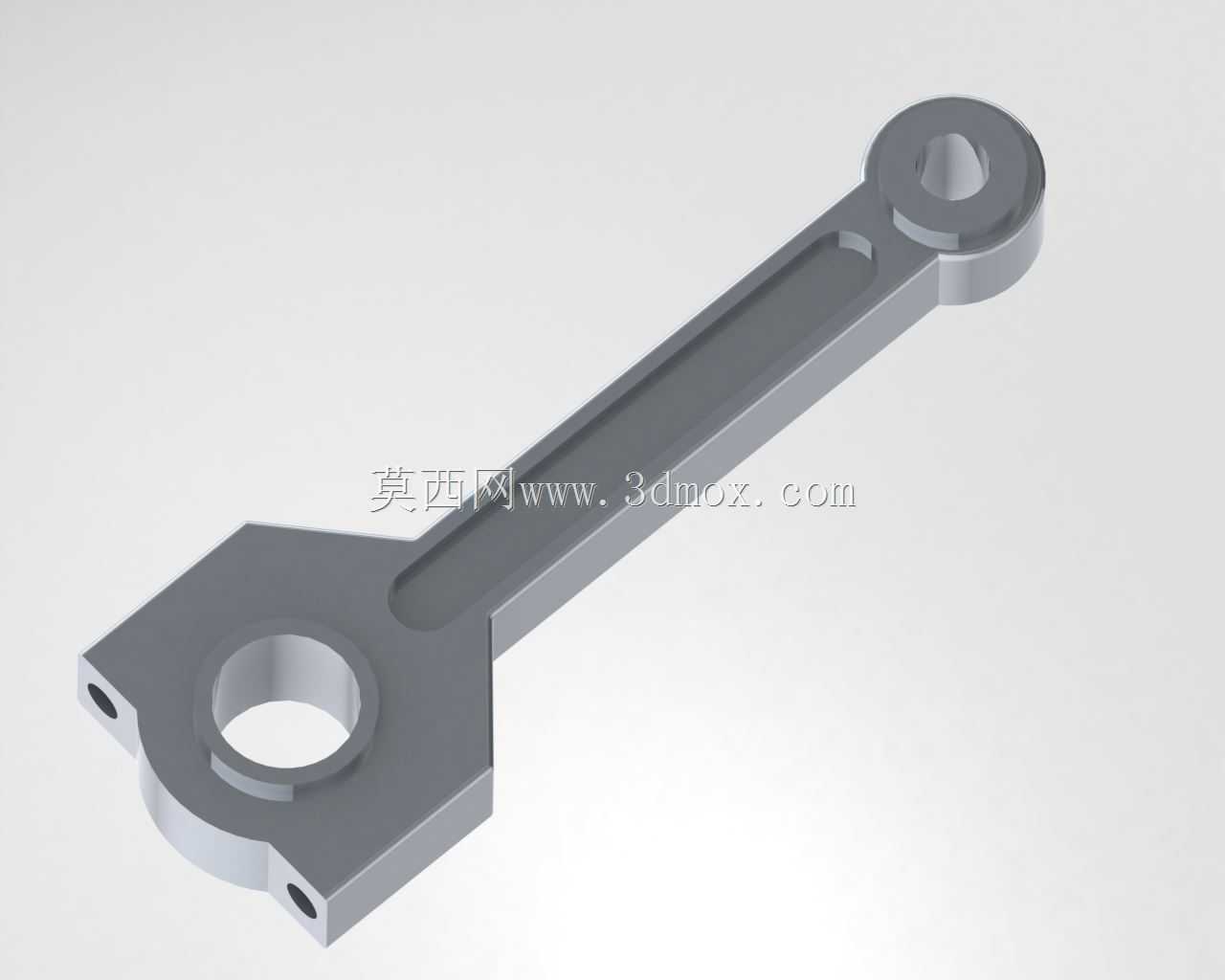

这款连杆是内燃机曲柄连杆机构的核心传动构件,主要承担活塞往复运动与曲轴旋转运动之间的动力转换传递作用,广泛适配小排量单缸汽油机、通用动力机械以及小型空压机的动力端结构,在往复式动力设备中直接决定整机的动力输出可靠性与运行寿命。从结构设计来看,该连杆采用分体式大头端设计,大头端为剖分结构,配套两个定位安装孔用于连杆盖的锁紧固定,能够在曲轴装配时直接扣合在曲轴曲柄销上,避免整体式连杆装配时需要穿装曲轴的复杂工序,大幅提升装配效率,同时剖分面经过定位结构设计,可承受往复冲击下的剪切载荷,避免连杆盖错位引发的烧瓦故障。杆身采用工字形截面构型,在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重,减少往复运动过程中产生的惯性力,降低曲轴端的动载荷冲击,杆身表面设置的减重凹槽并非单纯的轻量化处理,凹槽的走向完全匹配杆身应力分布路径,可在不削弱结构强度的前提下优化应力传导路径,避免应力集中引发的杆身断裂风险。小头端为整体式圆环结构,内部用于安装活塞销衬套,工作时随活塞做往复摆动,小头端的油槽结构可将曲轴飞溅上来的润滑油导流至衬套摩擦面,形成稳定油膜降低磨损。从安装边界来看,大头端内孔尺寸匹配常用的小型内燃机曲柄销直径,两个锁紧孔的中心距符合通用小排量动力的连杆螺栓安装规范,小头端内孔适配标准规格活塞销,杆身中心距覆盖常规小排量机型的活塞行程设计范围,可直接用于同规格机型的替换设计参考,也可作为通用动力设备改型时的连杆结构选型参考。实际工况下,连杆需要承受燃烧爆发时的冲击载荷、往复运动的惯性力以及杆身摆动产生的交变弯曲应力,这款结构在大头与杆身的过渡位置采用大圆弧过渡设计,避免截面突变带来的应力集中,同时小头端与杆身的过渡位置也做了等强度优化,让整个杆身的应力分布更均匀,在高转速运行工况下可有效降低疲劳断裂风险。建模过程中严格遵循机械设计手册中连杆的设计规范,所有安装孔的位置度、配合面的形位公差都按照实际加工要求设定,可直接用于后续的工程图导出、数控加工编程以及运动仿真分析,在做动力学仿真时,该模型的质量属性、质心位置都按照实际钢材密度计算,能够准确模拟往复运动过程中的惯性载荷变化,为整机的动平衡调校提供准确的模型基础。
