欧标两插一体式电源连接插头结构设计

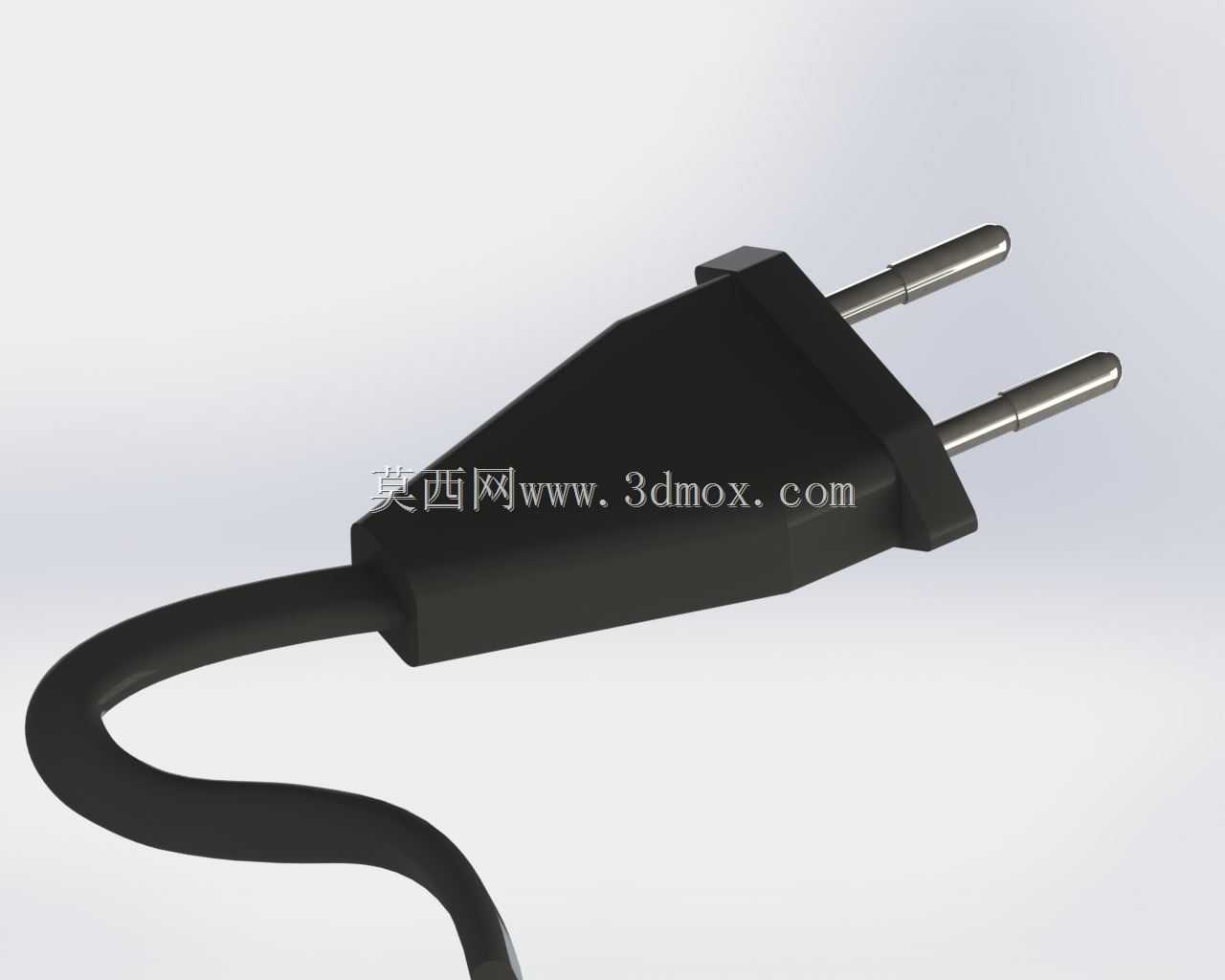

这款两插电源连接插头，是民用及轻工业低压供电场景里的基础接插部件，日常多用于小家电、桌面办公设备、便携式电动工具的市电接入环节，适配两孔扁型或圆型插座的取电需求，是终端用电设备与供电网络之间的物理连接载体。从结构设计逻辑来看，插片采用平行对称排布，中心距符合常规民用插座的插孔间距要求，插片根部做了加宽过渡处理，避免插拔过程中应力集中导致插片弯折断裂，插片外露长度经过匹配设计，既保证插入插座后接触面积足够、降低接触电阻避免发热，又不会因为外露过长带来触电隐患。插头本体采用注塑一体包胶结构，内部的插片尾端与电源线缆的线芯通过压接方式实现可靠电气连接，包胶层完全包裹压接点位，杜绝线芯外露引发的短路、漏电风险，同时包胶材质选用耐弯折、抗老化的软质绝缘材料，在插头出线位置做了渐变锥度的防弯折结构，能分散线缆反复弯折时的应力，延长电源线根部的使用寿命，避免日常使用中线缆从插头根部断裂的常见问题。外形上插头本体采用符合人体工学的收腰造型，插拔时手指能获得足够的施力接触面，不需要过度用力就能完成插拔操作，整体轮廓没有尖锐棱角，避免插拔过程中划伤手部。安装边界方面，插头本体的最大宽度控制在常规插座面板的单插孔位间距范围内，不会出现插入后遮挡相邻插孔位的情况，适配市面上绝大多数墙面插座、插排的孔位布局。线缆出线方向与插片轴向保持一致，插入墙面插座后线缆自然下垂，不会因为出线角度问题产生额外的弯折应力，也能减少插头受到的侧向力矩，避免长期使用后插头松动、接触不良。内部结构设计上，两个插片之间设置了绝缘隔离挡筋，即使出现异常过流导致内部塑料轻微熔化，也能避免两极插片接触短路，提升使用过程中的安全冗余。插片表面做了镀镍处理，提升抗氧化能力，长期使用也不会因为氧化层导致接触电阻升高、插头发热的问题，适配日常10A以内的交流供电负载，满足绝大多数民用小功率电器的取电需求。
