桌用夹持式台虎钳高精度结构设计

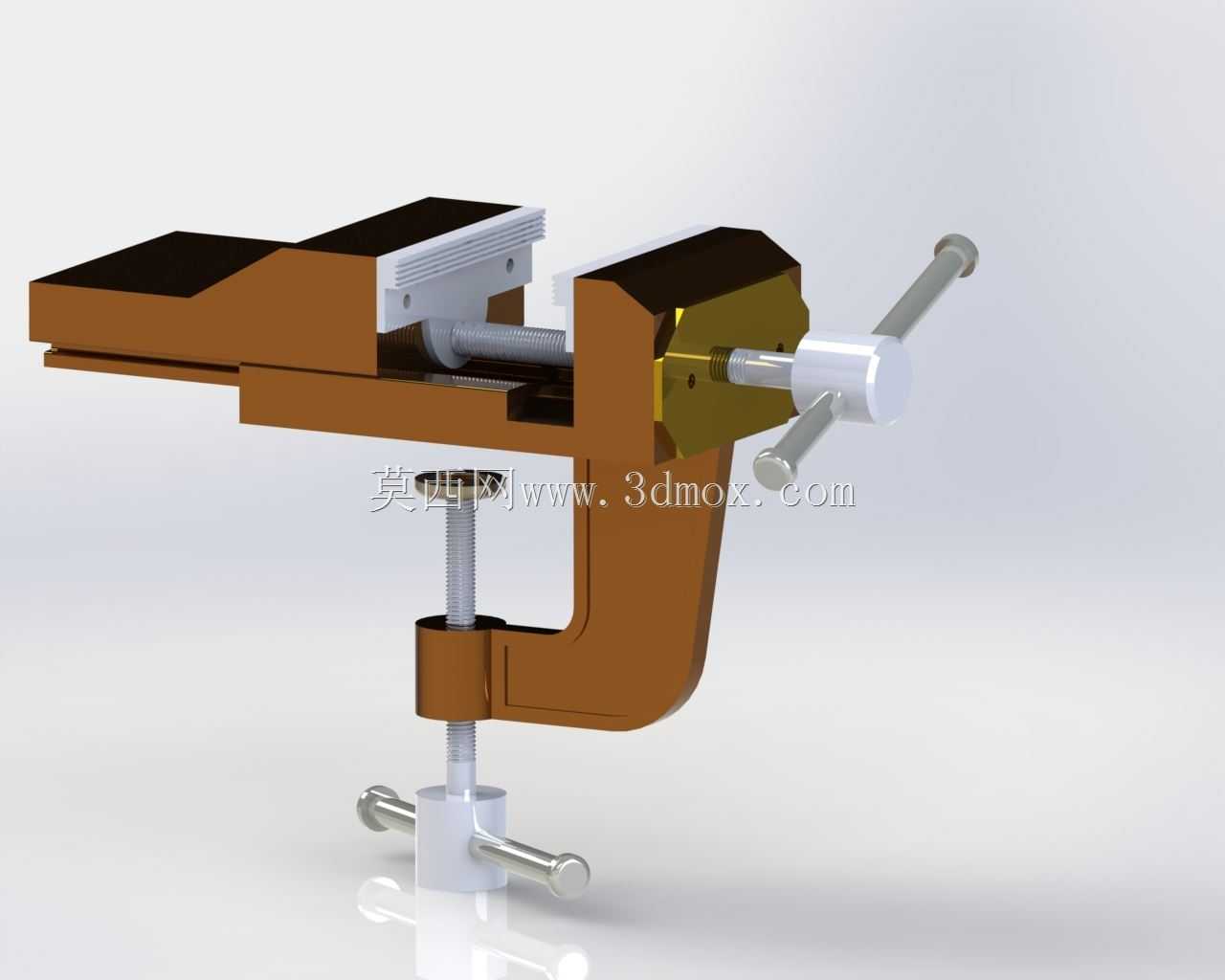

这款桌夹式虎钳是钳工工位、小型加工场景、维修作业中常用的夹持工装，无需在工作台面打孔安装，通过底部的螺旋夹紧机构即可快速固定在厚度适配的工作台边缘、工装架侧板等位置，拆装转移灵活，适配多场景临时作业需求。从结构设计来看，钳身采用整体式铸铁构型思路，活动钳身与固定钳身通过梯形丝杠副实现进给传动，梯形螺纹的传动自锁性能够保证夹持过程中不会出现松脱退钳问题，丝杠端部搭配十字转动手柄，操作人员无需额外工具即可施加足够的夹紧力矩，钳口部位设计有可更换的齿形钳口板，齿形结构能够增大与工件的接触摩擦力，针对不同材质工件还可更换软质钳口垫，避免夹伤工件表面。在功能特性上，该虎钳的钳口开合行程覆盖常规小型零件的夹持尺寸范围，可满足五金零件修配、小型工件钻孔攻丝、电子元器件外壳固定、模型制作加工等多类作业的夹持需求，钳身主体的导向结构采用平面贴合导向，活动钳身沿固定钳身的导轨面做直线进给，保证夹持过程中钳口平行度稳定，不会出现夹持偏斜导致的工件移位问题。安装边界方面，底部的夹紧螺杆可适配常规工作台的板厚范围，夹紧块与工作台接触面设计有增大摩擦力的防滑结构，固定后可承受常规锉削、轻量敲击、小直径钻孔等作业的作用力，不会出现钳身晃动偏移。设计过程中重点考量了操作便利性与结构刚性的平衡，整体构型紧凑，占用工作台面空间小，丝杠传动部位预留了润滑注油位置，日常维护只需定期在螺纹副、导向面涂抹润滑脂即可保证操作顺畅，延长工装使用寿命。钳身的受力部位做了加厚处理，对应夹持受力的应力集中位置做了圆弧过渡结构，避免长期受力出现裂纹变形，手柄部位采用光滑圆钢弯折成型，握持施力时不会硌手，同时手柄长度经过力矩匹配设计，既保证操作人员能够施加足够的夹紧力，也不会因为力臂过长导致过度夹紧损坏丝杠或夹伤薄壁工件。
