桌用夹持式虎钳结构三维设计

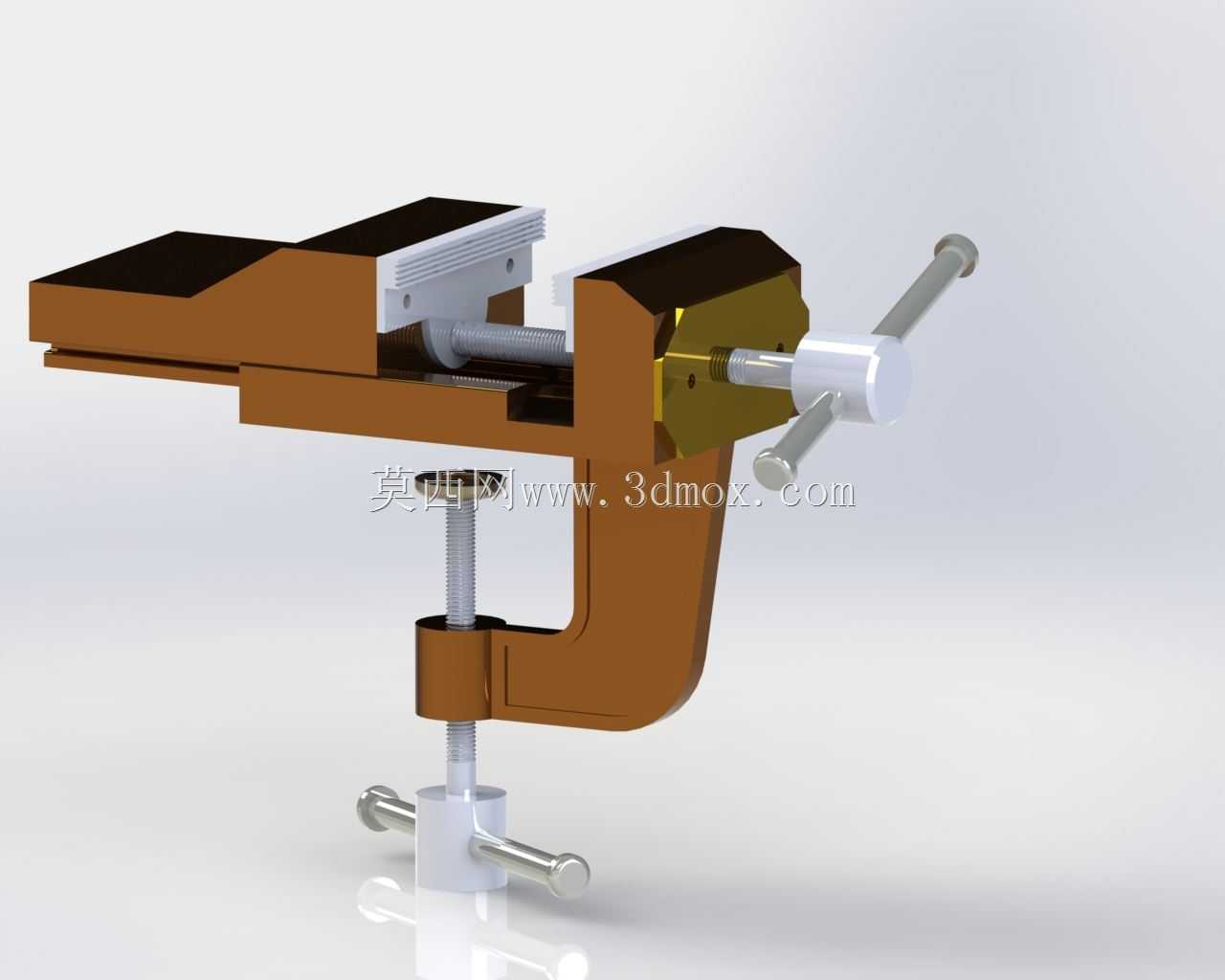

这款桌用夹持式虎钳主要面向小型加工、手工装配、试样修配场景设计，常见于金工实训工位、电子装配操作台、家庭维修工作台、院校钳工实训台等场景，用来固定待加工的小型工件，避免加工过程中工件移位影响加工精度。从结构设计来看，整体采用钳身一体式铸造成型思路，固定钳身与下方的夹持立柱为一体化结构，保证整体刚性，避免长期夹持受力后出现连接部位松动变形的问题。活动钳身通过梯形丝杠与固定钳身连接，梯形丝杠具备自锁特性，夹持工件后不会因为加工过程中的振动导致钳口松脱，丝杠端部搭配十字形转动手柄，操作人员可以通过双手施加扭矩，获得足够的夹持力，同时手柄的力臂长度经过匹配设计，不需要额外加力杆就能满足常规小型工件的夹持需求，避免过度施力导致丝杠变形或者工件夹伤。钳口部位设计有可更换的齿形钳口板，齿形结构可以增加与工件表面的摩擦力，针对不同材质的工件，还可以更换铜质、橡胶材质的软钳口，避免夹伤工件表面。下方的桌沿夹持机构同样采用丝杠夹紧结构，夹持开口范围适配常规厚度的工作台面板，从薄型密度板工作台到加厚的实木钳工台都能稳定固定，夹持底座下方设计有防滑垫，夹紧后不会在工作台表面留下压痕，同时避免虎钳整体在受力时出现滑移。设计过程中优先考虑了操作空间的合理性，钳身的开合行程覆盖常规小型工件的夹持尺寸，手柄转动时不会与工作台边缘发生干涉，操作人员站在工位正前方就可以完成钳口开合、虎钳固定的全部操作，不需要侧身或者调整站位。从安装边界来看，整体安装后突出工作台面的高度经过优化，既保证足够的夹持深度，又不会因为过高导致加工时工件出现晃动，钳身的宽度尺寸控制合理，不会占用过多工作台操作空间，工位上可以同时放置其他小型加工工具。整体结构没有多余的复杂零部件，日常维护只需要定期给丝杠部位涂抹润滑脂，就可以保证长期使用的顺畅度，钳口板磨损后只需要松开固定螺丝就可以快速更换，不需要拆解整个钳身，降低了日常维护的成本。在实际使用中，这类虎钳可以承担小型零件的锉削、钻孔、攻丝、装配定位等工序，夹持力稳定，操作便捷，相比大型台虎钳具备安装灵活、不破坏工作台结构、可以随时拆卸转移工位的优势，适合多工位轮换、非固定加工点位的使用需求。
