直列六缸发动机活塞曲柄连杆总成结构

项目分类:3D模型 发布时间:2021-10-16 ID:318663
  • 直列六缸发动机活塞曲柄连杆总成结构
  • 直列六缸发动机活塞曲柄连杆总成结构
  • 直列六缸发动机活塞曲柄连杆总成结构
  • 直列六缸发动机活塞曲柄连杆总成结构
  • 直列六缸发动机活塞曲柄连杆总成结构

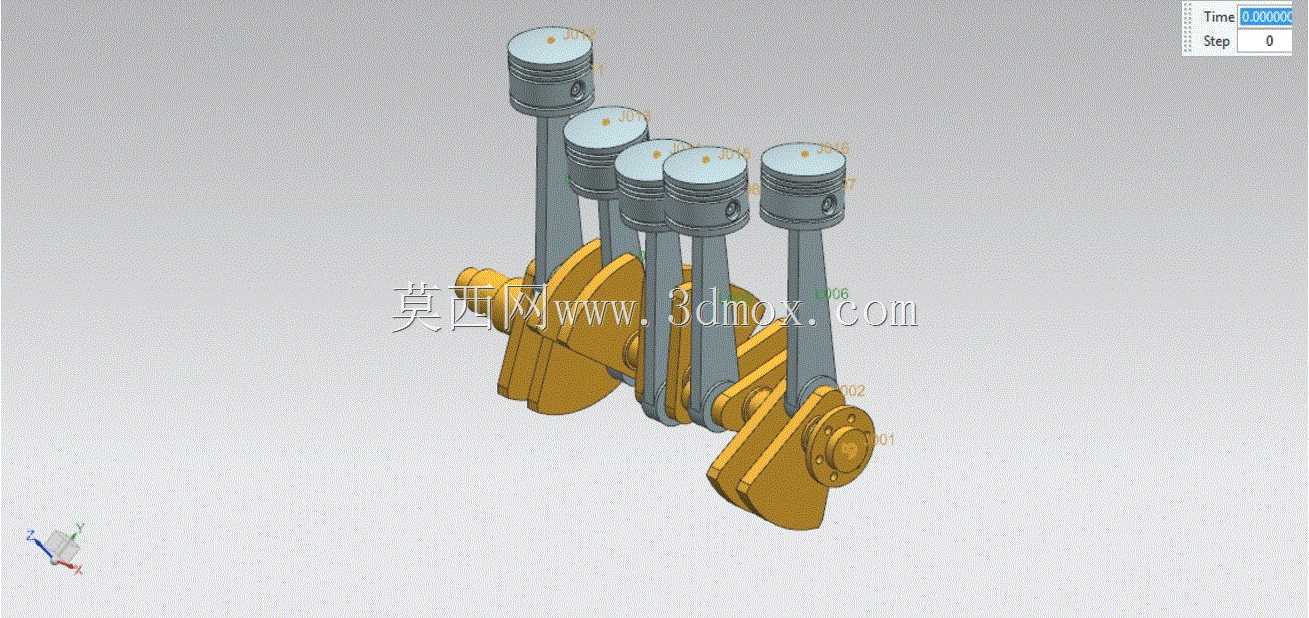

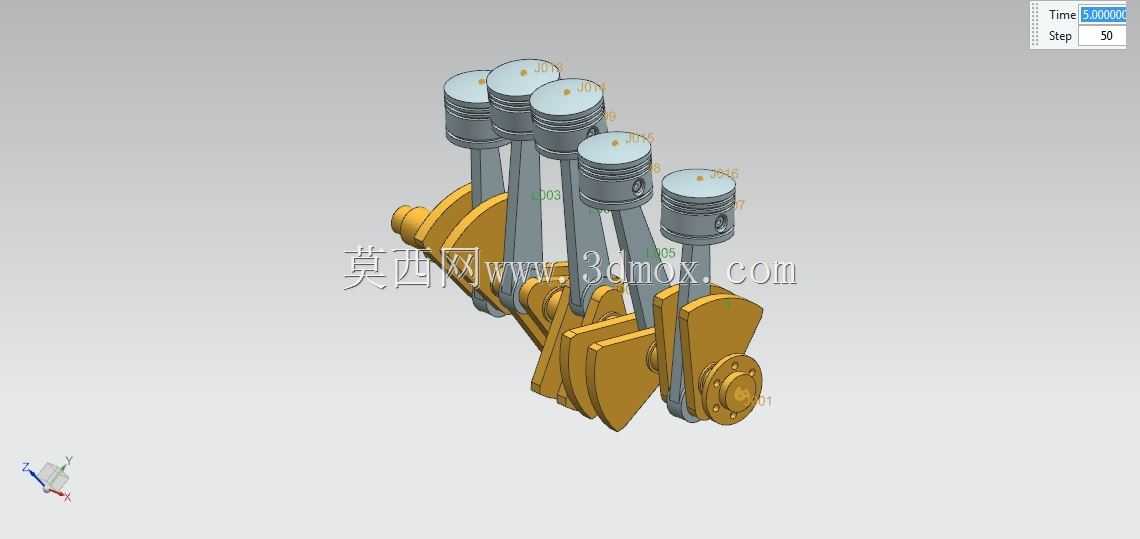

这套活塞曲柄连杆总成,是内燃机动力转换的核心执行部件,主要应用在大排量乘用车辆、商用载重车辆以及固定式柴油发电机组的动力单元中,承担着将燃烧室内燃气爆发产生的直线往复作用力,转化为曲轴旋转扭矩输出的核心功能。从结构设计来看,整套组件采用直列六缸排布方案,六个活塞沿曲轴轴向等距分布,相邻气缸的曲柄销按照120度夹角错开布置,这种排布方式能让各缸做功行程均匀错开,大幅降低动力输出的脉动冲击,整机运行的平顺性远优于直列四缸结构,不需要额外加装平衡轴就能抵消一阶、二阶往复惯性力,很适合对运行振动有严格要求的动力场景。活塞部分采用了典型的内燃机活塞结构,顶部设置有对应燃烧室形状的凹坑,裙部预留了活塞环的安装槽位,分别对应气环与油环的安装位置,气环负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油进入燃烧室参与燃烧。活塞销采用全浮式设计思路,工作状态下活塞销可在活塞销座与连杆小头衬套之间自由转动,能让磨损均匀分布在整个接触面上,延长部件的使用寿命。连杆部分采用工字型截面设计,在保证结构强度、满足往复运动刚度要求的前提下,尽可能降低自身重量,减少高速往复运动产生的惯性载荷,连杆大头采用剖分式结构,通过连杆螺栓与曲轴的曲柄销连接,轴瓦位置预留了润滑油道的对应接口,能让压力机油持续输送到摩擦面形成油膜,避免干摩擦造成的部件烧损。曲轴部分采用整体锻造结构,六个曲柄臂与主轴颈、曲柄销一体成型,主轴颈位置对应发动机缸体的主轴承安装位,输出端预留了飞轮连接的法兰结构,自由端可安装正时齿轮、皮带轮等附件驱动部件。安装边界上,整套总成的轴向总长度适配直列六缸发动机的缸体曲轴箱空间,活塞外径对应标准缸径尺寸,活塞在上止点、下止点之间的运动行程严格匹配设计的压缩比参数,安装时需要注意各缸活塞的朝前标记对齐,连杆大头的喷油孔方向朝向发动机进气侧,保证气缸壁得到充分的润滑冷却,各运动部件之间的配合间隙需要严格控制在公差范围内,避免间隙过大产生敲击异响,或是间隙过小导致热态下部件卡滞。
