双缸曲柄连杆活塞组结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:318662
  • 双缸曲柄连杆活塞组结构设计
  • 双缸曲柄连杆活塞组结构设计
  • 双缸曲柄连杆活塞组结构设计
  • 双缸曲柄连杆活塞组结构设计
  • 双缸曲柄连杆活塞组结构设计
  • 双缸曲柄连杆活塞组结构设计

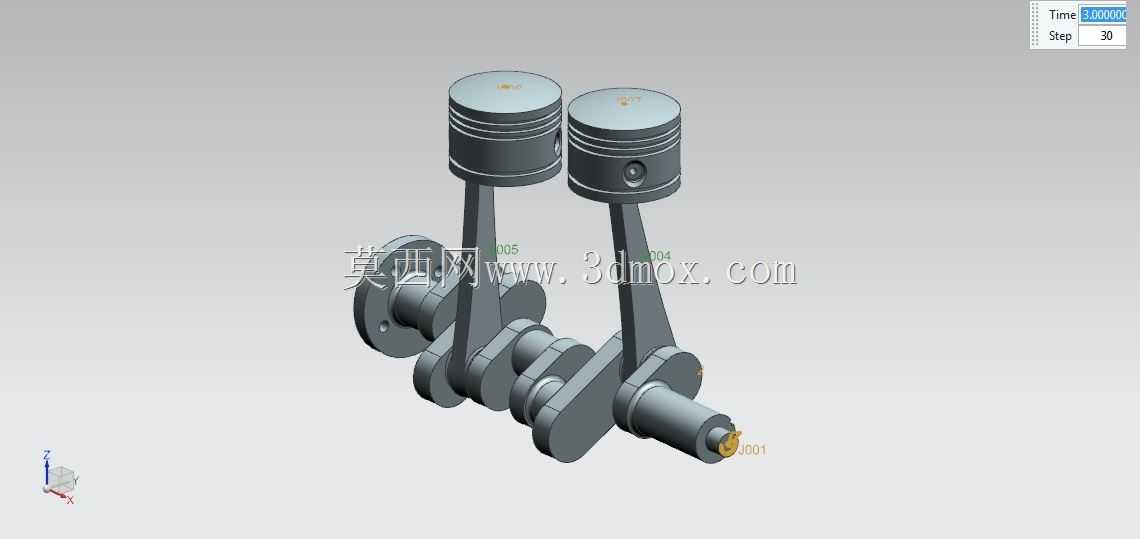

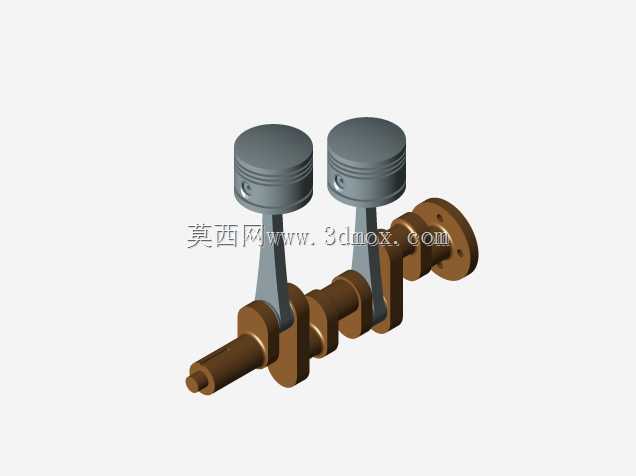

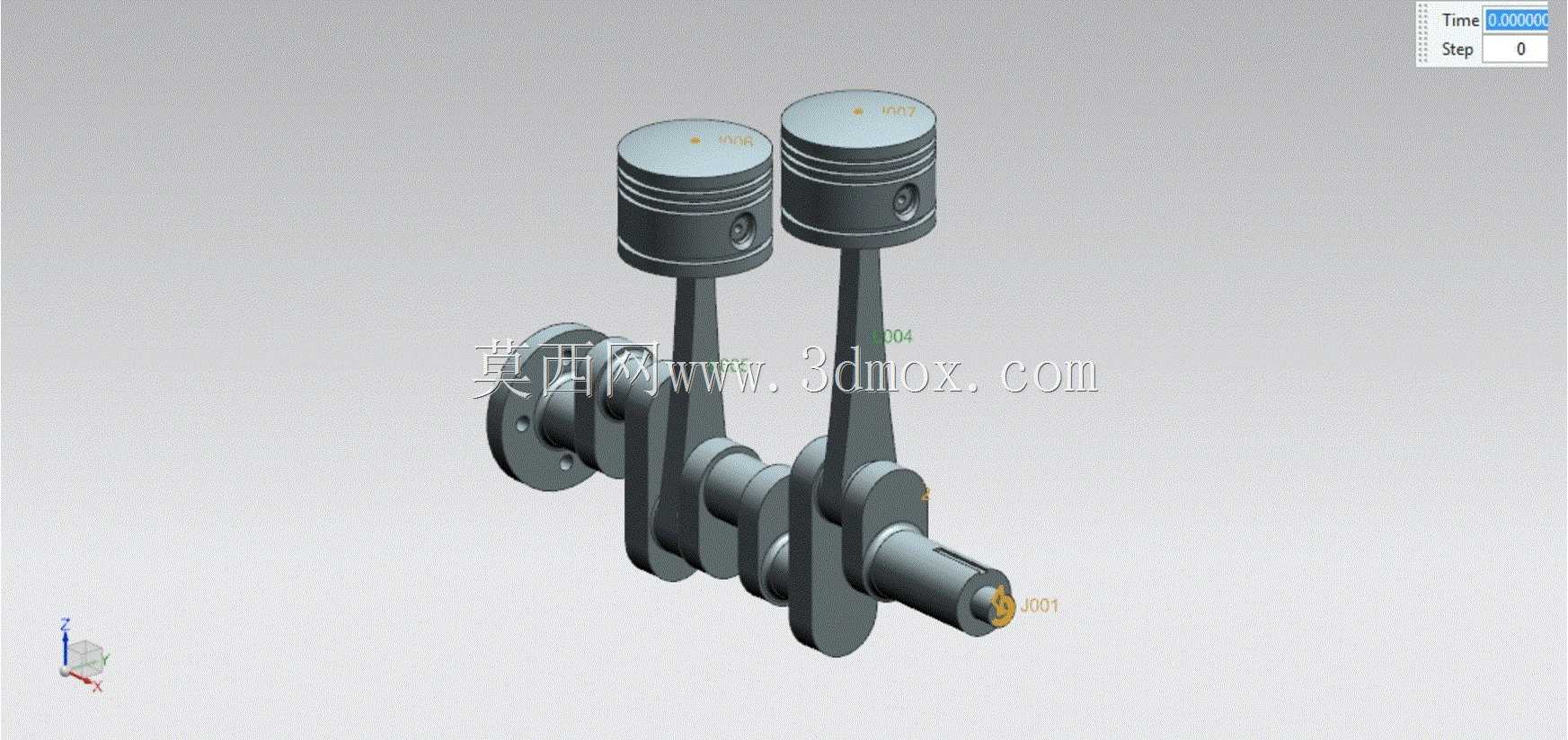

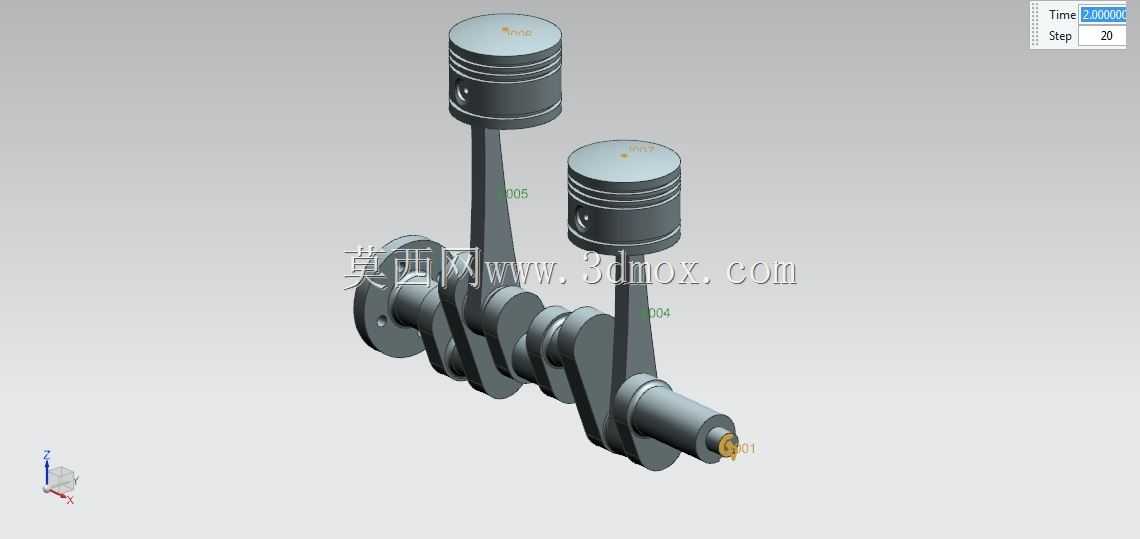

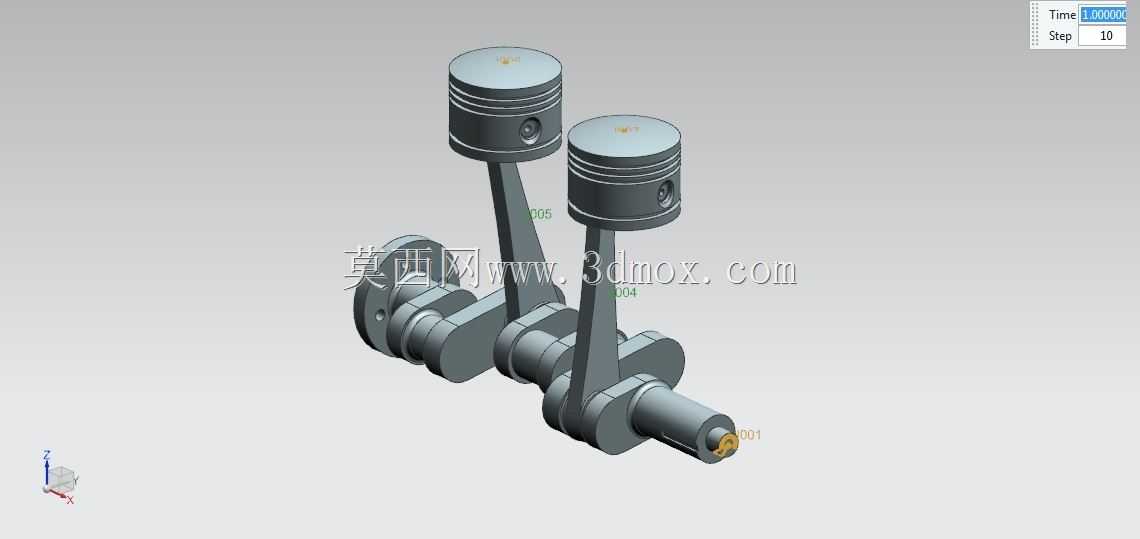

这套双缸活塞曲柄连杆组件,是往复式动力机械的核心运动转换单元,在小型通用汽油机、微型空气压缩机、便携发电机组这类设备中承担着能量转换的核心作用。做这套结构建模的时候,首先要捋清楚运动干涉边界——两个活塞的曲柄销相位差180度,保证两个活塞的往复运动交替进行,抵消一阶往复惯性力的大部分分量,降低整机运行时的振动水平。活塞部分采用了常规的三道环槽设计,顶部两道为气环槽,用来密封燃烧室的高压气体,最下方一道为油环槽,负责刮除气缸壁上多余的润滑油,避免机油窜入燃烧区域。活塞销孔采用了偏置设计,偏移量控制在活塞直径的1.5%以内,目的是让活塞在经过上下止点换向时,能够平稳贴靠气缸壁,减少换向敲击产生的异响。连杆部分采用了工字形截面结构,在保证足够抗弯抗扭强度的前提下,尽可能降低往复运动的质量,减少曲轴旋转时的惯性负载,连杆大小头的孔位同轴度公差需要控制在0.02mm以内,避免运动过程中出现偏磨导致的早期失效。曲轴部分采用整体式锻造结构的建模逻辑,两个曲柄臂之间的平衡块按照活塞连杆组的往复质量做了配重匹配,保证曲轴在额定转速下的动平衡精度达到G6.3级以上,适配多数通用动力设备的运行转速要求。安装边界上,曲轴两端的支撑轴颈按照标准深沟球轴承的安装尺寸设计,轴颈处预留了油封安装位,活塞的外径尺寸按照常规小型气缸的配合公差预留了热膨胀间隙,常温下活塞与气缸壁的间隙控制在0.03-0.05mm之间,保证热机状态下不会出现拉缸故障。这套结构的运动逻辑是将活塞的直线往复运动,通过连杆的铰接传递转换为曲轴的旋转运动,反过来也可以在曲轴输入端输入旋转扭矩,带动活塞做往复运动实现气体压缩功能,因此既可以用于内燃机的动力输出端结构,也可以直接适配双缸往复式气泵的压缩单元。建模过程中特意校验了整个运动行程内的所有部件间隙,活塞运行到下止点时,连杆不会与曲轴箱内壁发生剐蹭,活塞运行到上止点时,活塞顶部不会与气缸盖发生碰撞,所有铰接位置的转动副都预留了润滑通道的位置,方便后续做油路设计的时候直接沿用结构。
