城市通勤山地自行车整车三维设计作品

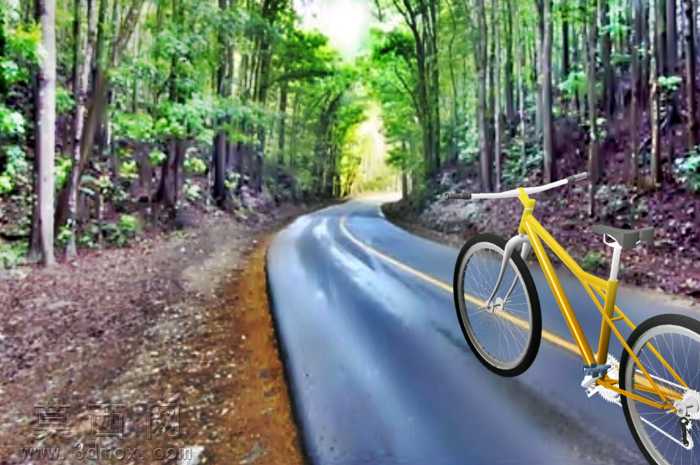

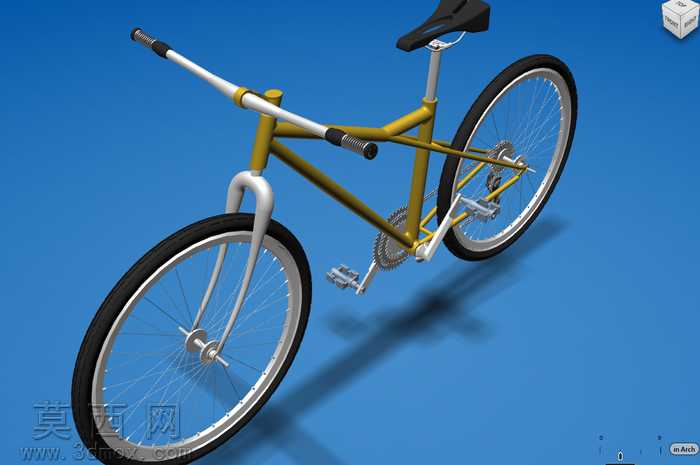

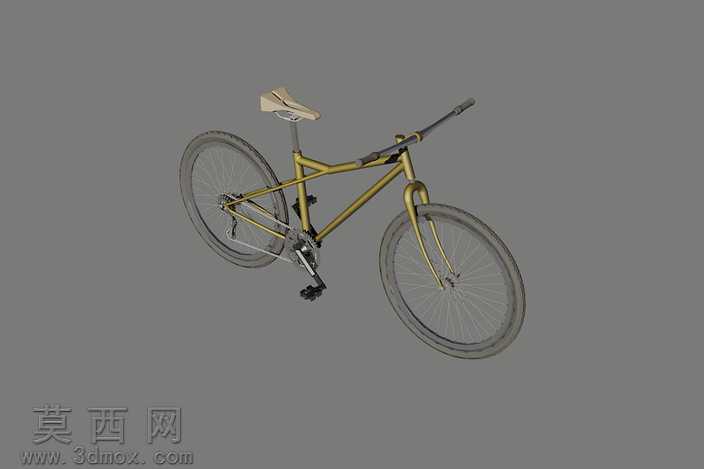

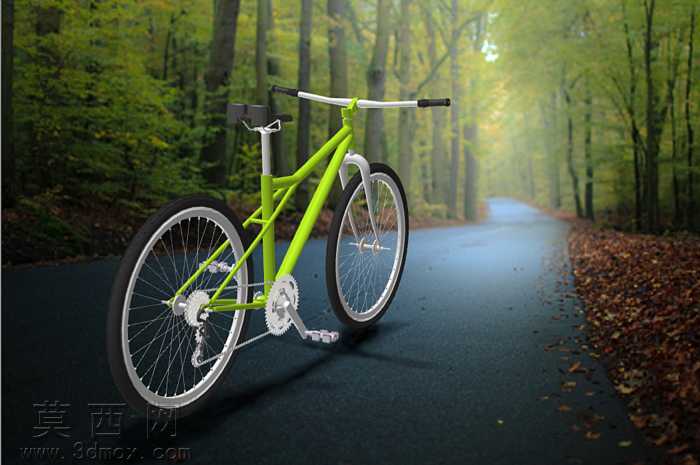

本作品为城市通勤取向的山地自行车整车三维建模成果，建模过程以真实民用山地车的结构比例为基准，在三维软件中首先搭建整车的空间定位基准，以五通中心为坐标原点，确定前后轮距、坐管角度、头管倾角等核心几何参数，确保整车姿态符合日常骑行的人机工程要求。建模阶段采用自底向上的装配思路，先逐一完成各子部件的独立建模：车架部分以焊接管材的真实形态为参考，通过扫掠、放样命令生成上管、下管、后上叉、后下叉的流畅曲面，精准还原管材衔接处的焊接过渡结构，同时预留出碗组、中轴、刹车安装座的装配位；车轮部分分别完成轮圈、辐条、花鼓、轮胎的建模，辐条采用交叉编织的真实排布逻辑，轮胎表面还原浅齿通勤胎的防滑纹理；传动系统涵盖牙盘、曲柄、链条、飞轮、前后拨链器的细节结构，链条以链节为单元通过阵列装配还原真实的传动啮合形态；操控与乘坐部分包含直把、把立、刹车手柄、变速指拨、鞍座、坐管、脚踏等部件，鞍座通过曲面建模还原符合人体工学的弧形支撑轮廓，表面做仿皮革的纹理细节处理。材质与渲染阶段，车架主体赋予哑光香槟金金属漆材质，调整金属度与粗糙度参数模拟铝合金管材的细腻磨砂质感，车把、脚踏、传动部件赋予高反光镀铬金属材质，轮胎、鞍座、把套赋予哑光橡胶与皮革材质，通过三点布光方案突出整车的结构层次与材质差异，背景采用中性灰色调突出主体。设计过程中重点验证了各运动部件的空间干涉情况，确保车轮转动、链条传动、车把转向的运动路径无冲突，整体模型完整还原了民用山地自行车的全部核心结构，可用于产品结构展示、骑行场景搭建、相关零部件设计参考等用途。
