自行车53-39T牙盘曲柄传动组件

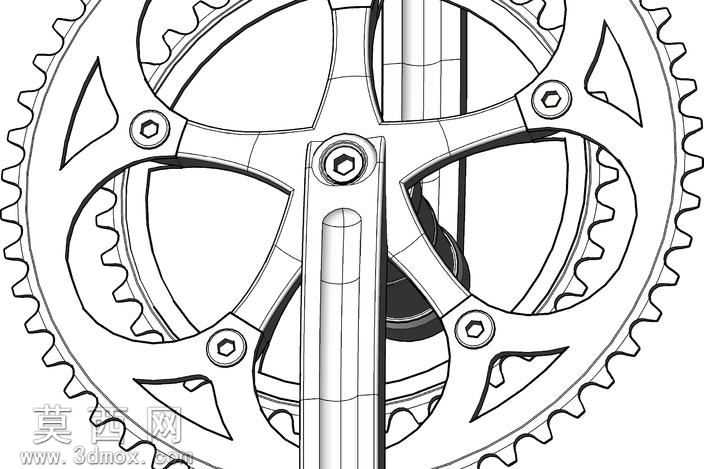

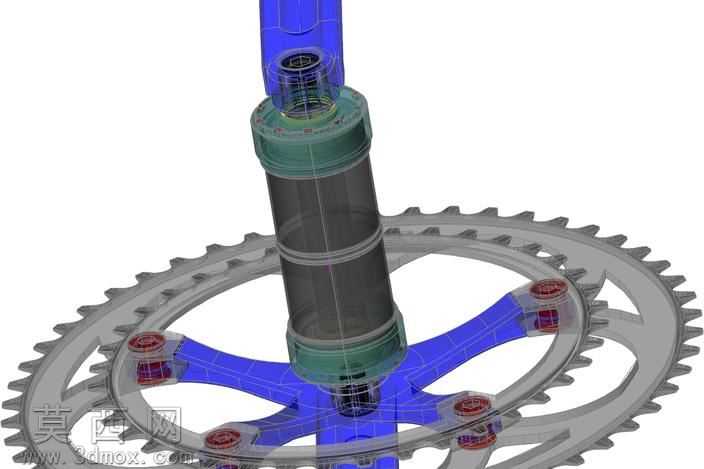

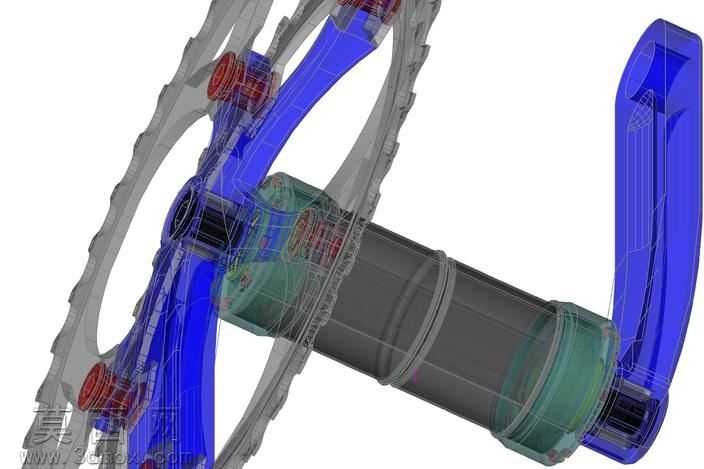

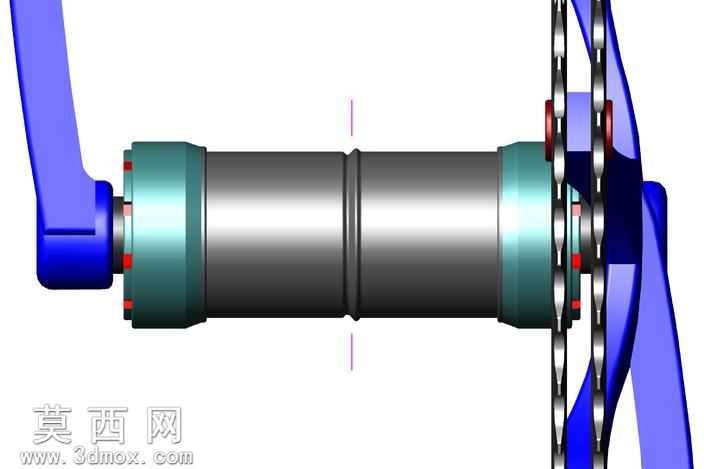

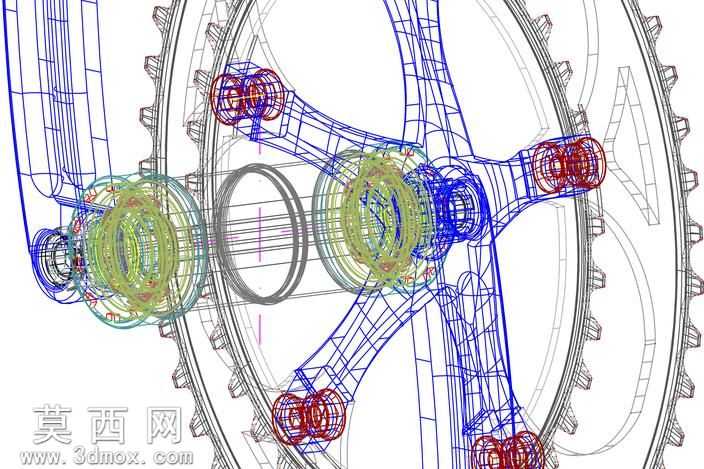

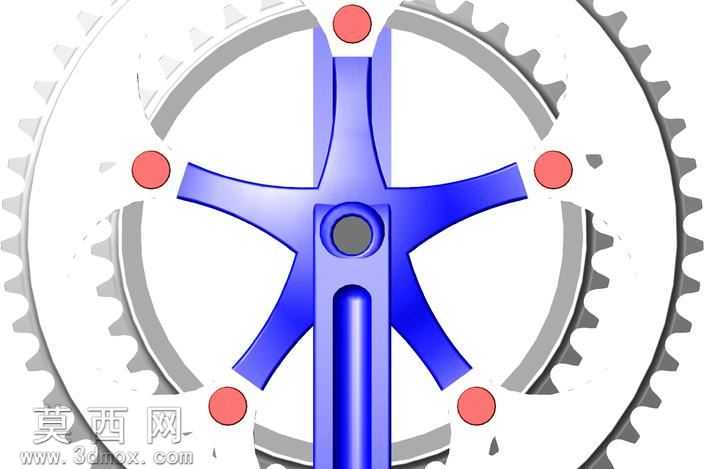

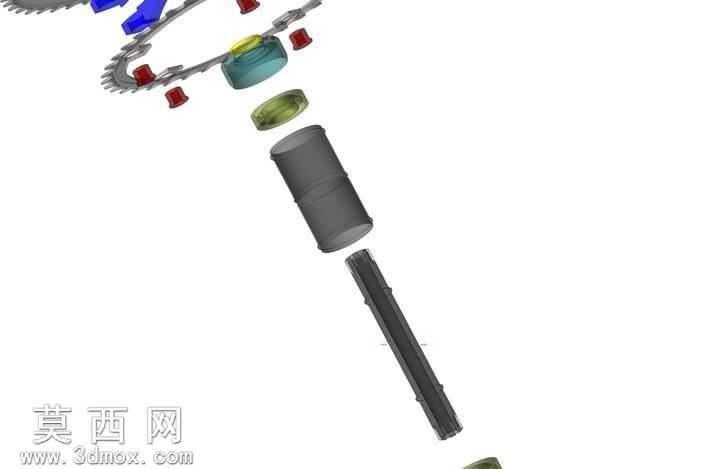

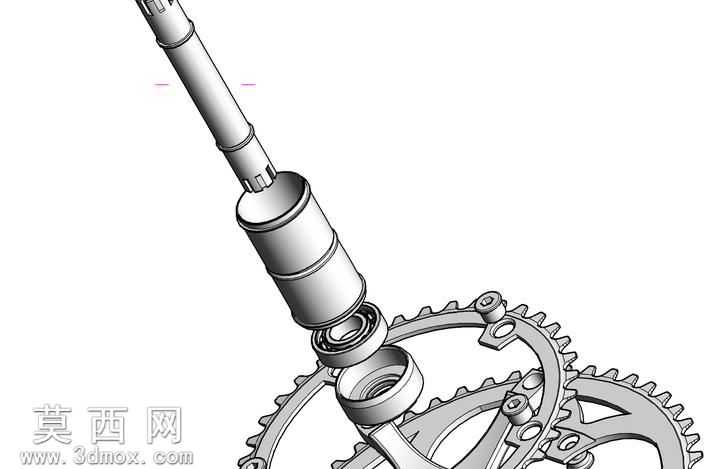

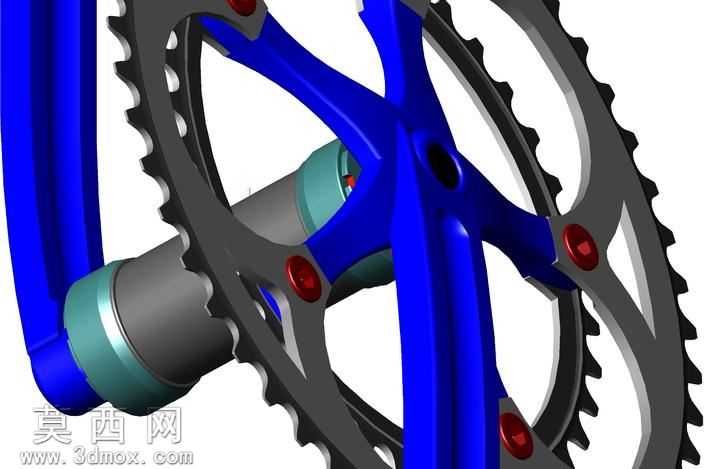

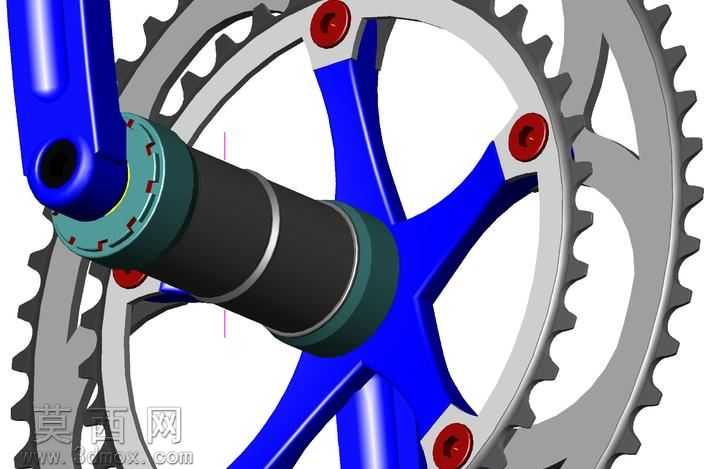

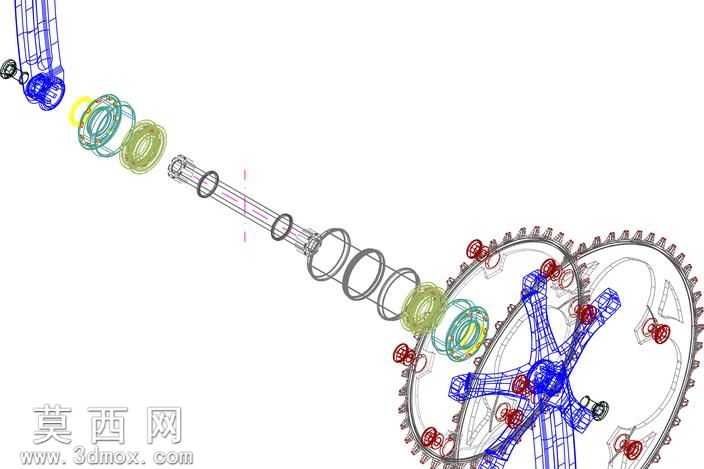

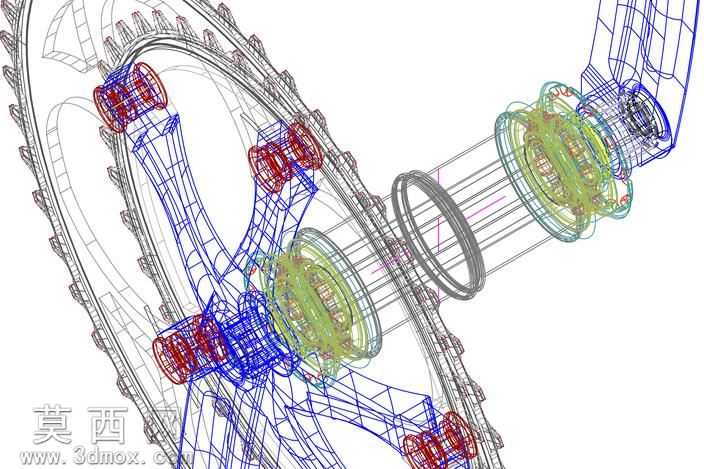

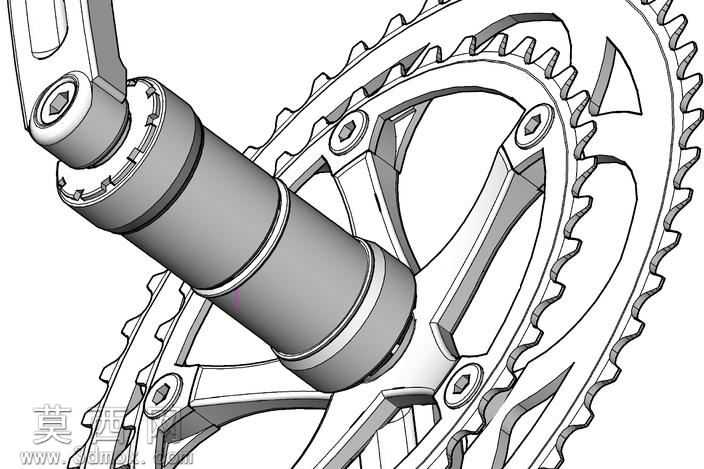

本作品为自行车传动系统核心的牙盘曲柄组件三维建模成果，建模过程围绕自行车传动的实际工况与装配逻辑展开，首先通过参数化草图绘制确定整体尺寸基准，以115毫米中轴长度为核心定位尺寸，先完成中轴主体的回转体建模，保证轴段与轴承配合位的尺寸精度，匹配16002轴承的安装公差要求。曲柄部分采用五爪蜘蛛结构设计，建模时先绘制单侧曲柄的轮廓草图，通过拉伸、倒圆角完成基础实体，再对曲柄与中轴连接的根部做应力优化的加厚处理，表面做哑光金属质感的材质赋予，还原铝合金冷锻曲柄的真实质感，五爪结构的安装孔位严格匹配盘片固定螺丝的孔距，保证盘片安装的同轴度。牙盘部分采用双盘片设计，分别对应53齿与39齿的传动比，建模时通过齿形生成逻辑精准绘制链轮齿廓，保证齿形与链条啮合的顺滑度，大齿盘与小齿盘通过铆钉位的结构设计实现固定，盘片表面做金属抛光加边缘发黑的材质处理，还原钢制盘片的真实视觉效果。中轴两端的轴承部位做了分层结构建模，清晰呈现轴承内圈、外圈、滚动体的装配关系，轴承外侧的防水密封胶圈采用青绿色橡胶材质，表面做细微的磨砂纹理处理，还原橡胶件的质感。盘片固定螺丝采用红色阳极氧化的铝合金材质，螺丝头部做内六角孔的细节建模，表面赋予高光亮面的金属漆材质，与蓝色曲柄、银灰色盘片形成鲜明的视觉对比。整体装配过程严格遵循实际自行车中轴的装配顺序，先将轴承压入中轴壳体，再穿入中轴芯，两侧安装曲柄后锁紧固定螺丝，最后安装大小牙盘片，所有配合面均设置了合理的装配间隙，既保证结构的装配合理性，也通过渲染光影突出各部件的结构层次，蓝色曲柄采用高饱和度的烤漆材质，表面添加细微的清漆反光效果，整体渲染采用三点布光，突出金属部件的反光质感与橡胶部件的哑光质感，完整呈现自行车牙盘组件的结构细节与设计逻辑，可用于自行车传动结构的教学演示、产品改型设计参考。
