封闭式滚轮摆杆型行程限位开关

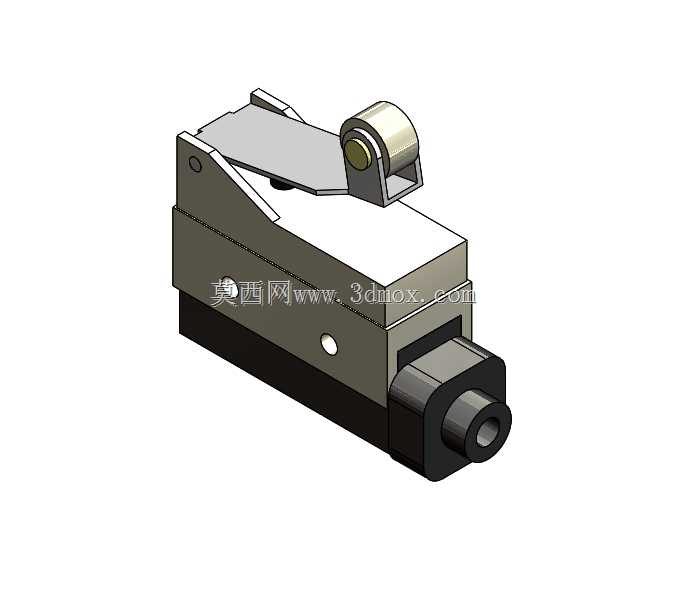

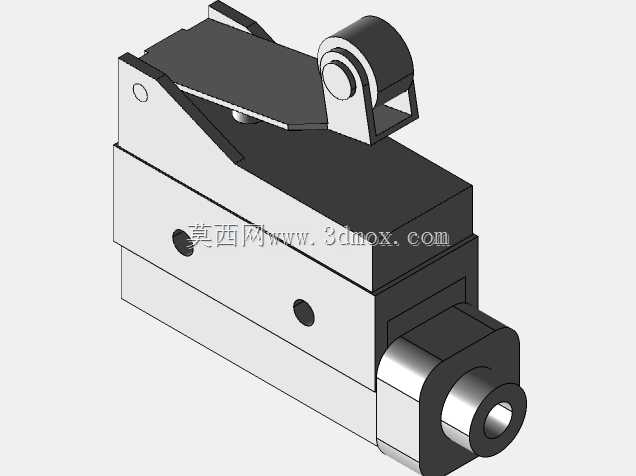

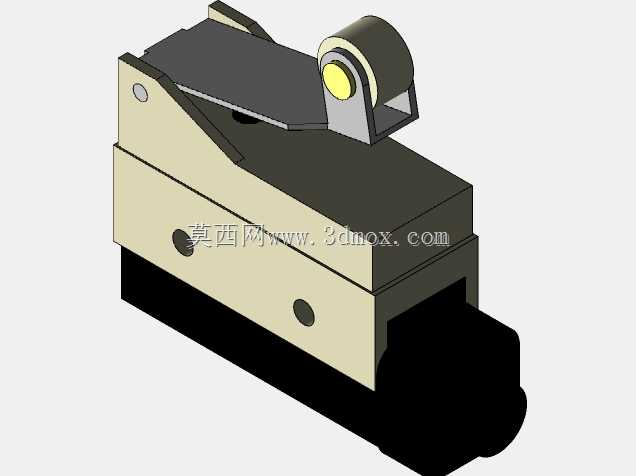

在自动化生产线、机床设备、输送系统的位置检测环节，这类封闭式限位开关承担着设备行程边界触发、工位到位确认、安全限位防护的核心作用，能在设备运动部件抵达预设位置时快速切换电信号，给控制系统传递到位、超限、换向等指令，避免设备出现超程碰撞、工位错位等故障。这款带滚轮摆杆的封闭式限位开关，整体采用方正的密封壳体结构，壳体做了接缝密封处理，能适配车间内多粉尘、少量切削液飞溅的常规工业场景，避免外界杂物进入开关内部影响触点动作可靠性。摆杆端部的滚轮采用金属轴套配合耐磨轮面设计，运动部件触发时滚轮随接触件滚动，能减少长期往复触发带来的接触磨损，相比直动式触头更适合有斜向接触、快速滑移触发的安装场景，摆杆的触发角度经过匹配设计，在额定摆角范围内就能完成触点的可靠通断，不会出现超程压坏内部结构的问题。建模过程中优先还原了开关的安装边界：壳体底部预留了标准安装孔位，侧部的出线接头做了阶梯式的穿线结构，能匹配常规的设备线缆护套安装，建模时严格按照实物的安装孔距、壳体外形尺寸、摆杆抬起的最大高度、触头压下的行程余量做了尺寸还原，方便设计人员直接将模型导入设备装配体中做干涉检查，不用反复核对安装空间。开关内部的触点模块做了模块化的腔体分隔，从外部结构就能看到壳体上的固定螺丝点位，实际装配时不需要拆解整个壳体就能完成触点模块的更换，侧出的线缆接口方向固定，在布线时可以提前预留线缆弯曲半径，避免和周边的运动部件产生刮擦。这类限位开关常被用在机床工作台的行程两端限位、自动化输送线的工件到位检测、工装夹具的夹紧确认位置，相比光电类位置检测元件，它不需要额外的供电信号处理，纯机械触发的方式抗干扰能力更强，在强电磁干扰的车间环境里也不会出现误触发的问题，建模时特意还原了摆杆的铰接间隙、滚轮的转动自由度，在做设备运动仿真时可以直接模拟触发过程，验证摆杆压下的角度是否在额定行程内，避免实际安装后出现触发不到位或者超程压损开关的问题。壳体的边角做了小圆弧过渡，没有尖锐的凸棱，在设备内部安装时不会刮擦周边的线缆或者操作人员的手部，整体外形紧凑，适合在设备内部安装空间局促的位置布置，不需要额外预留太大的操作维护空间。
