四轮马车与概念车专用转向箱体结构设计

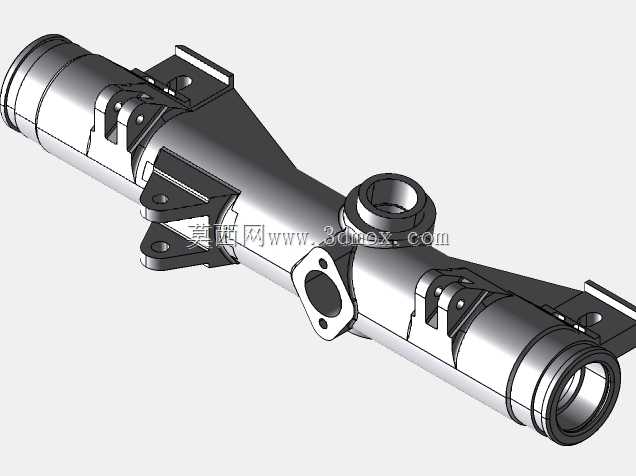

这款转向箱体的结构设计，最初的应用场景锚定在复古四轮马车的转向系统改造，同时兼顾小众概念车的底盘转向部件选型需求，在两类差异较大的载具平台上，都能适配对应的转向力传递路径。从实际用途来看，它承担着转向动作的力矩传导、转向拉杆的安装定位功能，把转向输入的力矩均匀分配到两侧轮端，避免转向过程中出现力矩偏载导致的轮端卡滞。从功能特性上看，整体采用一体化筒式主腔体结构，主腔体为等径通腔设计，内部可容纳转向传动的核心杆件，腔体两端设置有密封安装位，可适配常规的密封圈规格，阻挡户外行驶过程中的泥水、沙尘侵入腔体内部，降低传动构件的磨损速率。

设计思路上没有沿用常规量产乘用车转向箱的分体拼接结构，而是把主腔体与周边安装支座做了整合式布局，减少了分体装配带来的累积公差，也降低了后续组装时的螺栓连接数量。主腔体侧面延伸出的多组安装支耳，分别对应车架固定位、转向摇臂铰接位、传感器安装位，每个支耳的安装孔位都做了同轴度公差预留，安装面设计有0.2mm的凸台结构，装配时可以让贴合面更紧密，避免长期受交变载荷出现连接松动。

外形尺寸方面，主腔体的轴向长度适配1.2-1.5米轮距的载具平台，径向直径可容纳直径不超过60mm的转向传动杆，侧面伸出的法兰接口为标准三孔安装位，可对接转向助力模块或者转向输入轴组件，安装边界上所有支耳的外轮廓都控制在主腔体径向向外120mm的范围内，不会与周边的车架纵梁、悬架摆臂产生运动干涉。每个安装支耳的厚度根据受力大小做了差异化设计，承受主载荷的车架固定支耳厚度比辅助安装支耳厚4mm，在保证结构强度的前提下尽可能控制整体重量，避免转向系统簧下质量过大影响转向手感。

细节结构上，腔体上方的圆形凸台为注油口预留位，可定期注入润滑脂对内部传动构件进行维护，侧面的异形法兰接口对应转向输出端的连接位，法兰面的密封槽深度适配1.5mm线径的密封胶条，可满足户外行驶的防水防尘要求。整体结构没有多余的装饰性设计，所有外轮廓的倒角都采用R2-R5的工艺圆角，既避免加工过程中出现应力集中，也能减少装配时的锐边划伤风险，完全从工程实用角度出发完成结构布局，适配非道路载具的低维护、高可靠性使用需求。
