脊柱植入用经椎弓根螺钉结构设计

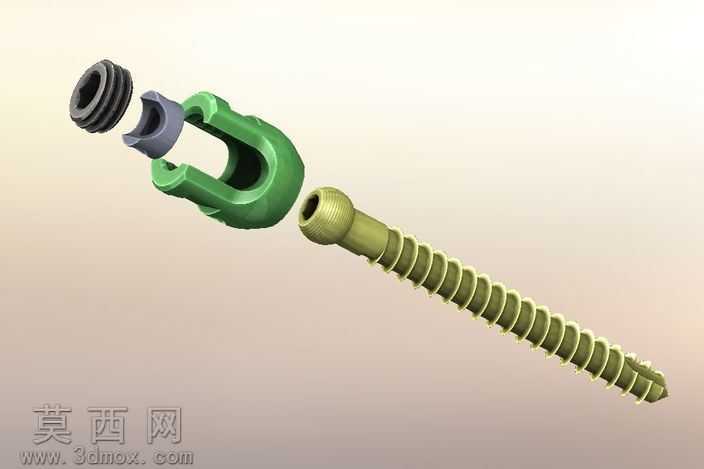

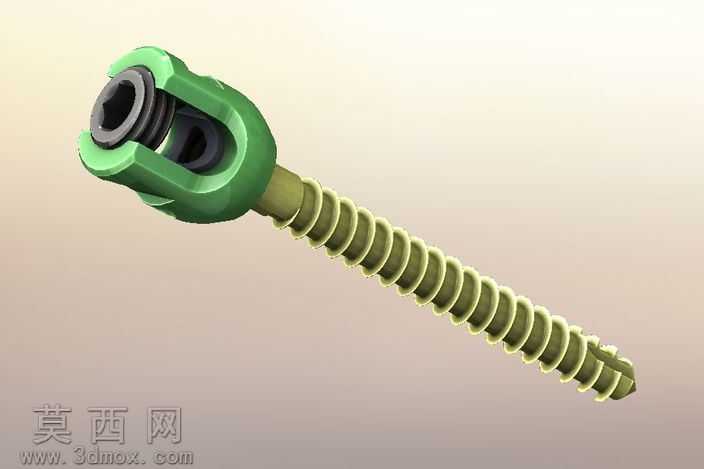

本模型采用SolidWorks2012版本完成参数化建模，整体建模过程严格遵循脊柱内固定植入物的实际结构比例，首先通过旋转凸台命令构建螺钉的核心杆体基础，针对钉身的自攻螺纹结构，采用螺旋线引导扫描切除的方式生成连续等距的螺纹牙型，螺纹牙的角度、深度以及螺距参数均参考临床常用椎弓根螺钉的规格设定，保证螺纹部分的骨把持力结构还原准确。螺钉头部的U型接骨槽结构采用多步拉伸切除与圆角过渡处理，槽内的内六角驱动孔通过异型孔向导命令精准定位，保证旋入操作时的受力结构合理，头部外侧的弹性卡簧槽采用环形切除命令生成，用于配套安装锁紧弹簧结构，实现与连接棒的压合锁紧功能。材质渲染阶段，钉身部分采用医用钛合金哑光金属材质，调整材质的粗糙度、反射率参数还原钛合金植入物的真实质感，头部的锁紧组件采用深灰色工程塑料与黑色橡胶弹簧的分层材质设置，通过不同材质的色彩与质感区分，清晰展现各部件的装配关系。整体装配体采用同轴心配合、重合配合完成各零件的定位约束，无多余干涉结构，可直观展示椎弓根螺钉的锁紧工作原理：当旋入锁紧螺塞时，U型槽产生微形变压紧内部的连接棒，实现脊柱节段的刚性固定。设计过程中重点优化了螺钉头部与杆体的过渡圆角结构，避免应力集中导致的断钉风险，同时对螺纹末端的自攻切削槽做了简化处理，既保留结构特征又保证模型的轻量化，方便后续用于骨科植入物的结构演示、教学讲解或者二次设计修改，模型整体结构完整，各部件特征清晰，装配关系明确，能够准确还原经椎弓根螺钉的实际结构特点与功能逻辑。
