带真空吸盘的袋类物料升降机结构设计

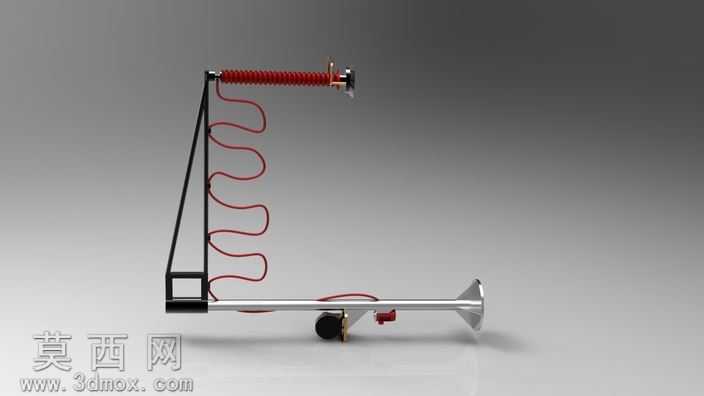

本作品为带真空吸附功能的袋类物料升降机三维建模成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，首先完成整体框架的基准搭建，以金属型材作为主支撑梁的建模基础，通过拉伸、切除等特征命令构建出矩形截面的支撑立柱与横向承载杆，保证框架结构的刚性表达符合实际设备的受力需求。针对核心的真空吸附执行端，建模时还原了喇叭形吸盘的曲面造型，通过曲面放样命令完成吸盘唇边的薄壁结构设计，准确呈现吸盘与物料接触的密封面形态，同时对吸盘与金属杆的连接接头做了细节刻画，还原了快插式气动接头的卡扣与密封槽结构。设备的升降驱动部分采用弹簧复位式的气动执行结构，建模时通过螺旋扫描命令完成红色波纹气管的柔性管路造型，还原了气管随升降动作伸缩的自然弯曲形态，同时对顶部的弹簧蓄能结构做了精细化建模，清晰呈现弹簧的节距、端部磨平结构以及与固定支架的连接关系。在材质与渲染环节，为金属支撑结构赋予了拉丝不锈钢材质，调整材质的反射粗糙度参数还原金属表面的细腻质感；为波纹气管与弹簧外护层赋予了哑光红色橡塑材质，添加轻微的凹凸纹理模拟橡塑表面的颗粒质感；为真空吸盘赋予了半透明硅胶材质，调整材质的折射参数与柔边效果，还原硅胶材质的软质视觉特征；底部的移动脚轮部分，分别为轮架赋予镀锌金属材质、滚轮赋予黑色耐磨橡胶材质，通过分层打光突出不同材质的质感差异。整体装配过程中严格校验各部件的运动干涉情况，确保横向承载杆可沿支撑立柱顺畅滑动，波纹气管的弯曲半径符合气动管路的最小弯曲要求，吸盘的吸附位置对准袋类物料的中心承载区域，完整还原了该类设备依靠真空负压吸附袋状物料、配合升降结构完成物料抬升转移的工作逻辑，建模细节覆盖了设备的紧固件、气动阀件、限位结构等附属部件，保证模型的结构完整性与工程参考价值。
