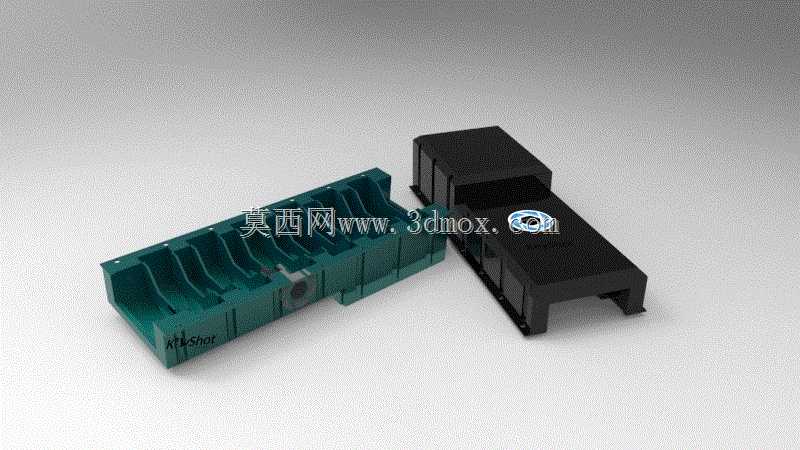

分体式动力机组缸体缸盖结构设计

这套缸体缸盖结构主要面向中小功率内燃动力机组配套场景，常见于固定动力输出单元、小型工程机械动力源、农用作业设备动力端的配套装配，作为动力核心的承压承载基体，承担着燃烧室密封、运动部件导向、冷却介质导流、润滑油路布设的核心功能，是动力总成中决定运行可靠性与寿命的基础构件。设计阶段优先考虑了分体式装配的工艺适配性，将缸体与缸盖做独立结构拆分，既方便铸造阶段的砂芯脱模，降低复杂内腔的成型废品率，也能给后期运维中的缸套检修、气门组件更换留出足够操作空间，无需整体拆解动力端即可完成核心易损件的更换作业。结构上缸体侧预留了统一的加强筋排布，顺着燃烧室爆发压力的传递路径做等高筋条布置，筋条厚度根据不同位置的受力梯度做差异化设置，主轴承座位置的筋条直接延伸至缸体底部安装面，将爆发载荷直接传导至机组安装基座，避免缸体侧壁长期受交变载荷出现疲劳开裂。冷却腔的流道做了渐扩式设计，进水端流速较高可快速带走燃烧室周围的高热量，流经缸盖鼻梁区时流道截面扩大，降低流速增加换热时间，避免局部热点导致的缸盖变形。安装边界上缸体底部采用平整的机加工安装面，预留的安装孔位适配通用小型动力机组的机架安装孔距，可直接匹配现有同功率段机组的安装位，无需额外改制机架；缸盖顶面的螺栓孔采用等距圆周排布，保证缸垫压紧力均匀分布，避免局部压力不足导致的漏气漏水问题。油路设计上在缸体侧壁集成了主油道孔，无需额外外接管路即可将润滑油输送至各运动摩擦副，减少外接管路的泄漏点，同时在油道末端预留了工艺螺塞，方便后期维护时清理油道内的油泥杂质。分体结合面处做了0.02mm精度的平面度要求，配合常规复合缸垫即可满足密封要求，无需额外涂胶即可实现燃烧室、冷却腔、润滑油道的三腔隔离，避免出现油水混合、燃气泄漏的常见故障。
