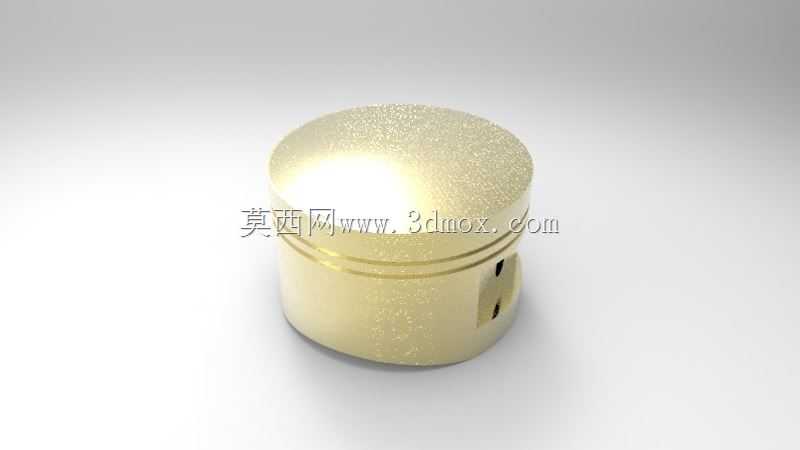

内燃机用活塞结构三维设计作品

在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键零件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。日常做动力总成配套设计时，活塞的设计需要兼顾多维度的工程约束，不能只追求单一性能指标。从实际工况来看，活塞顶部直接接触高温高压燃气，工作瞬间的局部温度可超过两千摄氏度，爆发压力能达到十几个兆帕，同时还要在气缸内以每秒十余米的线速度做高频往复运动，承受交变的机械负荷与热负荷，这就要求活塞的结构设计必须在强度、导热性、轻量化之间找到最优平衡点。本次设计的活塞，顶部采用适配燃烧室构型的凹面轮廓，能够配合气缸盖、气门结构形成合理的挤气涡流，让油气混合更充分，提升燃烧效率，同时顶部的壁厚做了渐变处理，中心区域厚度略大于边缘，既保证高温区域的结构强度，又能避免热应力集中导致的开裂风险。活塞头部的环槽结构经过尺寸校核，可适配气环与油环的安装，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的轴向间隙、侧隙都按照通用内燃机的装配公差做了预留，保证活塞环在工作温度下能自由胀缩，不会出现卡滞、对口等故障。活塞销座部分采用了加强筋过渡结构，能够把活塞顶部承受的气体压力均匀传递给活塞销，再通过连杆传递给曲轴，避免销座位置出现应力集中导致的疲劳损坏，销孔内部做了微锥度处理，适配活塞销在受力时的弯曲变形，提升接触面积，降低局部比压。活塞裙部设计为椭圆型线，在冷态下裙部横截面为椭圆形，长轴垂直于活塞销轴线方向，工作时受热膨胀、受侧压力变形后，裙部能趋近正圆形，保证和气缸壁的均匀贴合，既可以起到导向作用，承受气缸壁的侧推力，又能避免冷态敲缸、热态拉缸的问题。设计过程中还充分考虑了安装边界，活塞的总高度、环槽位置、销孔中心高度都匹配对应排量的内燃机气缸尺寸，装配时不需要额外修改缸体、连杆的配套结构，可直接用于单缸或多缸内燃机的原理验证、结构教学、改型设计参考，也能作为维修替换件的三维测绘基准，帮助工程人员快速完成动力总成的匹配校核，缩短产品开发周期。
