LGA1155平台CPU热管散热装置设计

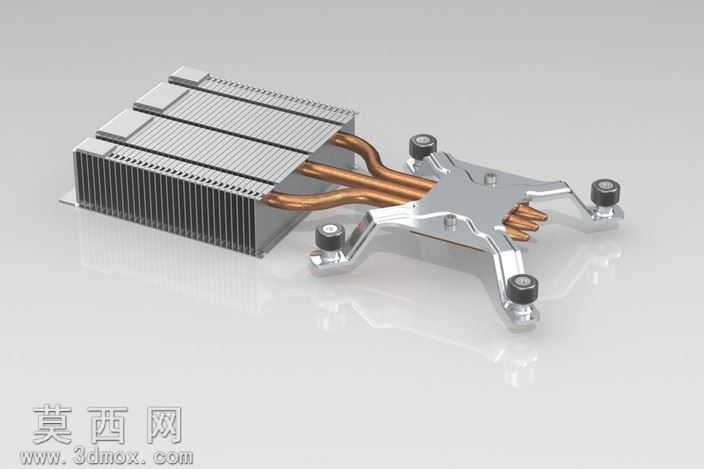

本作品为针对英特尔LGA1155处理器插座设计的下压式热管散热器三维模型，建模阶段严格遵循PC硬件散热结构的工程设计逻辑，首先完成核心散热基底的参数化建模，精准匹配LGA1155插座的安装孔位间距，确保底座与CPU顶盖的接触平面平面度公差控制在合理范围内，保障热量传导的基础效率。随后完成四根U型纯铜热管的路径建模，热管采用穿fin工艺与铝制散热鳍片组结合，建模时还原了热管与鳍片、底座之间的过盈配合结构，每一片散热鳍片都做了等距阵列排布，鳍片表面的冲压折边结构也完整还原，既可以增加鳍片的结构强度，也能优化气流通过时的换热路径，避免气流短路降低散热效率。扣具部分采用金属背板加弹性固定螺丝的结构设计，建模时还原了螺丝柱的减震胶垫结构、扣具的冲压弯折成型特征，四个固定脚的位置完全对应LGA1155主板的安装孔位，安装时无需拆卸主板即可完成固定，符合民用PC硬件的安装使用逻辑。材质渲染阶段，铝制鳍片采用哑光喷砂铝合金材质，还原真实铝挤鳍片的细腻金属质感，热管部分做了紫铜抛光后的暖金属色调，表面带有轻微的使用氧化质感，扣具部分采用镀锌钢板的亮银色金属材质，固定螺丝顶部的防滑滚花、胶垫的黑色哑光橡胶质感都做了分层材质调整，场景布光采用柔和的影棚柔光，突出金属部件的轮廓层次与结构细节，同时避免过度反光掩盖结构特征。整体设计思路围绕小机箱下压式散热的需求展开，控制整体散热模块的高度尺寸，兼顾散热性能与机箱兼容性，热管的弯曲弧度经过优化，尽可能降低热管的热阻损失，鳍片的排布密度平衡了散热面积与风阻需求，适配常规下压式风扇的风压特性，能够满足LGA1155平台主流处理器的解热需求，所有结构都符合实际量产散热器的工艺要求，不存在无法开模生产的异形结构，可直接用于散热方案的结构验证、产品展示以及教学演示使用。
