通用涡轮增压器结构展示三维设计

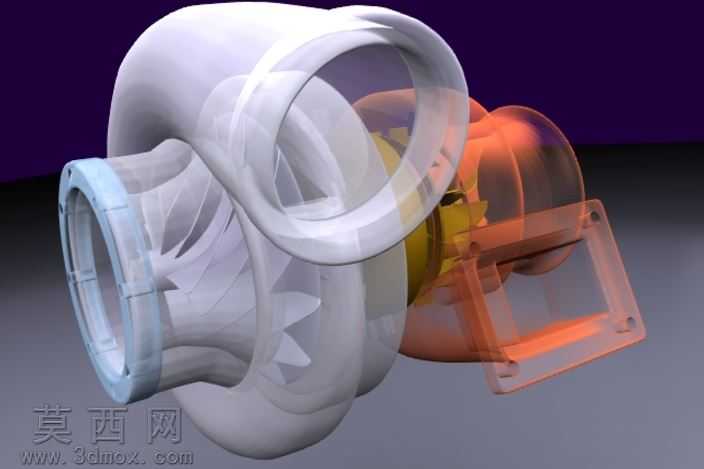

本作品为通用型涡轮增压器的三维建模设计，建模过程围绕涡轮增压器的核心工作逻辑展开，首先梳理其两大核心腔体的结构关联：压气机端与涡轮端的同轴联动关系，在三维软件中先完成中心转轴的基准轴搭建，以此为定位基准分别构建两端的叶轮结构。压气机端的半透明壳体采用半透哑光塑料质感材质渲染，可清晰观察内部离心式叶轮的叶片曲面造型，每一片叶片的扭转角度、叶根与轮毂的过渡圆角都经过参数化调整，保证叶片曲面顺滑无折角，还原真实压气机叶轮的气动外形特征。涡轮端采用半透明橙红色耐热材质表现，模拟涡轮壳体的耐高温属性，内部涡轮叶轮与压气机叶轮通过中心轴实现刚性连接，外部的安装支架结构做了实体化建模，支架上的安装孔位、加强筋结构都完整还原，保证模型可直观呈现增压器的实际安装固定方式。建模过程中对各部件的装配间隙做了合理设置，壳体与叶轮之间保留了符合工程实际的配合间隙，避免出现部件干涉的问题；两端壳体的蜗壳流道采用扫掠命令生成，沿着蜗壳的渐开线路径扫掠出渐变截面的流道结构，还原增压器内部气流的流通路径形态。渲染阶段采用双光源布光，主光源从斜上方打亮模型整体轮廓，辅助光源从侧后方勾勒透明壳体的边缘通透感，背景采用深紫色渐变突出模型主体，通过半透明材质的设置，让观看者无需拆解模型即可同时观察外部壳体造型与内部叶轮、转轴的装配关系，清晰展现涡轮增压器的核心组成结构。设计思路上以通用化展示为核心目标，不针对特定型号的增压器做细节复刻，而是提炼涡轮增压器共有的结构特征，让模型具备通用教学展示的属性，可用于机械原理教学、动力部件结构科普等场景，各部件均做了独立实体建模，支持后续的拆解动画制作、结构剖切展示等拓展操作，模型的曲面质量经过检查，不存在破面、重叠面等问题，可直接导入各类三维软件做进一步编辑使用。
