车载香薰空气清新剂喷雾瓶结构设计

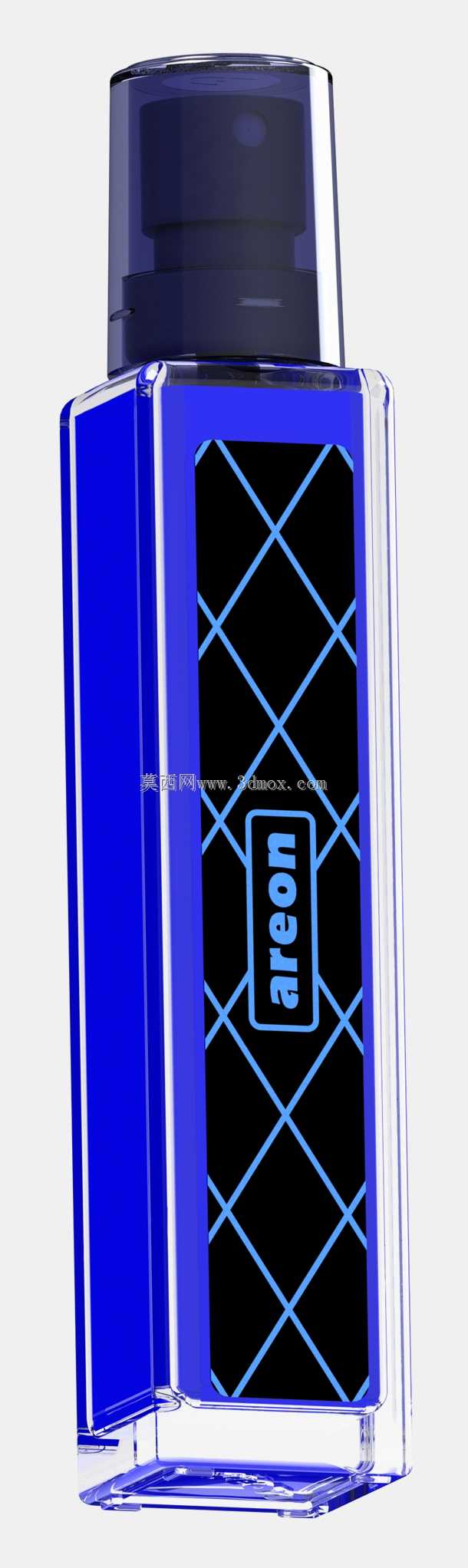

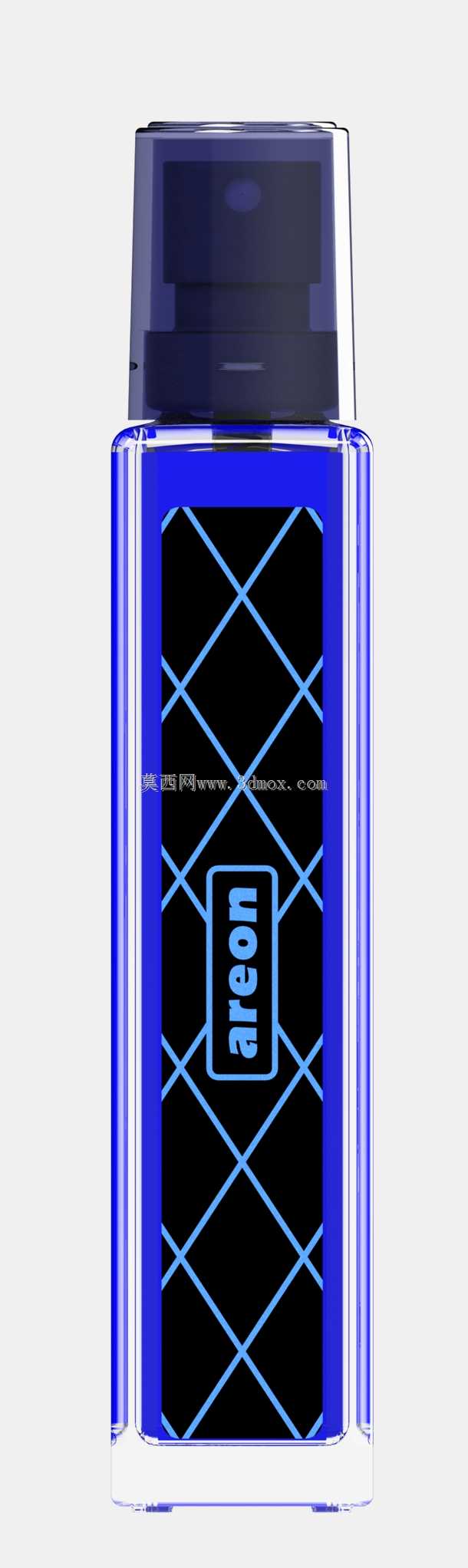

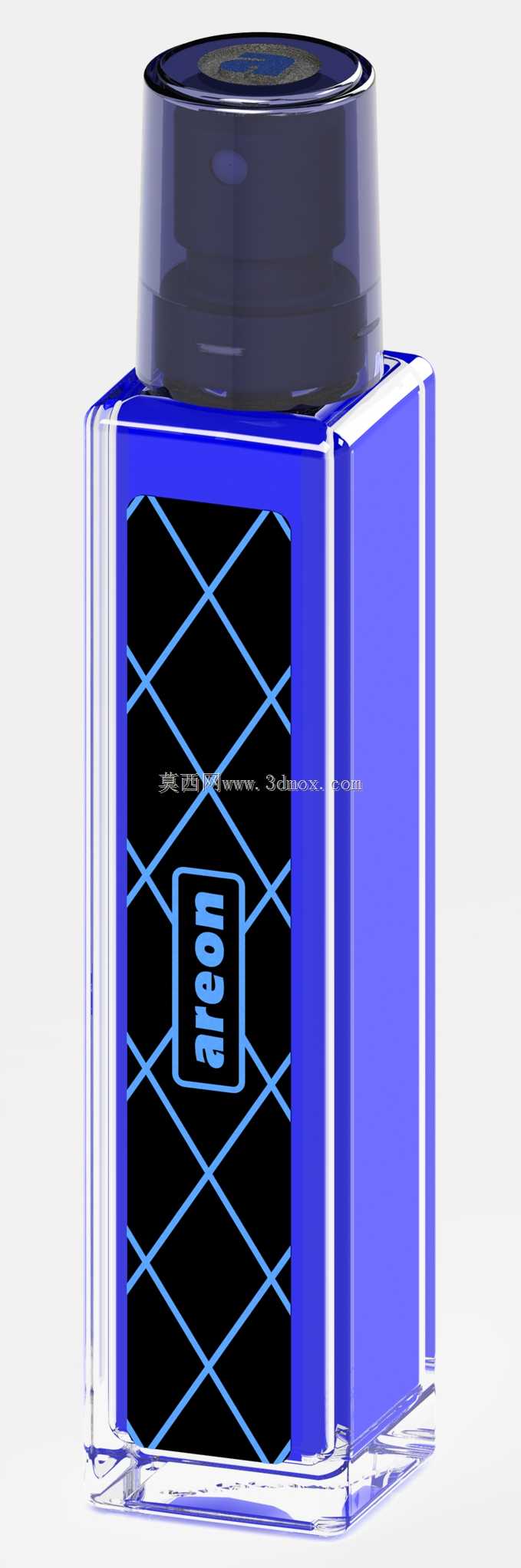

这款方形香氛容器的结构设计，首先围绕车载使用场景做了针对性的边界考量，日常放置在汽车杯架、仪表台防滑垫区域时，方型瓶身的直角切边设计能减少圆形瓶身易滚动滑落的问题，瓶身整体外轮廓尺寸适配常规车载杯架的70-80mm内径范围，底部做了1.2mm厚度的透明承托底座，既可以增加放置时的配重稳定性，也能避免瓶身直接接触台面产生磨损。从功能实现来看，顶部的深色按压泵头区域做了内凹式的按压行程设计，按压行程控制在8mm，既保证单次按压的出雾量均匀，也避免日常误触导致香液渗漏，泵头与瓶身的连接采用螺旋卡合结构，密封胶圈的压缩量预留0.3mm，可在-10℃到60℃的车载环境温度区间内保持密封性能，不会因为高温膨胀出现漏液问题。瓶身的外观设计上，正面装饰区域做了菱形格纹的凹凸肌理，中间的品牌标识区域采用下沉式贴标位，贴标区域的平面度公差控制在0.1mm以内，保证标签粘贴后无翘边、气泡问题，瓶身两侧的透明视窗条可以直观观察内部香液的剩余容量，视窗与蓝色瓶身主体采用双色注塑的结构衔接，衔接处做了圆角过渡，避免应力集中导致的开裂问题。在建模过程中，瓶身的壁厚做了均匀化处理，主体壁厚控制在1.8mm，转角处的壁厚差不超过0.2mm，避免注塑生产时出现缩痕、缺胶问题，顶部泵头的配合公差按照H7/g6的间隙配合设计，既保证组装时的顺畅度，也不会出现配合过松导致的泵头晃动问题。这类日化包装类的容器结构，除了车载场景外，也可放置在办公桌、卫生间台面等小空间区域使用，整体的结构强度按照1.2米自由跌落测试标准做了加强设计，瓶身边角的R角半径为2mm，跌落时可分散冲击力，避免瓶身碎裂。内部的香液容纳腔做了光滑的内壁处理，表面粗糙度达到Ra0.8，减少香液残留，泵头的吸液管长度距离瓶底预留1mm间隙，保证瓶内香液可以充分吸出，减少残留浪费。
