方形透明外壳空气清新喷雾装置结构设计

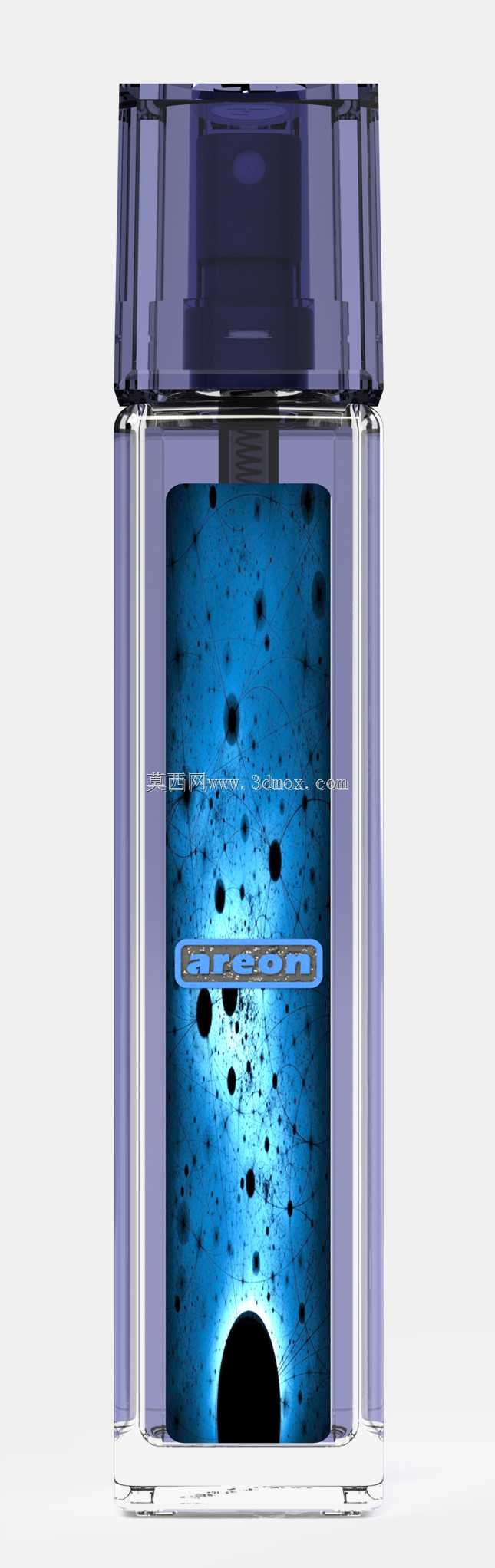

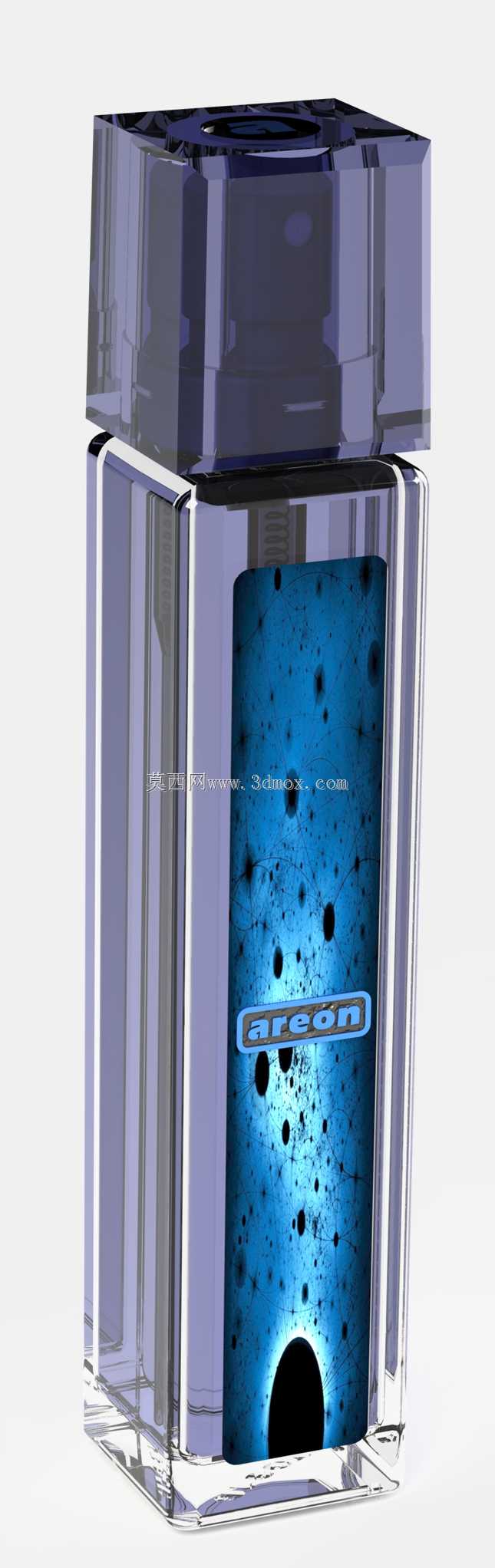

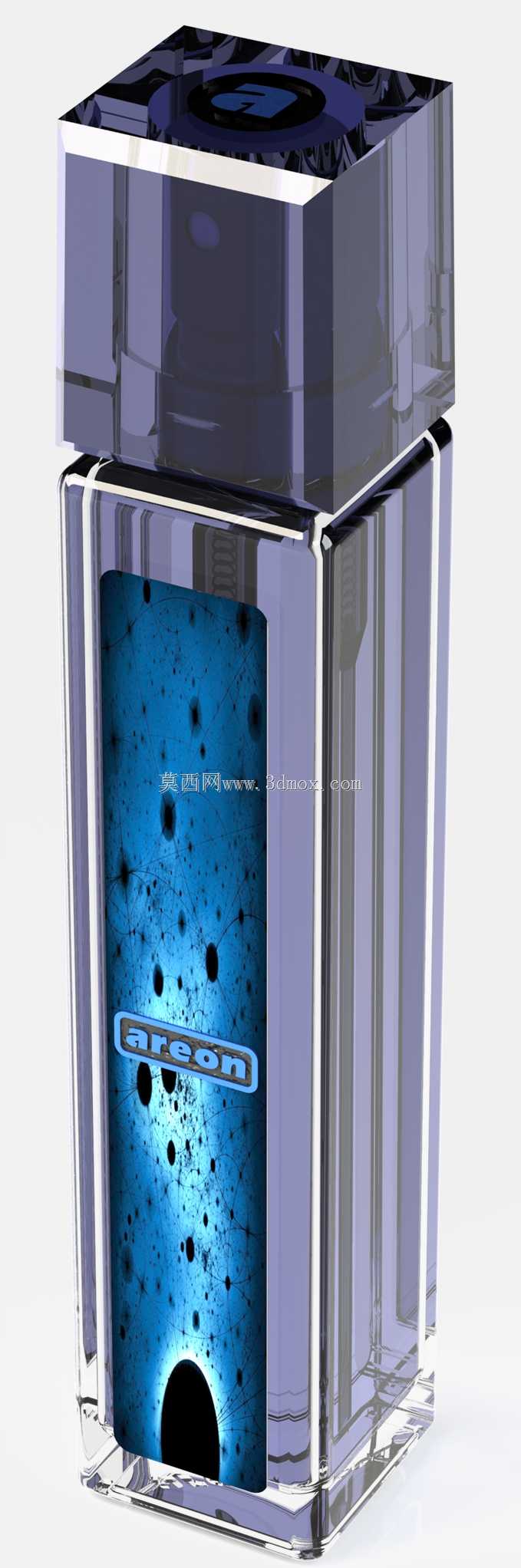

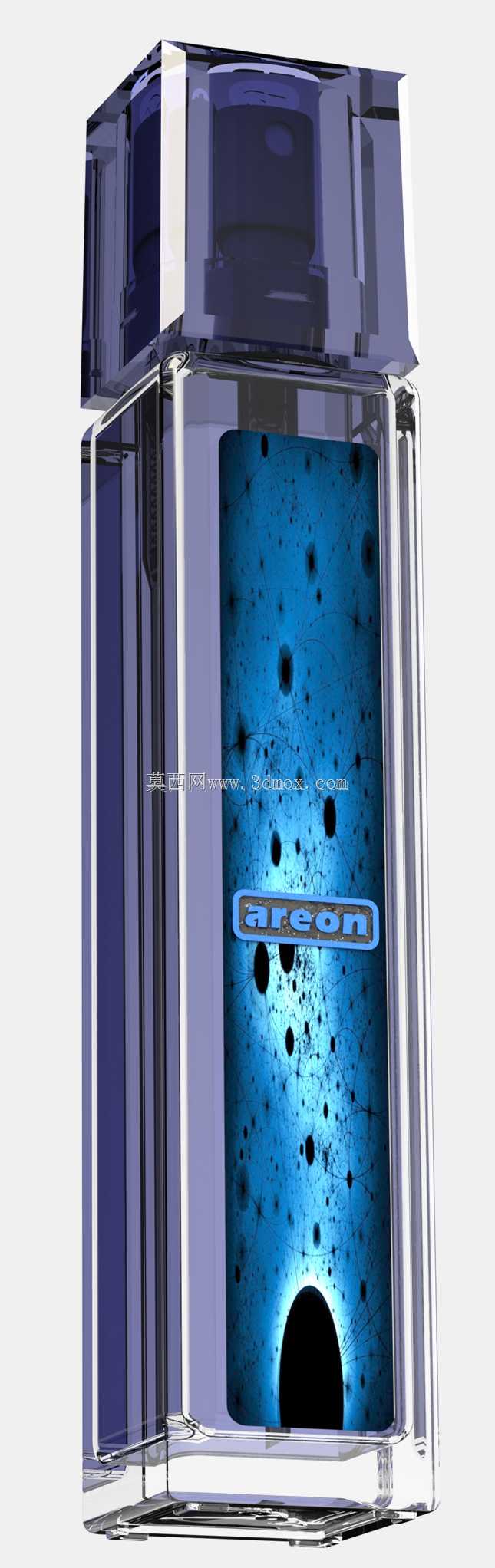

这款方形透明外壳的空气清新喷雾装置，主要面向室内小空间异味改善场景设计，可放置于桌面、置物架等平面位置，也可适配车载杯架旁的空余安装位，无需额外打孔固定，依靠自身底部配重即可保持放置稳定。从结构设计逻辑来看，整体采用方中带圆角的壳体造型，区别于传统圆柱形喷雾罐的形态，外罩采用半透明硬质材质，既可以直观观察内部香氛液体的剩余存量，也能通过材质的通透质感提升产品外观精致度，外罩与内部储液罐的配合间隙控制在0.3mm以内，既保证装配时的顺畅推入，也避免长期使用后出现壳体松动晃动的问题。内部储液组件采用常规按压式喷雾结构，喷头隐藏在顶部外罩的下方，按压顶部盖板即可触发喷雾动作，顶部盖板的按压行程设计为4mm，按压力度控制在15N-20N区间，适配普通成年人的手指按压力度，不会出现按压费力或者误触触发的问题。装置整体外轮廓尺寸控制在边长65mm、高度85mm的范围内，占用平面空间不足0.005平方米，适合狭小桌面、卫生间置物台、车内扶手箱旁等空间有限的摆放场景，底部设置有3mm高度的隐藏式防滑胶圈安装位，胶圈突出壳体底面0.5mm，既可以避免硬质壳体直接接触放置面造成刮痕，也能提升放置时的摩擦力，在轻微外力触碰下不会轻易滑落。设计过程中重点考虑了外罩的拆装便利性，外罩与内部基座采用卡扣式连接，卡扣设置在壳体四个侧边的内侧位置，拆卸时只需轻轻挤压两侧壳体即可脱开卡扣，方便后续补充香氛液体或者更换喷雾内芯，卡扣的扣合量设计为1.2mm，既保证日常使用时不会意外脱开，也不会因为扣合量过大导致拆卸困难。外壳的壁厚设计为2mm，在保证结构强度的前提下尽可能减少材料用量，壳体转角处采用R2mm的圆角过渡，避免尖锐边角造成磕碰划伤，同时也能提升注塑成型时的材料流动性，减少成型缺陷。正面预留的标签粘贴区域尺寸为40mm*60mm，可粘贴产品标识、香氛类型说明等标签，标签区域做了微凹0.2mm的下沉处理，粘贴标签后标签边缘不会突出壳体表面，避免长期使用过程中标签边缘被剐蹭起翘。喷雾出口处设计有导流微槽，可让喷出的雾粒以均匀的扇形扩散，避免局部液体凝结滴落，喷雾角度覆盖水平向上15度到45度的区间，单次按压的喷量控制在0.12ml左右，既能保证足够的香氛扩散范围，也不会因为喷量过大造成液体在表面积聚。
