180度开启40规格拧上式工业合页结构

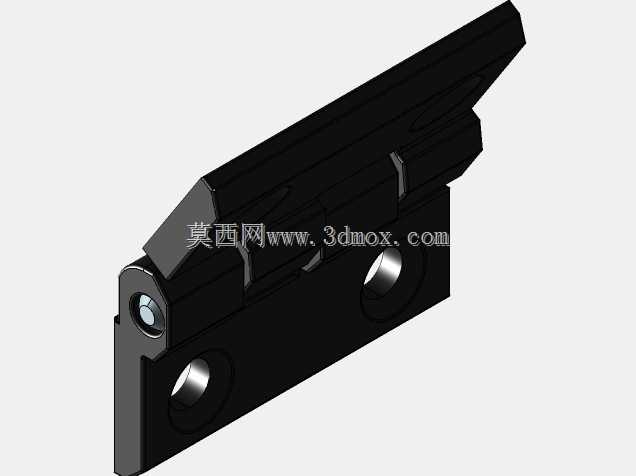

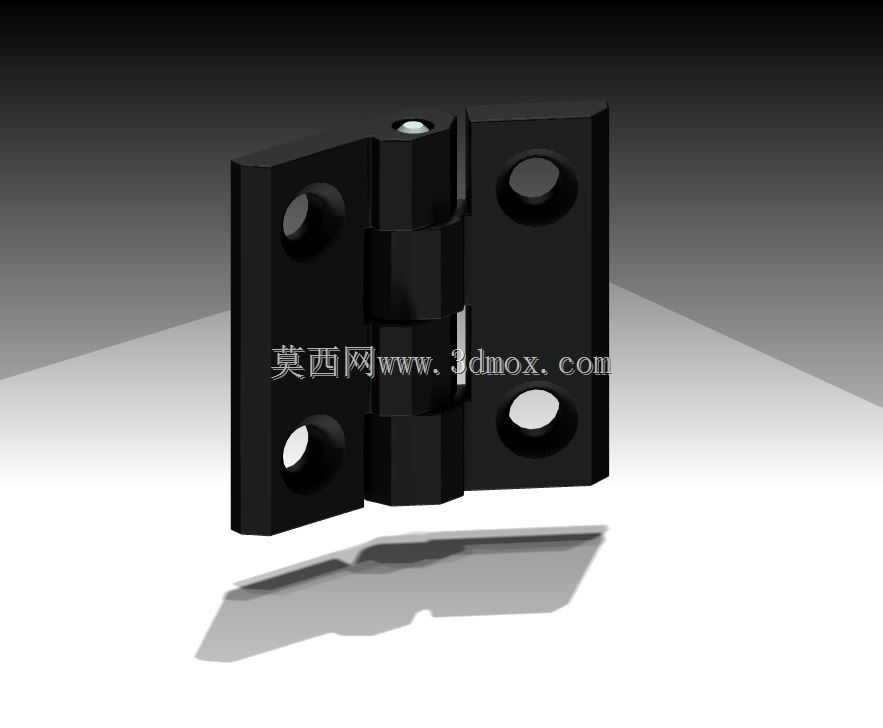

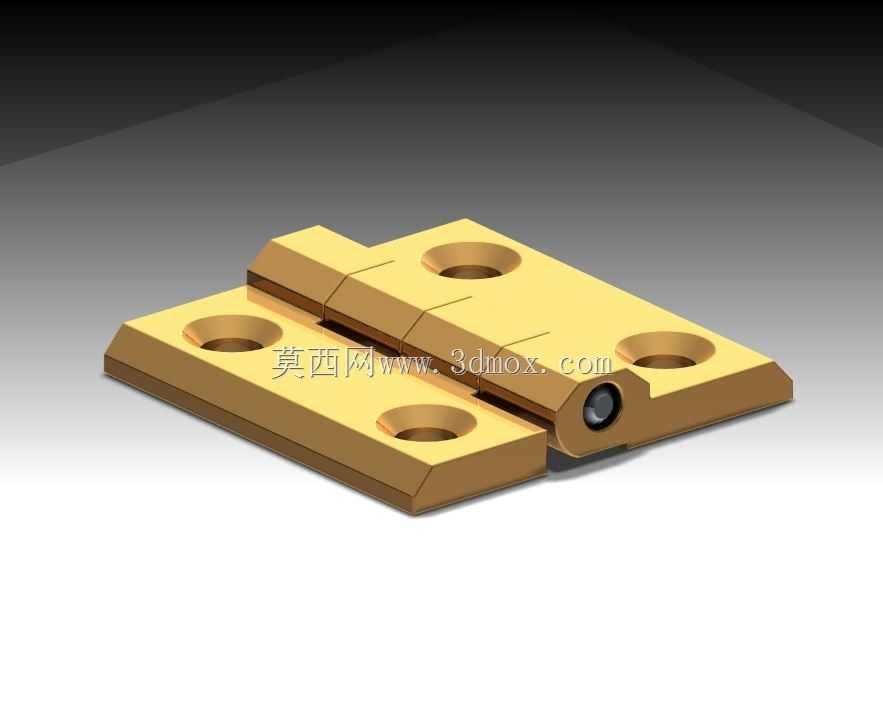

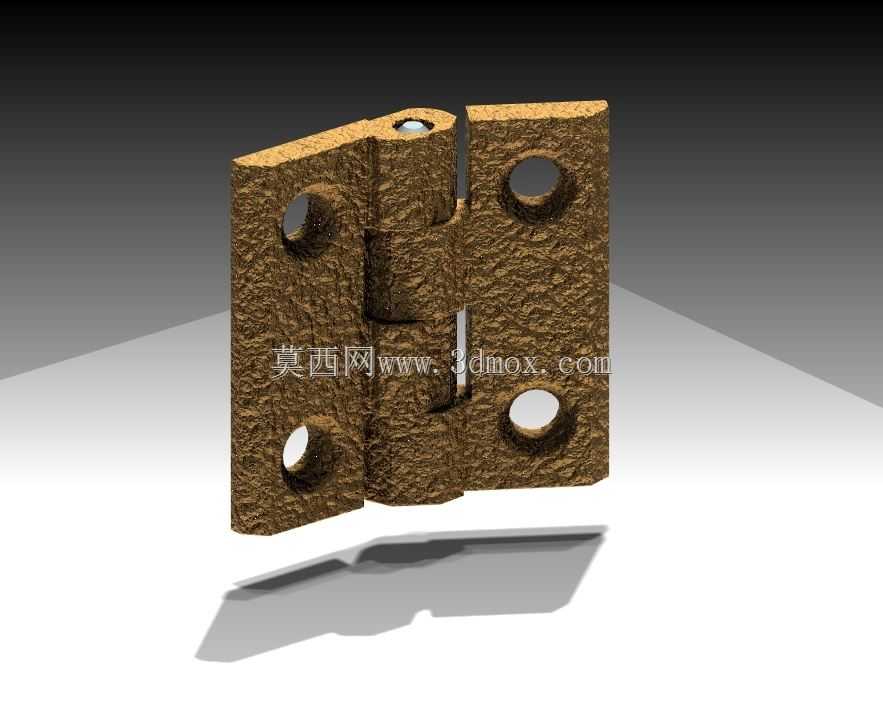

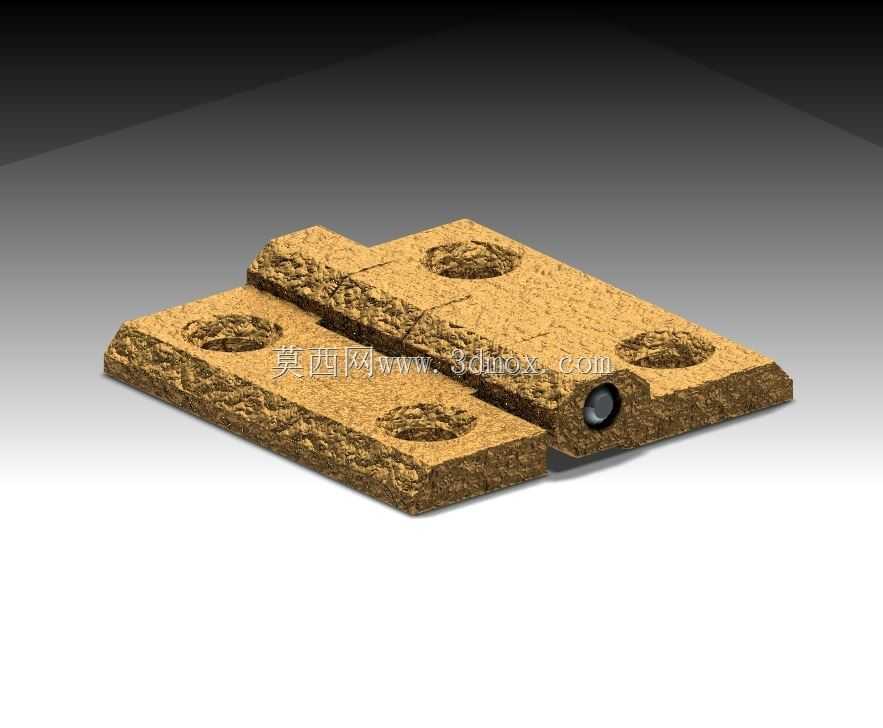

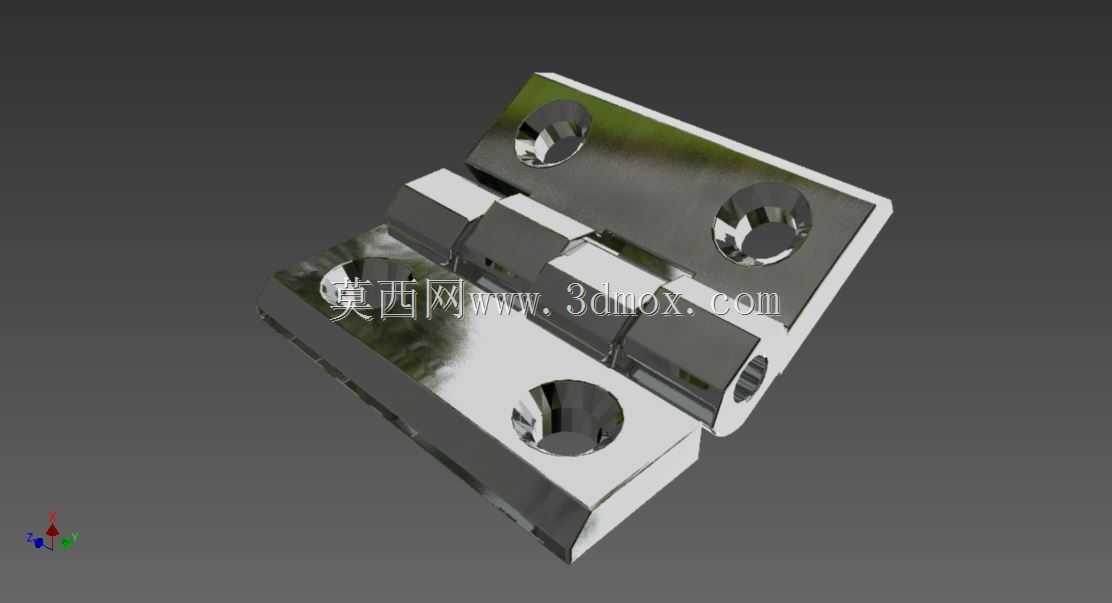

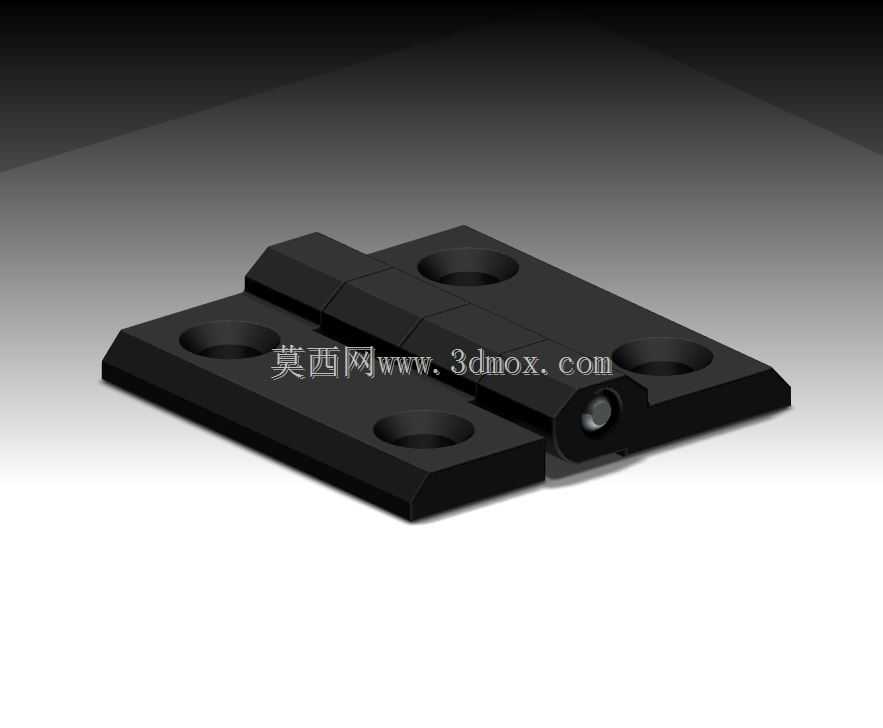

做设备结构设计这么多年，箱柜、防护门、小型工装盖板的铰接件选型，从来都是容易被忽略但直接影响整机使用体验的细节，这款拧上式铰链就是针对这类场景做的标准化结构设计。日常做中小型工业设备的电气柜门板、机床侧部检修盖板、自动化线旁的小型防护舱门、仓储类金属箱柜的翻盖连接时，经常会遇到安装空间局促、门板开合需要完全贴平侧边不突出、安装工序要尽量简化的需求，这款铰链的结构刚好匹配这类工况。从安装边界来看，这款铰链的外形尺寸为40*40mm，折合英制1.575*1.575英寸，属于中小型铰接件的常用规格，两个合页页片上各预留了两个沉头安装孔，安装时不需要在板材上做复杂的嵌槽加工，直接通过螺丝拧入板材预设的螺纹孔或者配合拉铆螺母就能完成固定，也就是拧上式安装的核心优势，不需要从页片背部穿装紧固件，在封闭腔体的门板安装场景下，能大幅降低装配难度，不用预留手部伸入拧螺母的操作空间，对薄板类门板的适配性尤其好。功能特性上，这款铰链的最大开启角度为180度，也就是说门板打开后可以完全贴合到柜体的侧立面，不会出现门板支棱在通道上影响人员通行、物料转运的情况，在车间通道旁布置的设备、需要频繁开启检修的工位旁设备上，这个开启角度能有效规避磕碰风险，也能让检修操作时的操作空间完全敞开，不会被半开的门板遮挡。设计思路上，这款铰链采用了对称式的页片布局，转轴部分做了隐藏式的包边处理，没有外露的转轴销钉突出面，一方面能避免车间内的粉尘、切削液进入转轴缝隙造成卡滞，另一方面平整的外表面不会勾挂操作人员的工作服、工具挂绳，符合工业设备的安全设计要求，页片的边缘都做了小倒角处理，没有尖锐的铣切毛边，安装和后期维护时不会划伤手部。实际选型时要注意，这款铰链的承重适配中小型门板，适合厚度在1.5mm到3mm之间的冷轧钢板、铝合金板材或者硬质工程塑料板材的连接，安装时两个页片的贴合面要保证共面度，避免开合时出现别劲的情况，转轴部分的配合间隙做了合理预留，常温工况下长期使用不会出现松旷异响，在没有强腐蚀的常规工业车间环境下，配合发黑或者镀锌的表面处理，就能满足长期使用的防护需求。做三维建模时，这个结构的转轴配合公差、沉头孔的深度参数、页片的厚度尺寸都做了标准化处理，可以直接调用到装配体里做干涉检查，不需要再重新绘制基础结构，能节省不少结构设计的时间，尤其是做系列化的箱柜产品时，这类标准铰接件的模型复用率很高，只要确认安装孔位和开合角度匹配，就能直接完成装配约束，不用反复调整配合关系。
