等节距圆柱压缩螺旋弹簧结构设计

在各类机械设备的结构设计中，压缩弹簧是应用频次极高的弹性缓冲元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲、冲压设备的卸料复位、阀门的启闭复位结构，都能见到这类圆柱螺旋压缩弹簧的身影。这类弹簧的核心作用是在承受轴向压力时产生弹性变形，将外部载荷转化为弹性势能，或是在载荷卸除时依靠自身弹力推动配套构件复位，同时也能承担缓冲吸震、载荷调节、力的传递等功能，是机械传动、支撑、缓冲系统中不可或缺的基础零件。

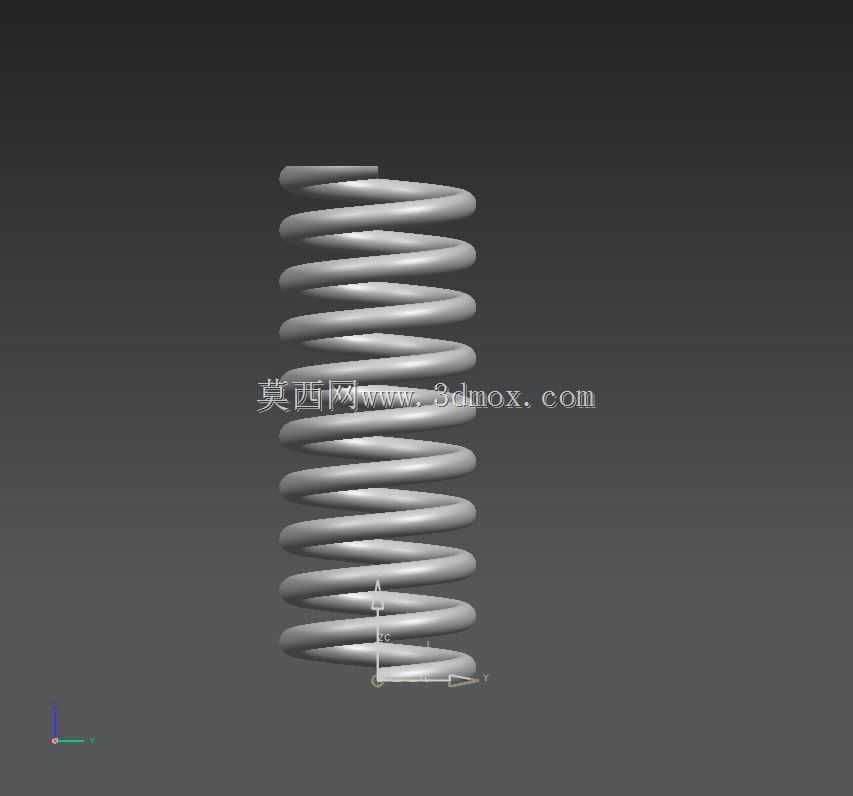

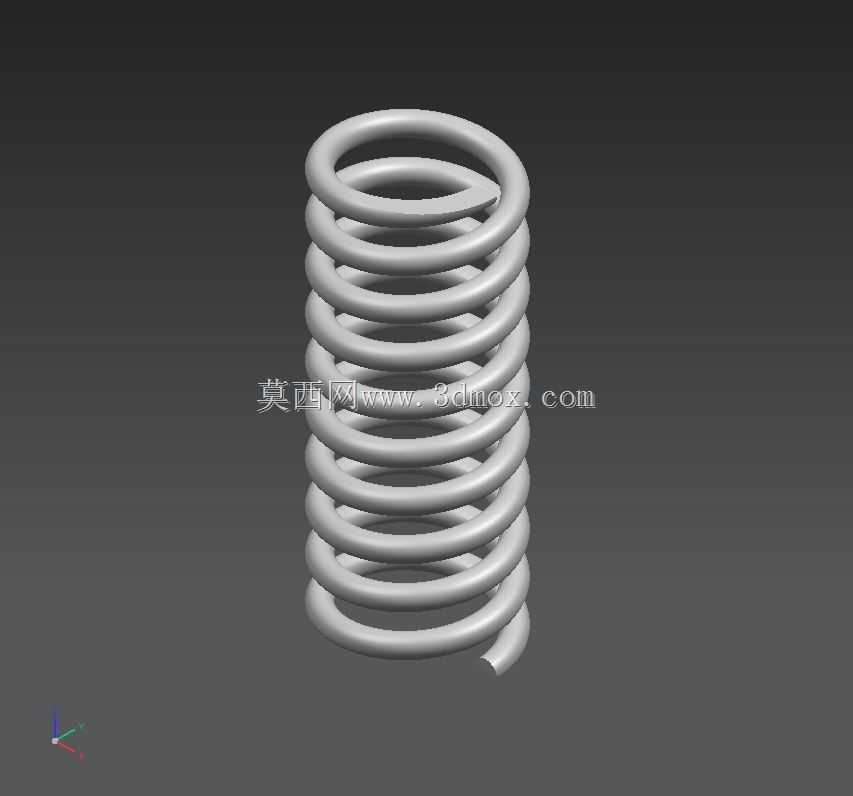

从设计思路来看，这款等节距圆柱压缩弹簧采用了常规的圆形截面弹簧钢丝绕制，两端设置有并紧磨平的支撑圈，这部分圈数不参与弹性变形，主要作用是保证弹簧在受压时的垂直度，避免工作过程中出现侧向偏移、卡滞的问题，支撑圈的端面磨平处理也能让弹簧与安装座的贴合更加平整，减少安装面的局部应力集中。弹簧的有效圈节距均匀分布，保证了在额定工作行程内的刚度线性度，也就是说在有效压缩行程内，弹簧的弹力与压缩量基本呈正比关系，方便设计人员在选型时精准计算载荷与变形量的匹配关系。

在实际选型应用时，首先要明确安装边界的尺寸约束：弹簧的外径需要匹配安装孔的内径，预留合理的配合间隙，避免弹簧受压膨胀时与孔壁发生摩擦卡滞；弹簧的内径则要适配安装导杆的直径，间隙控制在合理范围，既不能因为间隙过小导致弹簧伸缩时与导杆剐蹭磨损，也不能因为间隙过大导致弹簧失稳侧弯。自由长度的设计需要结合安装预压量与工作行程来确定，预压量的设置是为了避免弹簧在空载状态下出现窜动，同时保证初始状态下的贴合力，而最大压缩量则需要严格控制在弹簧材料的许用变形范围内，避免出现永久塑性变形，导致弹簧失效。

不同应用场景下对弹簧的性能要求也有区别，比如用于高频往复运动场景的弹簧，需要考虑弹簧的疲劳寿命，设计时要控制工作应力在材料的疲劳极限以下，同时两端支撑圈的打磨要光滑无毛刺，避免应力集中源引发的疲劳断裂；用于缓冲场景的弹簧，则需要结合冲击载荷的大小调整刚度，保证吸能效果的同时不会因为刚度过大导致缓冲失效，或是刚度过小导致压缩并圈引发刚性冲击。这款弹簧的螺旋升角采用常规设计，适配绝大多数通用场景的安装使用需求，绕制成型后的弹簧经过去应力回火处理，消除绕制过程中产生的内应力，保证尺寸稳定性与弹力一致性，表面可根据使用环境做防锈、喷塑等处理，适配不同工况的使用要求。
