减速齿轮箱内部传动结构三维设计

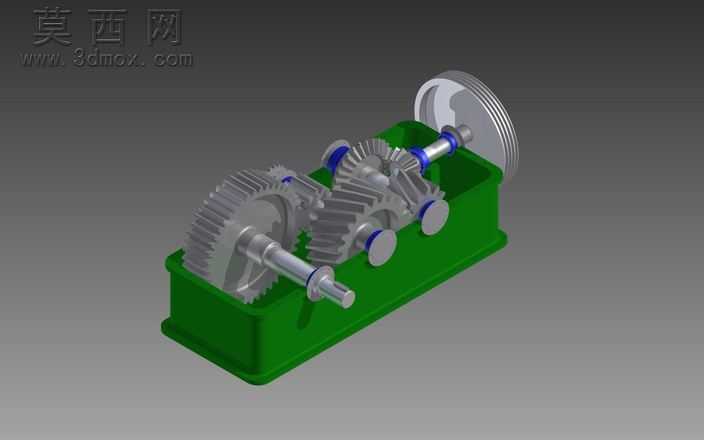

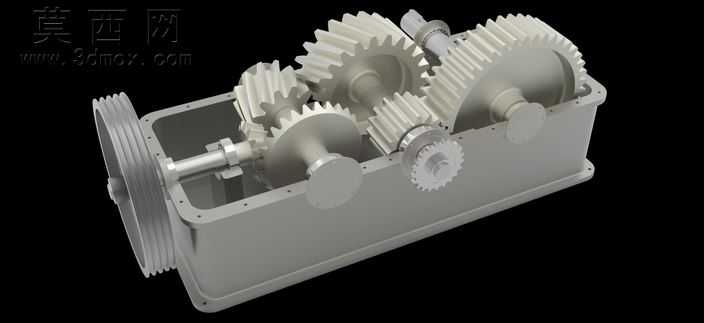

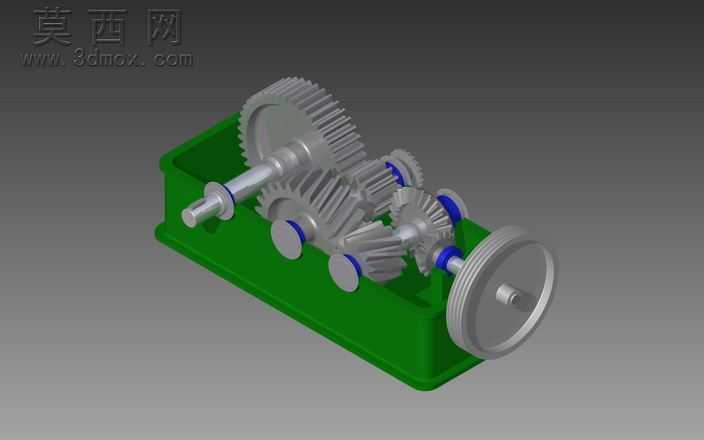

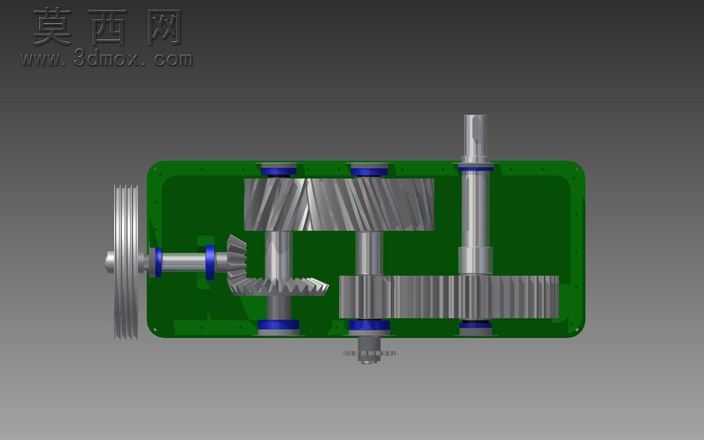

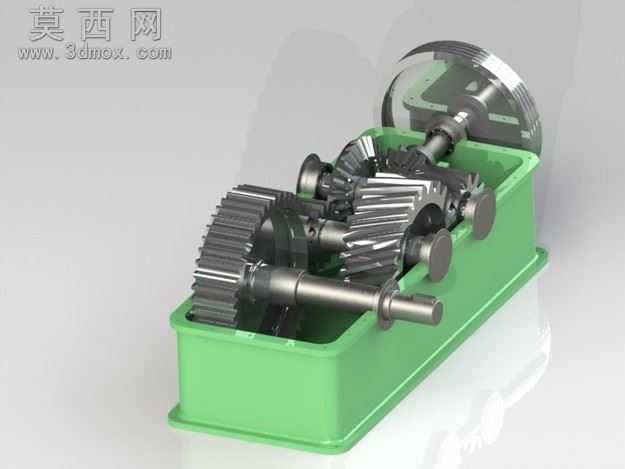

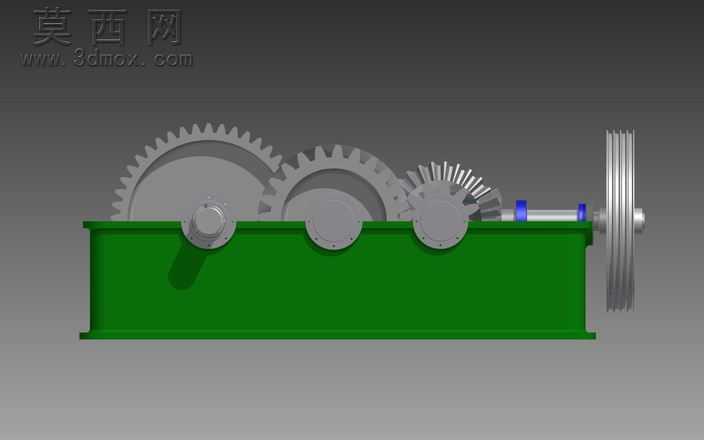

本作品为减速齿轮箱的三维结构设计，完整还原了定轴轮系减速传动的内部构造，建模过程严格遵循机械传动设计规范，对每一处传动部件的尺寸、配合关系都做了精准还原。建模阶段从传动方案布局入手，首先确定输入轴、中间传动轴、输出轴的空间排布位置，结合减速比要求匹配各级齿轮的模数、齿数与齿宽参数，依次完成锥齿轮输入级、斜齿轮中间传动级、直齿轮输出级的零件建模，每一个齿轮的齿形都按照渐开线齿廓标准生成，保证齿面啮合的合理性。轴类零件建模时，充分考虑轴承安装位、齿轮定位轴肩、密封件安装槽的结构细节，确保零件装配时的定位精度与轴向固定可靠性。箱体部分采用剖视视角呈现内部结构，绿色箱体材质做了哑光漆面质感处理，清晰展现内部传动件的排布逻辑；金属传动部件分别赋予不同的金属材质，齿轮齿面做了精钢质感处理，轴类零件添加了表面磨削的细腻金属纹理，轴承部件还原了滚动体与内外圈的装配结构，带轮输入部件还原了轮槽的细节特征。整体装配过程严格按照实际装配工艺顺序完成，先将轴承、齿轮依次压装到对应轴段完成轴系部件装配，再将各轴系部件装入箱体对应轴承孔位，完成轴向定位与端盖固定的结构模拟，最终呈现的模型可清晰展示动力从输入带轮传入，经锥齿轮换向、斜齿轮与直齿轮逐级减速增扭后从输出轴传出的完整传动路径。设计过程中充分考虑了齿轮箱的传动平稳性要求，斜齿轮级的选用可有效降低传动噪音与冲击，各级轴系的支撑点布局合理，可保证传动过程中的轴系刚度，减少齿轮偏载风险，整个模型结构完整，细节丰富，可用于机械原理教学演示、减速箱设计参考、传动方案验证等场景，能直观展现定轴轮系减速箱的工作原理与结构组成。
