模数8齿数20直齿圆柱齿轮三维设计

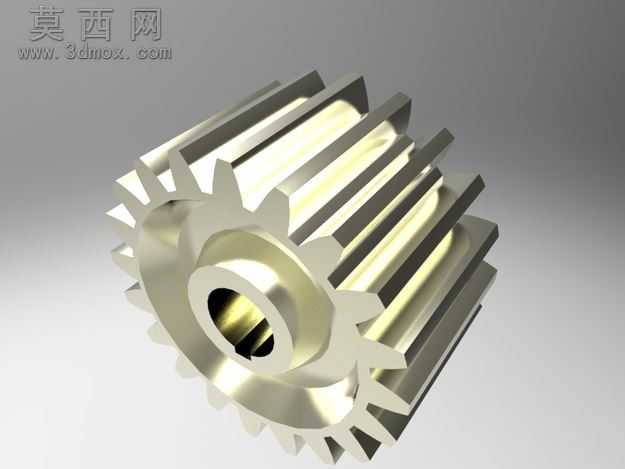

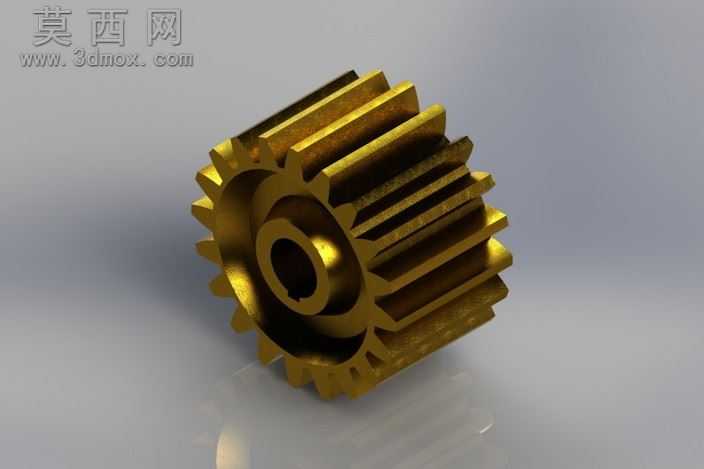

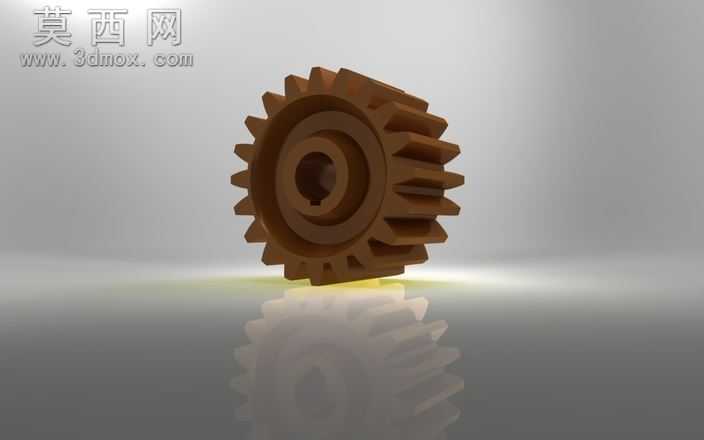

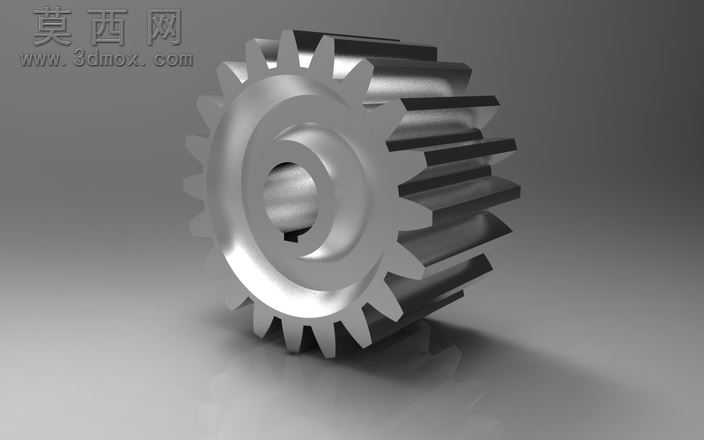

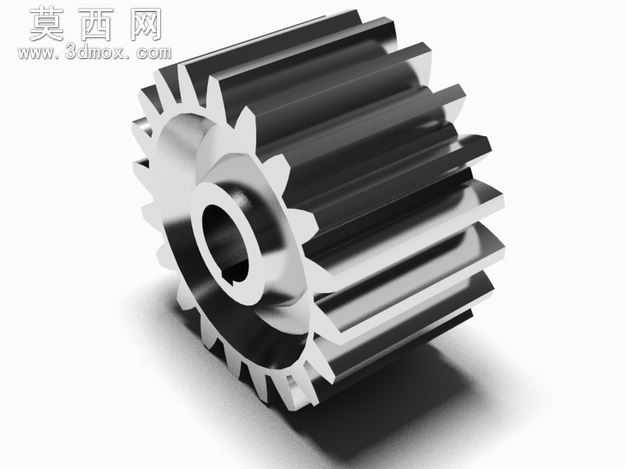

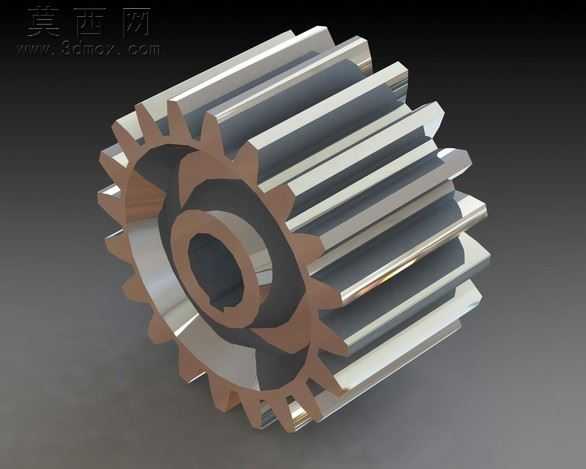

本直齿圆柱齿轮模型采用专业三维机械设计软件完成全参数化建模，建模过程严格遵循渐开线圆柱齿轮的设计规范，精准还原齿轮的真实结构特征。模型核心参数设定为模数8毫米、齿数20，建模阶段首先通过参数化公式推导渐开线齿廓的精确坐标点，绘制出单个轮齿的截面轮廓，通过拉伸特征生成单齿实体，再以齿轮中心轴线为阵列基准，完成20个轮齿的圆周阵列，保证轮齿分布的均匀度与齿距精度。齿轮中心设计有带键槽的安装轴孔，建模时精准匹配轴孔与键槽的尺寸公差，确保后续虚拟装配时可与对应传动轴实现无干涉配合，轮毂部分做了合理的厚度设计，兼顾结构强度与轻量化需求。材质渲染阶段采用金属合金钢材质，调整材质的金属度、粗糙度与环境反射参数，模拟真实机加工齿轮的金属质感，通过添加柔和的环境光影效果，清晰呈现轮齿的齿面轮廓、齿根过渡圆角与轮毂的结构细节，渲染视角选取斜向透视角度，可同时展示齿轮的端面齿形与轴向厚度特征。设计过程中重点考量齿轮的传动合理性，齿顶高、齿根高均按照标准齿轮参数设定，齿根处添加了标准过渡圆角，避免应力集中问题，提升齿轮的承载能力与使用寿命。模型整体结构完整，无多余几何特征，无破面、重叠面等建模缺陷，可直接用于机械传动结构的虚拟装配验证、运动仿真分析，也可作为机械设计教学的演示案例，帮助学习者理解直齿圆柱齿轮的结构特点与参数化建模逻辑，还可导入CAM模块生成数控加工代码，用于实际齿轮零件的机加工生产参考，适配多数主流三维设计软件的格式要求，具备较高的工程实用价值。
