多齿型彩色自行车链轮结构设计

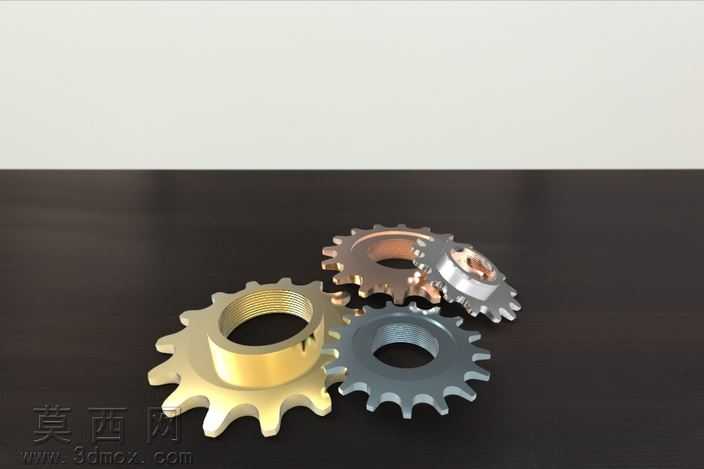

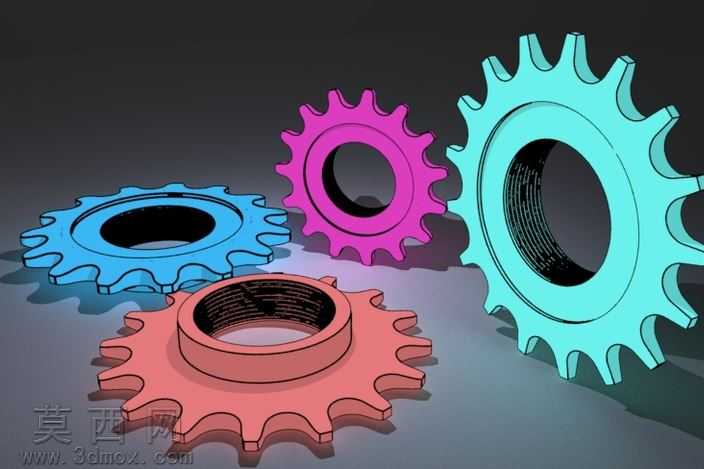

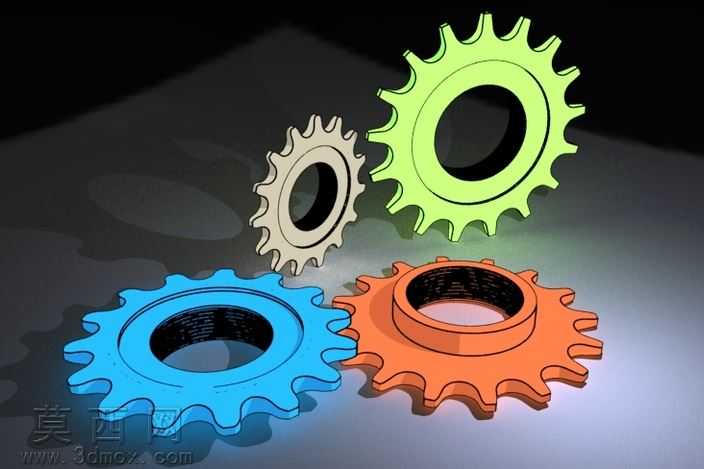

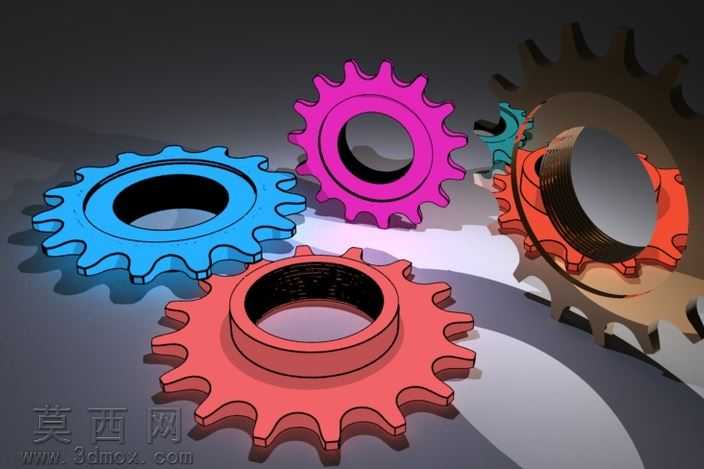

本次设计的自行车链轮采用三维参数化建模方式完成，针对不同齿数的链轮结构进行了统一的特征构建，首先以链轮的节圆、齿顶圆、齿根圆参数为基础，通过草图绘制完成单齿的齿廓曲线，采用圆周阵列的方式完成整圈轮齿的生成，保证每个轮齿的齿形角度、齿距误差控制在合理范围内，适配自行车链条的啮合传动需求。建模过程中针对不同齿数的链轮分别调整了齿根过渡圆角参数，避免轮齿根部出现应力集中问题，同时对链轮中心的安装孔位进行了标准化设计，预留了与自行车曲柄配合的安装定位结构，保证装配时的同轴度要求。渲染环节采用Keyshot完成材质与场景搭建，不同齿数的链轮分别赋予了差异化的哑光彩色材质，蓝色、玫红色、红色、棕褐色的材质区分可以直观呈现不同规格链轮的外形差异，材质设置时调整了表面粗糙度参数，模拟金属链轮经过表面喷涂处理后的质感，避免高反光材质造成的结构细节遮挡。场景布光采用多光源组合方案，主光源从斜上方投射，突出轮齿的立体轮廓与齿形边缘细节，辅助光源补充暗部光照，让链轮中心安装孔的结构、齿根的过渡结构都能清晰呈现，地面添加了柔和的阴影效果，增强模型的空间层次感。设计过程中以16齿链轮为基础原型，通过参数调整衍生出14齿、15齿、17齿等不同规格的链轮结构，在调整齿数时同步修正了齿顶圆直径与齿形压力角参数，保证每个规格的链轮都能与标准自行车链条实现顺畅啮合，不会出现卡链、跳链的传动问题。整体结构设计兼顾了实用性与展示效果，既还原了自行车链轮的真实传动结构特征，也通过差异化的色彩设置让不同规格的产品特征一目了然，可用于自行车传动系统的结构展示、配件选型参考以及相关教学演示场景。
