人头马玻璃洋酒瓶外观结构设计

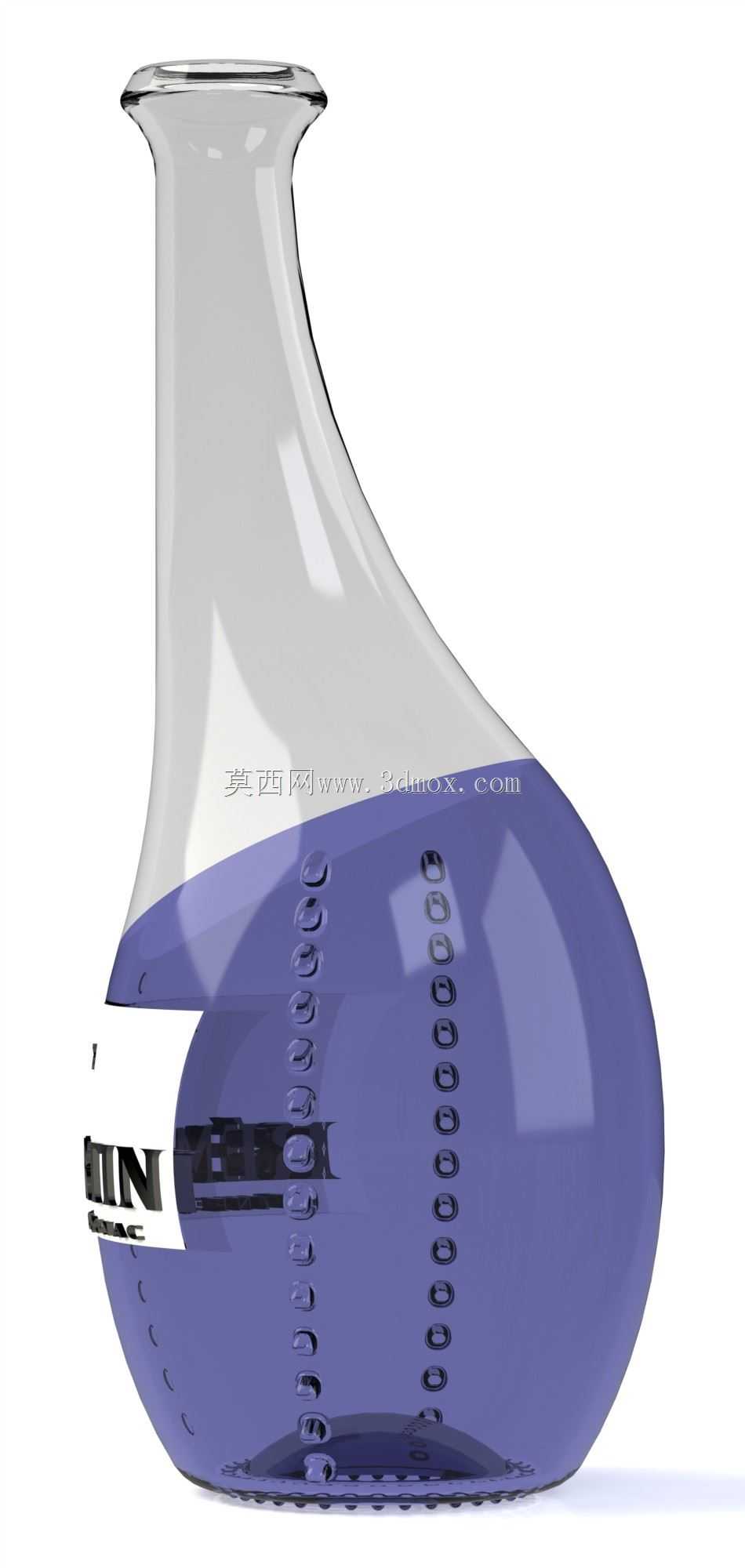

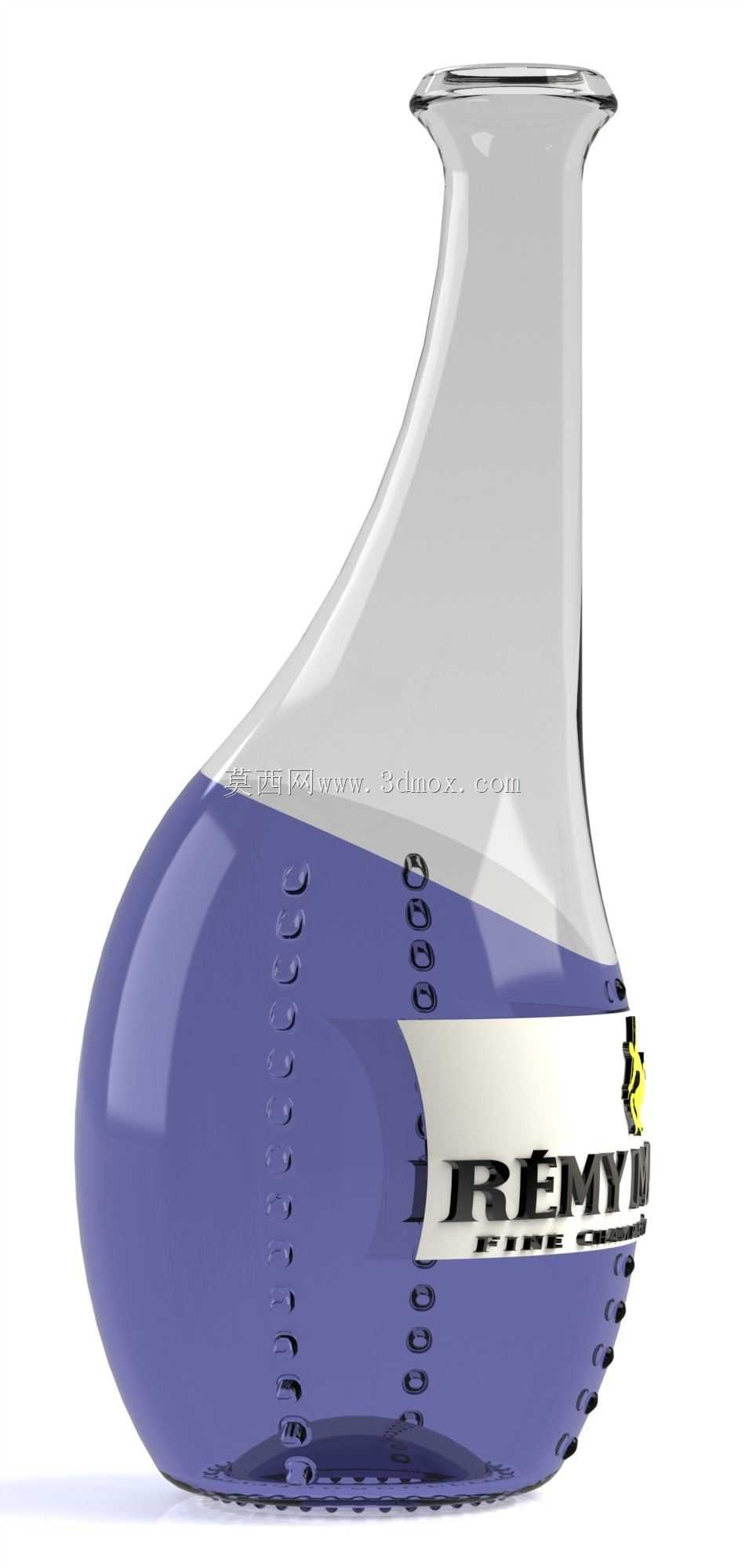

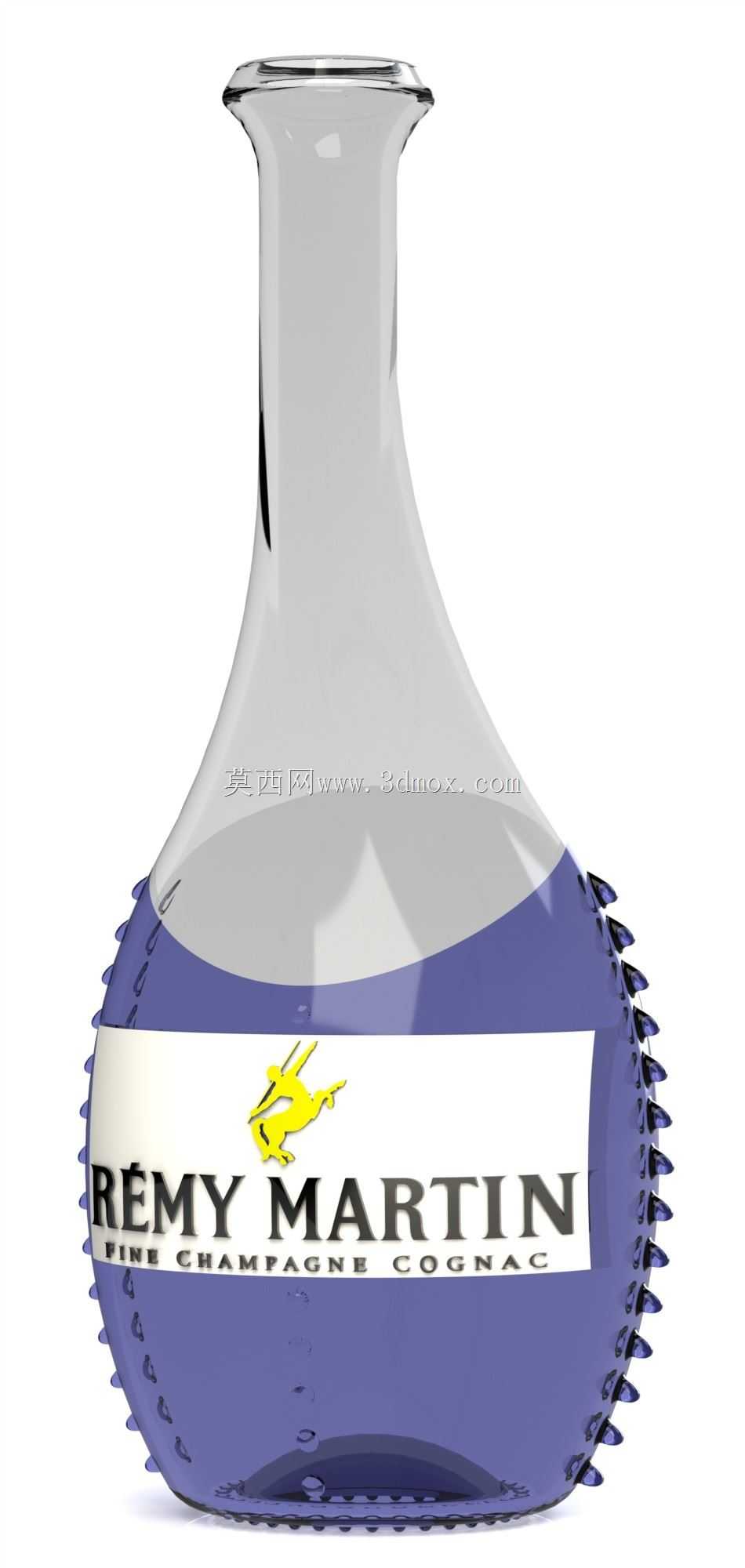

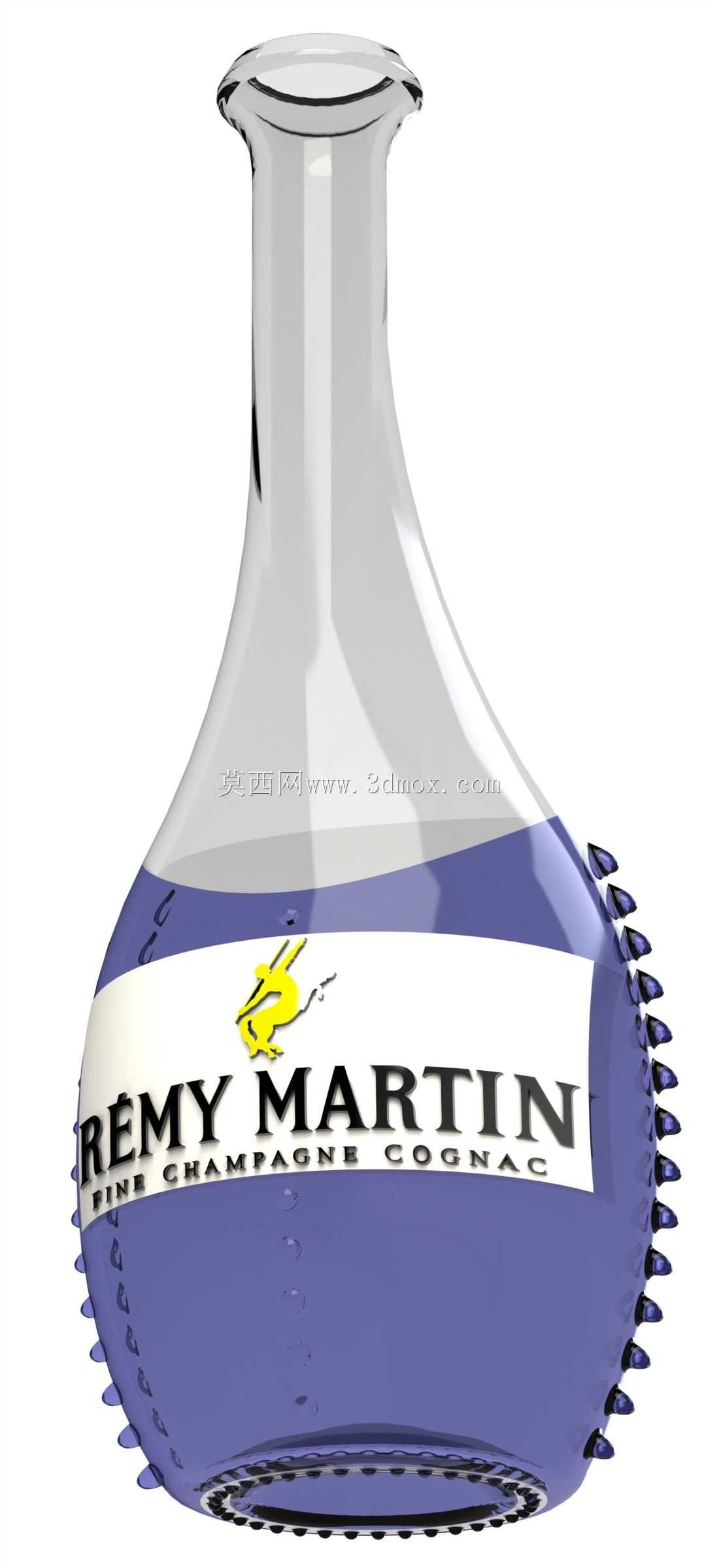

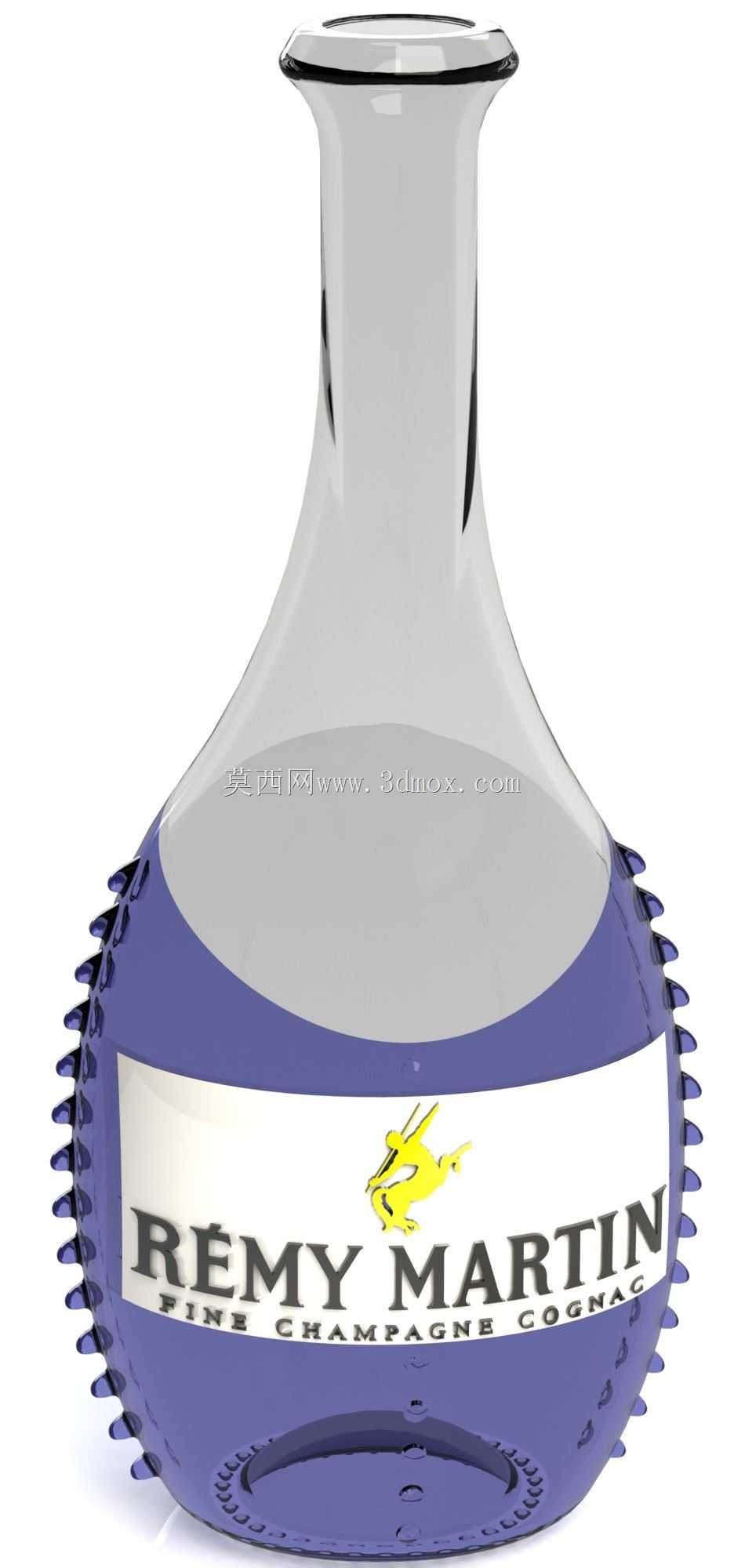

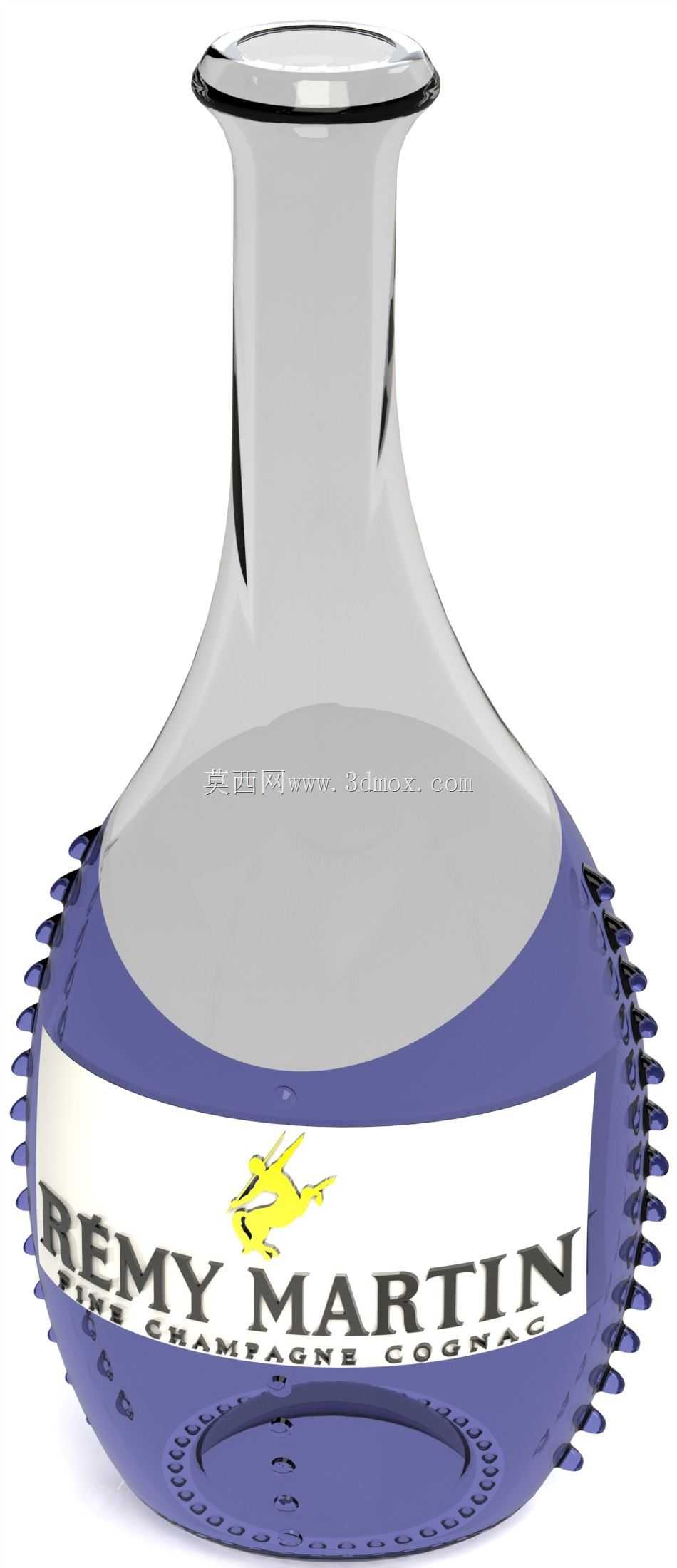

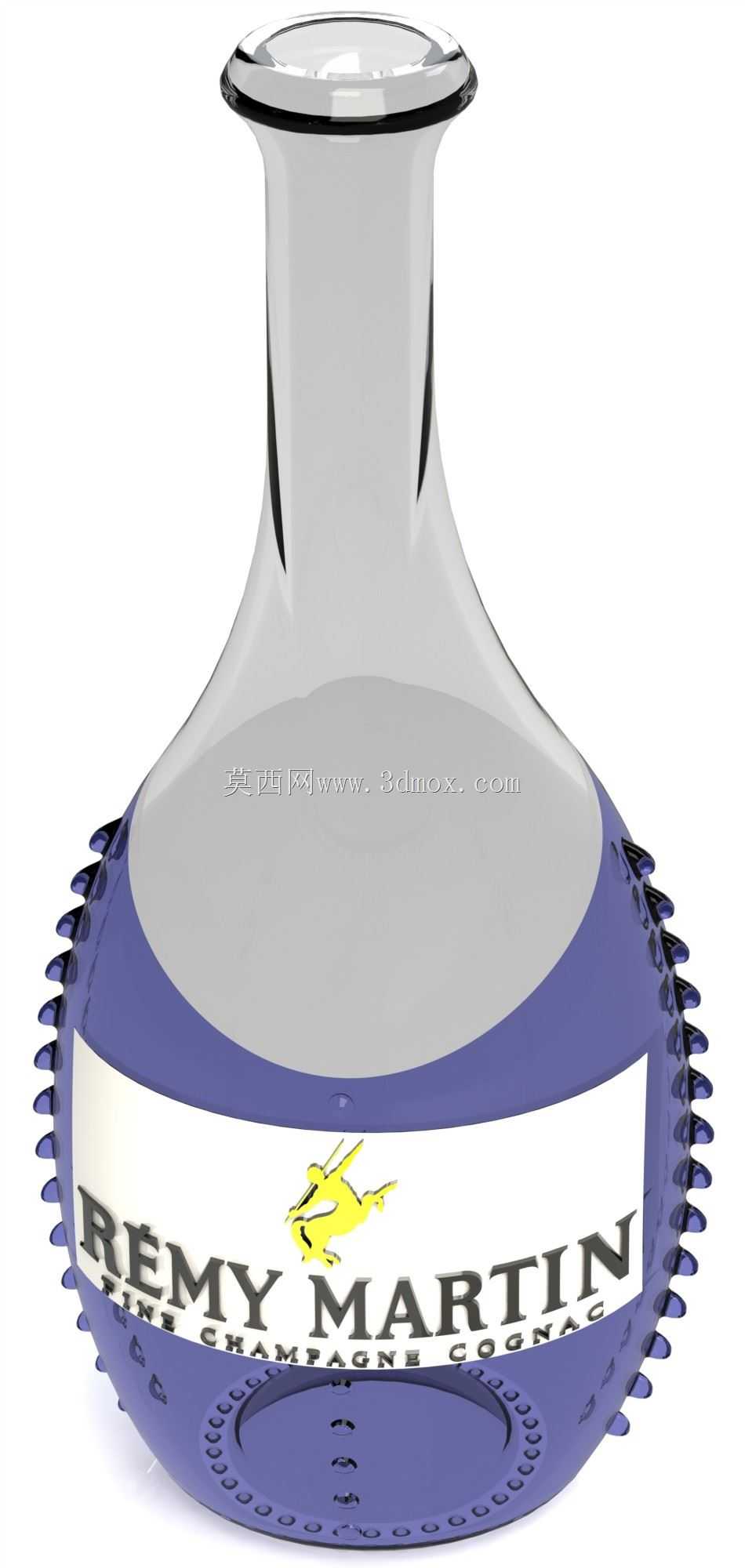

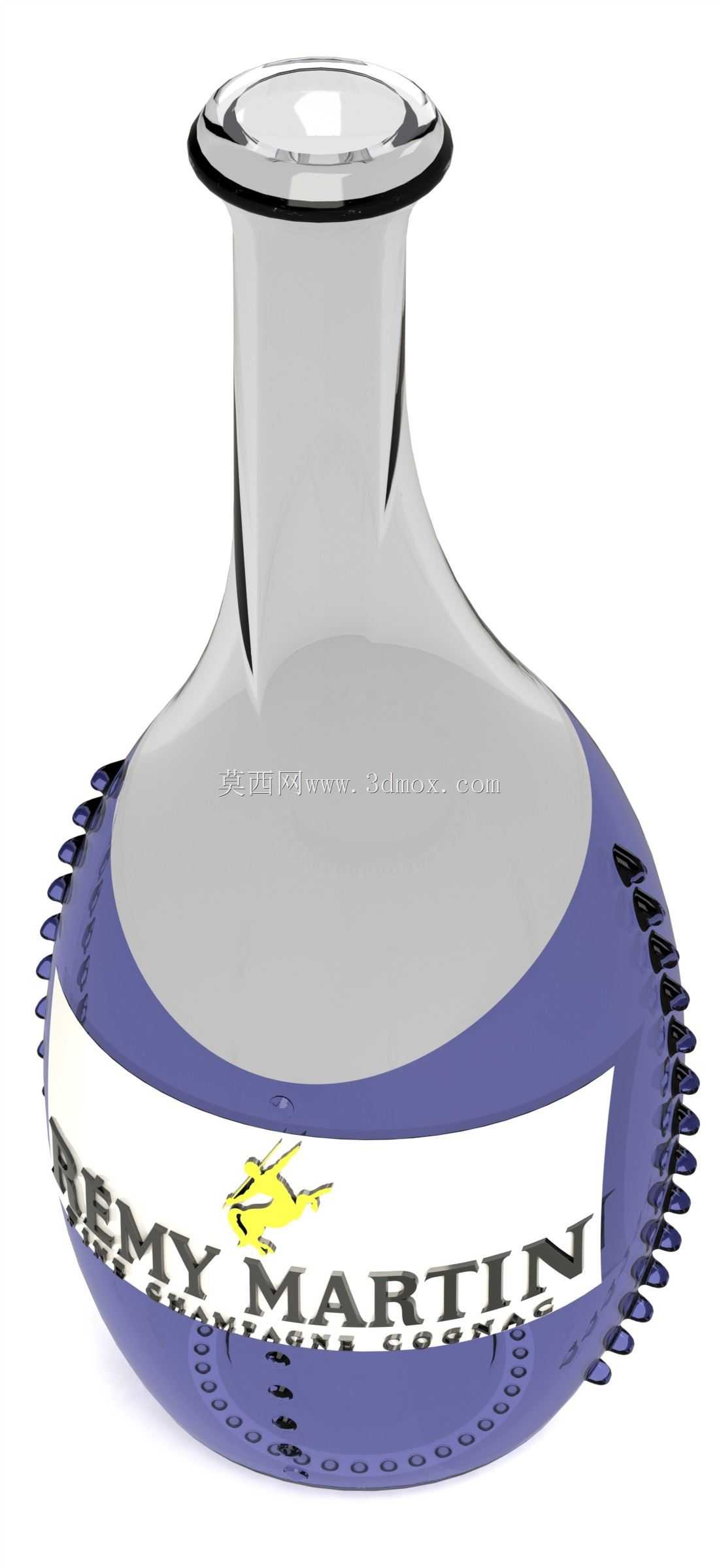

这款玻璃容器的建模工作，最初是承接高端酒水陈列道具开发需求启动的，落地场景覆盖线下品牌专柜展陈、商超酒水专区堆头展示、影视广告道具制作以及文创周边衍生开发多个方向，在实际项目中，这类高精度瓶体模型既可以直接导入渲染软件生成商业宣传物料，也能对接3D打印工艺制作等比例展示样件，还能为后续的包装适配、运输防护结构设计提供精准的外形基准。从结构设计逻辑来看，瓶身整体采用宽腹窄颈的经典造型，底部做了加厚的圆弧过渡处理，一方面是降低玻璃吹制过程中的应力集中风险，减少生产环节的残次率，另一方面宽底结构能大幅提升放置稳定性，避免日常陈列、取用过程中出现倾翻问题。瓶肩位置做了流畅的曲面收窄，衔接直筒型瓶口，瓶口的内径、外径以及螺纹段尺寸完全匹配行业通用的洋酒瓶盖密封标准，不需要额外调整就能适配现有量产的瓶塞、防伪盖组件，不需要单独开模做密封配件，能有效压缩配套供应链的成本。瓶身侧面的齿状凸棱结构不是单纯的装饰设计，建模时特意做了0.8mm的凸起高度和1.2mm的圆角过渡，这个尺寸既可以保证手持取瓶时的摩擦力，即使手部沾有少量水渍也能稳定握持，又不会因为棱角过于尖锐在玻璃生产时出现飞边、崩口的问题，同时凸棱的排布间距经过反复调整，刚好和瓶身标签的上下边缘对齐，能在贴标工序中起到天然的定位作用，减少贴标偏移的不良率。瓶身正面的标签区域做了微凹的平面处理，凹陷深度控制在0.3mm，这个深度刚好能让纸质标签嵌入后和瓶身曲面形成平滑过渡，不会出现标签边缘起翘的问题，同时凹陷区域的平面度公差控制在0.1mm以内，能保证丝印、烫金工艺在标签区域加工时的图案清晰度。建模过程中所有曲面都做了G2连续处理，完全还原玻璃吹制工艺的曲面顺滑度，没有生硬的棱角转折，瓶壁厚度按照量产玻璃容器的标准做了均匀的2.5mm等厚处理，底部加厚区域厚度达到5mm，既保证了瓶体的结构强度，能承受常规运输过程中的挤压、碰撞，又不会因为玻璃过厚导致整体重量超标，增加运输成本。整个模型的外形边界严格按照实物1:1还原，整体高度、最大腹径、瓶口高度的尺寸公差控制在0.2mm以内，不管是做外包装盒的内衬结构设计，还是做展陈支架的适配设计，都能直接提取模型的外轮廓尺寸做干涉检查，不需要反复测量实物调整参数，能大幅缩短后续配套设计的周期。在实际的项目应用中，这类高精度的瓶体模型还能用于虚拟展厅的数字化搭建，通过材质参数调整还原玻璃的通透质感、酒液的折射效果，不需要拍摄实物就能生成高真实感的展示画面，大幅降低品牌宣传的物料制作成本。
