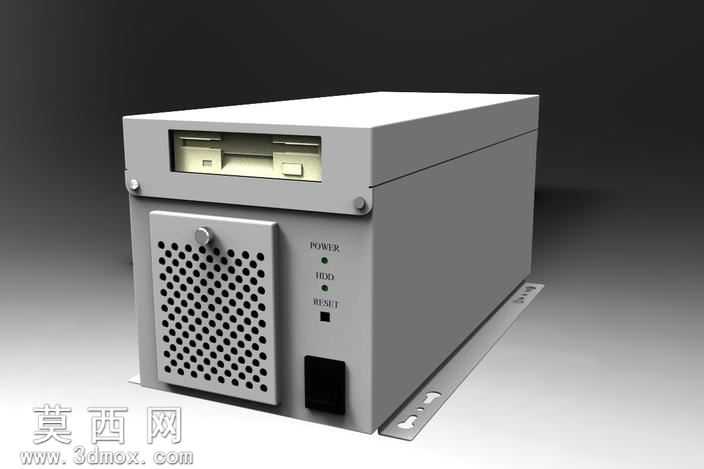

本作品为工业嵌入式控制机箱的三维设计方案,建模阶段采用自顶向下的设计逻辑,先通过基准面搭建整体尺寸框架,确定机箱的长宽高比例与安装固定位的基准坐标,再逐步拆分出顶盖、前面板、侧围板、安装支脚等独立零部件,确保各部件装配间隙控制在工业钣金加工的合理公差范围内。前面板区域做了功能分区设计,上方预留软驱或老式存储设备的安装仓位,中部设置带锁的通风防护门,门板上排布矩阵式散热通孔,兼顾通风散热效率与内部元器件的防护需求,通风门旁设置电源指示灯、运行状态指示灯与复位按键的安装位,按键与指示灯的开孔尺寸严格匹配工业标准件的安装规格。机箱底部两侧设计带安装孔的L型固定支脚,支脚与箱体主体做一体化钣金折弯结构设计,既保证安装固定的结构强度,也简化了后期钣金加工的工序流程。材质与渲染阶段,箱体主体采用哑光磨砂工业灰金属材质,还原冷轧钢板钣金喷塑后的真实质感,前面板的功能按键做黑色哑光塑料材质区分,指示灯区域预留半透明透光材质位,通风孔做金属冲孔的细节质感处理,固定螺丝采用镀锌亮面金属材质,通过不同材质的粗糙度、反光度参数调整,还原工业设备的真实视觉效果。结构设计上充分考虑工业场景的使用需求,箱体采用拼接式钣金结构,各板件之间通过螺丝固定连接,方便后期内部元器件的装配与维护,通风区域的开孔率经过合理计算,在保证结构强度的前提下最大化通风面积,安装支脚的开孔位置适配标准工业机柜的安装尺寸,可直接嵌入标准工控机柜使用,整体设计兼顾工业实用性与外观规整性,符合工业控制设备的设计规范。
------分隔线----------------------------
- 上一篇:翻盖式防护壳内置电路组件结构设计
- 下一篇:数据中心机房交换机面板场景三维设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 28.32 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,STEP/IGES,效果图,SolidWorks,其它,
- 软件分类 配电柜
