翻盖式防护壳内置电路组件结构设计

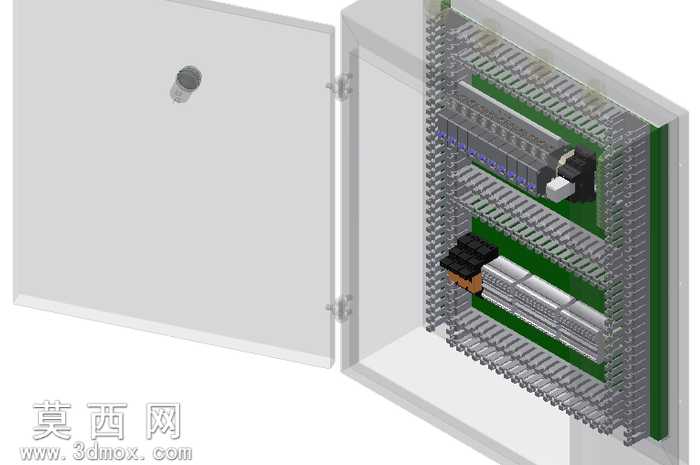

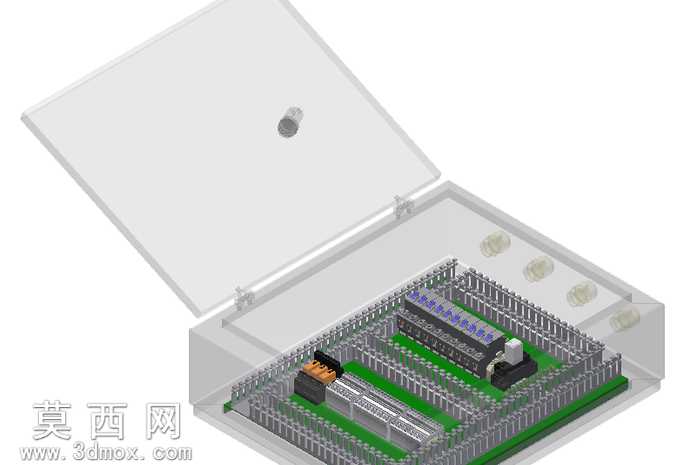

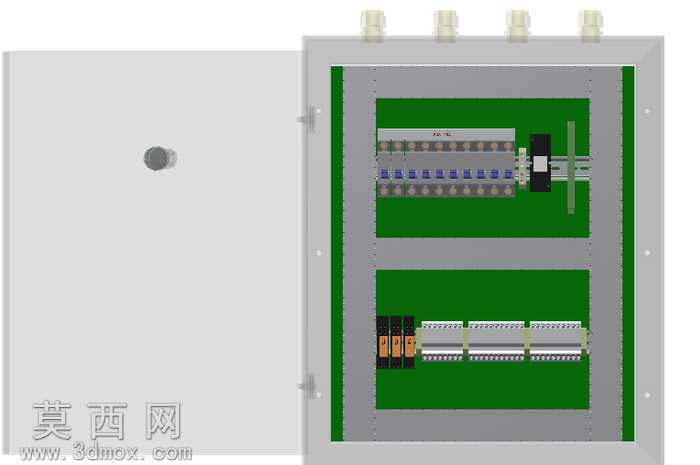

本作品采用Autodesk Inventor完成全参数化三维建模，整体为翻盖式方形防护盒结构，建模过程中先通过草图绘制确定盒体底座与上盖的外轮廓尺寸，利用拉伸命令生成基础实体，再通过抽壳命令预留出均匀的壁厚，保证壳体的结构强度与轻量化需求。上盖与底座的连接部位设计了一体化的铰接结构，建模时对铰接轴的配合间隙做了精准参数设置，确保开合动作顺畅无卡滞，同时在盒盖内侧预留了缓冲凸台结构，避免闭合时与内部组件发生硬碰撞。内部结构设计上，底座内设置了多层排布的围挡式定位结构，用于固定绿色电路板基底，电路板上的多排引脚式元件通过阵列命令完成批量排布，保证元件间距符合电气安装规范，同时对板载的黑色连接器、橙色接线端子等异形元件单独建模，还原元件的真实外形与安装位置，确保各部件之间不存在干涉问题。材质渲染阶段，为盒体外壳赋予半透明磨砂塑料材质，既可以直观展示内部组件的排布情况，又能体现防护壳体的质感；电路板部分赋予哑光绿色PCB材质，金属引脚赋予亮面金属材质，接线端子根据部件属性分别赋予黑色绝缘塑料与橙色工程塑料材质，不同材质的光影参数经过反复调试，让整体渲染效果层次分明，清晰区分不同功能的部件。设计思路上，整体结构优先考虑内部电气组件的防护需求，围挡结构既可以实现电路板的快速定位安装，又能在盒体受到外力冲击时对板载元件起到缓冲保护作用，盒体边角处做了圆弧过渡处理，避免尖锐边角带来的安装使用风险，同时整体结构的装配关系完全参照实际电气封装盒的生产装配逻辑设计，所有配合部位的公差参数都符合常规注塑加工的工艺要求，可直接用于后续的结构验证与生产参考。
