上悬式铝合金外开窗三维设计模型

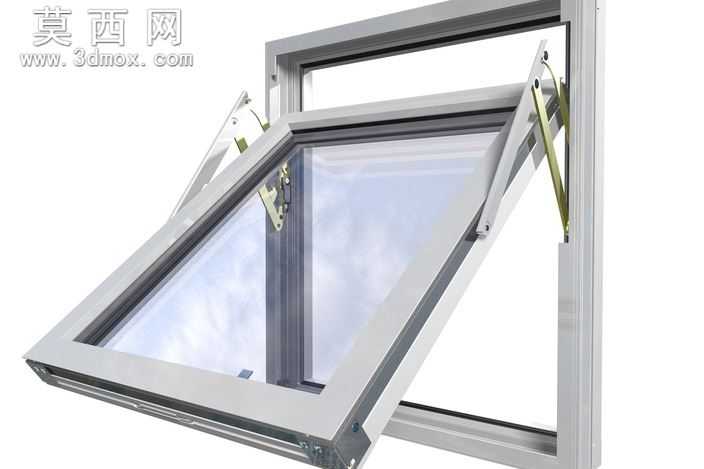

本模型为上悬式铝合金外开窗的完整三维设计成果，建模过程严格遵循民用建筑门窗的实际生产规范，完整还原了该类窗型的全部结构细节。建模阶段首先依据常规民用窗的尺寸比例搭建整体框架，精准还原了铝合金窗框的多腔体结构，窗框的拼接处做了符合实际加工工艺的45度切角拼接处理，框体的壁厚、密封槽位、五金安装位都按照真实型材参数进行1:1复刻，没有做简化省略。窗扇部分同样采用铝合金型材建模，玻璃部分区分了中空玻璃的双层结构与中间空气层，玻璃与窗扇的衔接处还原了密封胶条的嵌装结构，胶条的截面形态、安装位置都贴合实际装配要求。核心的滑撑五金部分做了精细化建模，还原了多连杆式滑撑的铰接结构，每一处连接轴、连杆的弯折角度、固定螺丝的位置都精准呈现，能够直观展示窗扇开启时的运动轨迹，开启角度符合民用建筑安全规范要求。材质渲染阶段，铝合金框体赋予了哑光银白的金属材质，还原了断桥铝型材的表面氧化质感，玻璃部分设置了半透明带轻微反射的材质，模拟真实钢化玻璃的光学效果，滑撑五金赋予了亮面不锈钢材质，区分出不同部件的材质差异，密封胶条则使用了哑光黑色橡胶材质，整体渲染效果真实自然，能够清晰呈现各部件的装配关系。设计思路上，该模型兼顾了外观展示与结构验证的需求，既可以用于建筑效果图的窗型搭配展示，也可以用于门窗结构的教学演示、五金配件的适配验证，完整还原了上悬窗向外开启、上部铰接固定的结构特点，能够清晰展示该类窗型通风时防雨、占用室内空间小的结构优势，模型的各部件均做了独立分组，方便后续进行材质调整、结构拆解或者工程图导出操作。
