家具用圆柱式合页铰链结构设计

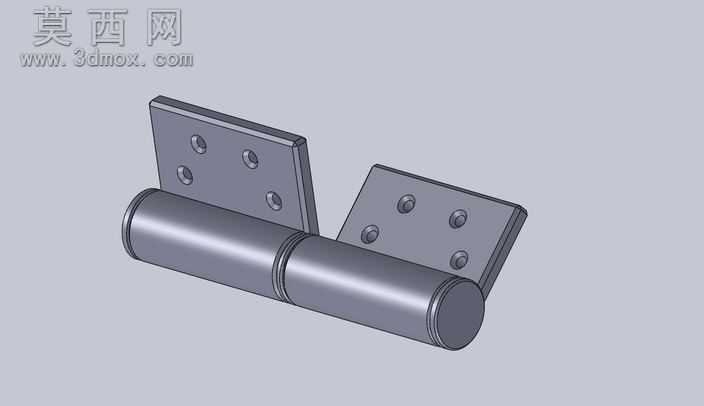

本模型为家具配套使用的圆柱式合页铰链，整体采用三维参数化建模完成，建模过程中严格遵循五金配件的实际生产尺寸规范，对每一处结构细节都做了精准还原。模型主体分为上下两个铰接单元与中间的转轴结构，上下两个安装页片分别设计了对称排布的安装孔位，孔位的间距、孔径都经过尺寸校验，可直接匹配常规家具门板与柜体的安装螺丝规格，无需二次调整尺寸。在材质表现上，模型对金属部件做了抛光不锈钢材质的渲染设置，还原了亮面金属的反光质感与细腻的表面肌理，转轴顶端的阻尼端盖则采用了深色耐磨工程塑料材质，通过材质参数的调整区分出不同部件的质感差异，渲染出的效果图能够清晰展现产品的外观细节与装配状态。结构设计上，该铰链采用同轴心圆柱铰接结构，中间转轴与上下页片的轴套采用间隙配合设计，既保证了铰接转动的顺畅度，又避免了转动过程中出现晃动松脱的问题，上下页片与轴套的连接部位做了圆角过渡处理，既消除了尖锐边角的安全隐患，也提升了产品整体的美观度。建模过程中优先采用实体建模方式构建基础外形，再通过拉伸切除、阵列等特征完成安装孔、定位槽等细节结构的制作，所有特征都保留了完整的参数化历史记录，可根据实际使用需求调整页片尺寸、孔位数量、转轴直径等参数，适配不同厚度、不同重量的家具门板使用需求。模型还对铰接转动的活动范围做了限位结构设计，能够限制门板的开合角度，避免开合过度造成门板或柜体的磕碰损伤，整体结构紧凑，安装便捷，兼具实用性与美观性，可用于家具设计方案的装配演示、五金配件的选型参考以及相关产品的结构优化设计参考。
