家用花园浇灌用分体结构潜水泵

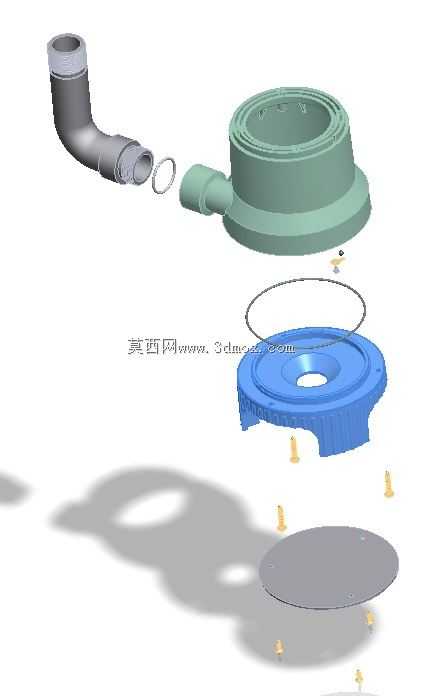

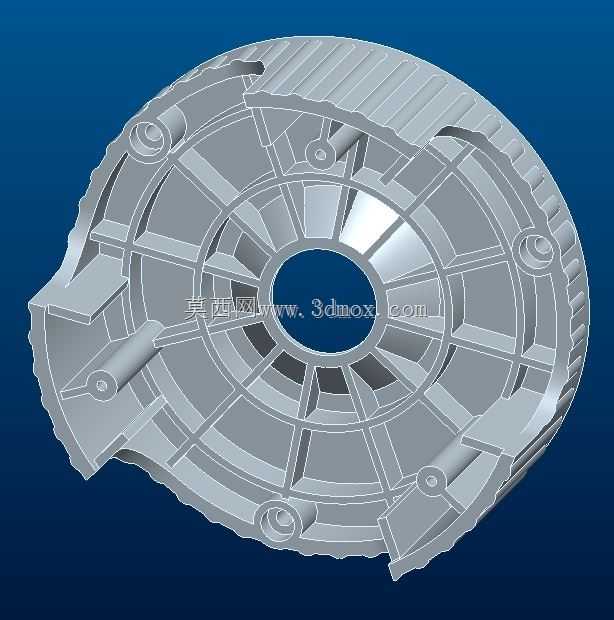

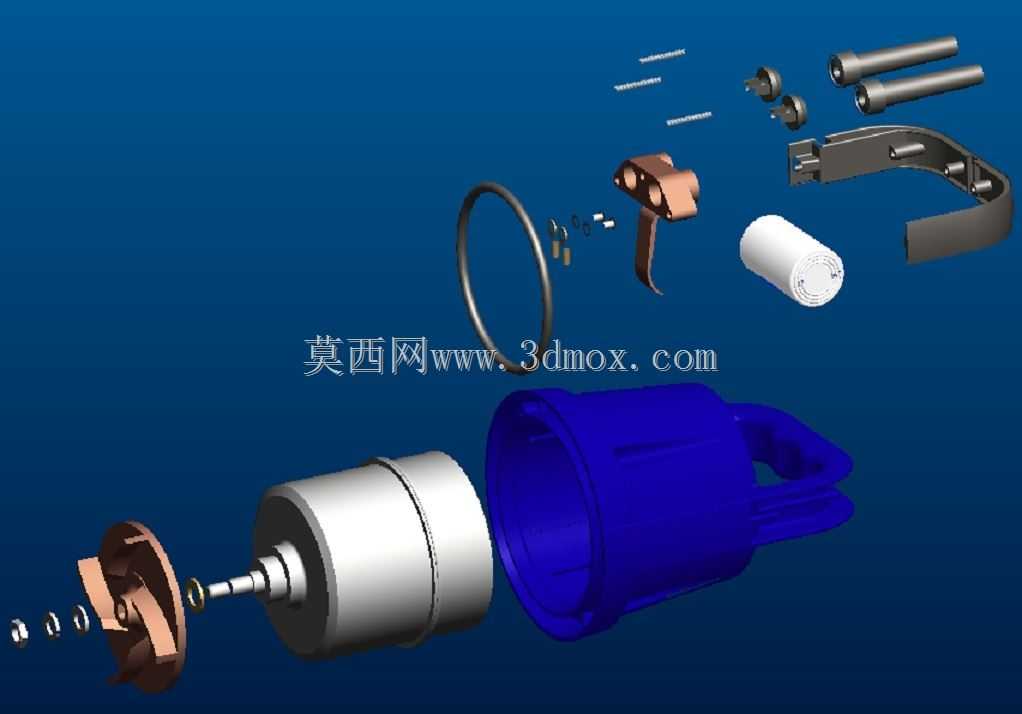

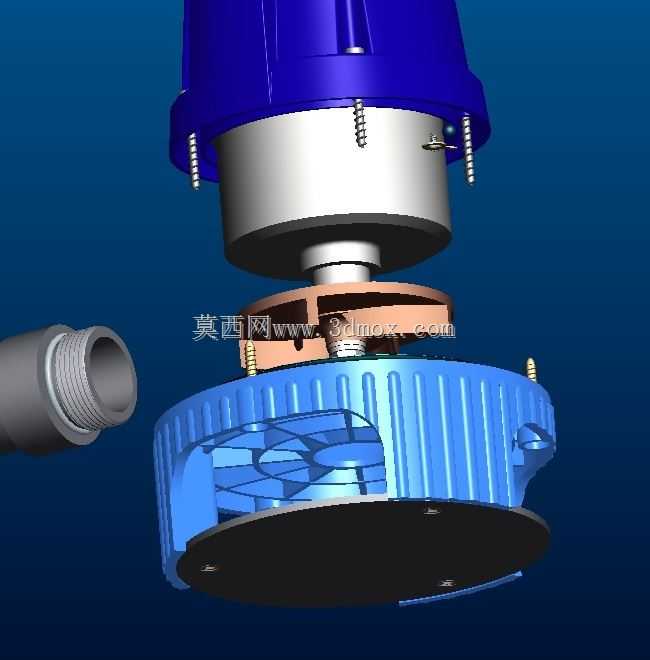

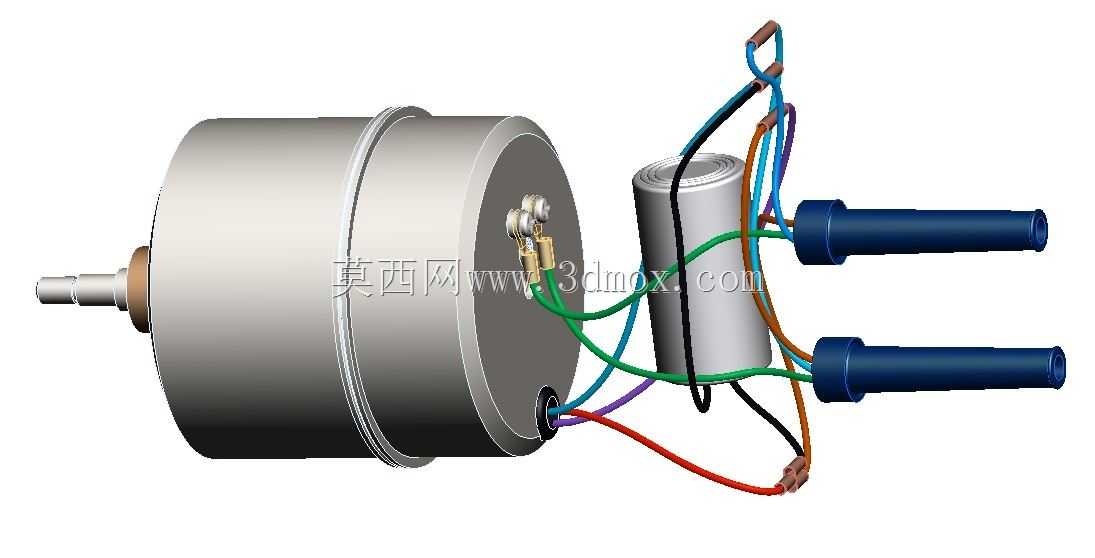

这款潜水泵的结构设计偏向民用小型给排水场景，日常可放置在庭院储水池、室内景观水池、小型集水坑内完成水体输送作业，适配花园浇灌、景观水循环、小型积水排空这类低扬程输水需求。从结构拆分来看，上部为驱动段，采用筒式金属壳体包裹动力部件，周向均匀布置的紧固件实现上端盖与壳体的刚性连接，既保证动力腔的密封性能，也能在水下作业时隔绝水体侵入动力部件，避免出现绝缘失效问题。下部为过流段，蓝色工程塑料材质的泵壳采用带竖向加强筋的结构设计，在控制整体重量的同时提升壳体抗水压形变能力，泵壳内部的流道做了圆弧过渡处理，能减少水体在流道内的紊流损失，提升输水效率。叶轮位于动力输出轴的下端，采用半开式结构设计，对水体中的细小杂质有一定通过性，避免小颗粒杂物卡滞叶轮导致设备停转，适配民用场景下水质相对复杂的使用条件。侧面的出水接头采用外螺纹标准接口，可直接对接常用的民用输水软管，不需要额外配置转换接头，降低现场安装的适配成本。设计过程中优先考虑民用场景的安装便捷性，整体采用立式同轴结构，重心沿轴线分布，放置在水池底部时不需要额外的固定支架，依靠自身重量即可保持稳定姿态，不会因为水流冲击出现倾倒问题。安装边界方面，设备整体外径控制在常规民用井口、小型水池检修口的通过尺寸范围内，不需要对现有储水设施做结构改造即可直接投放使用，动力段与过流段的连接位置设置了多重密封结构，在长期浸水工况下能避免水体渗漏到动力腔，延长设备的无故障运行周期。日常维护时只需要拆开下部泵壳即可清理叶轮处缠绕的杂物，不需要拆解上部动力部件，降低普通用户的维护操作门槛。
