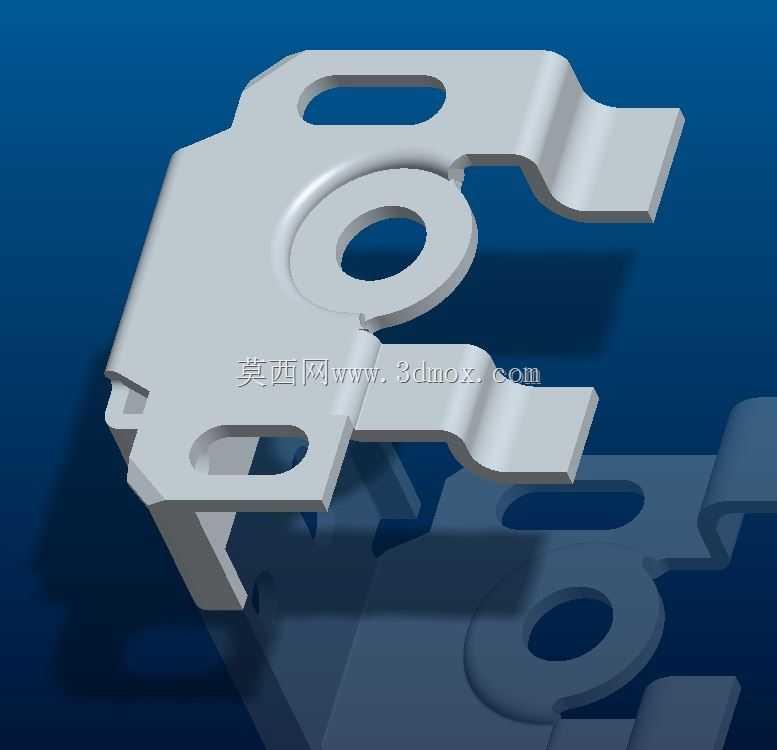

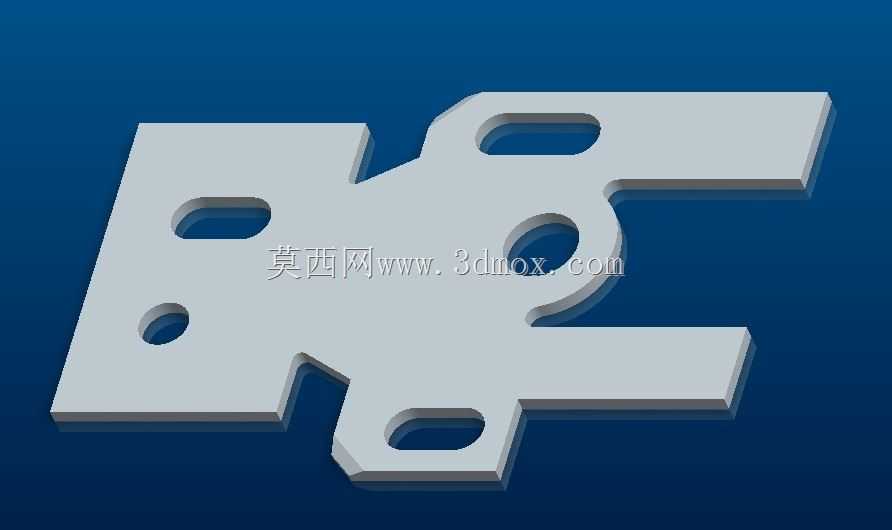

2号支架加工用渐进式冲压工装结构

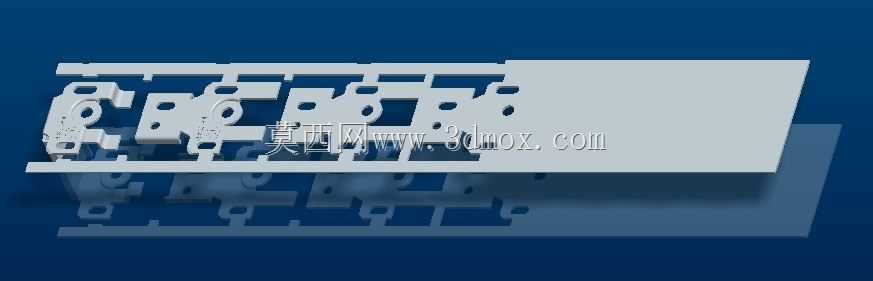

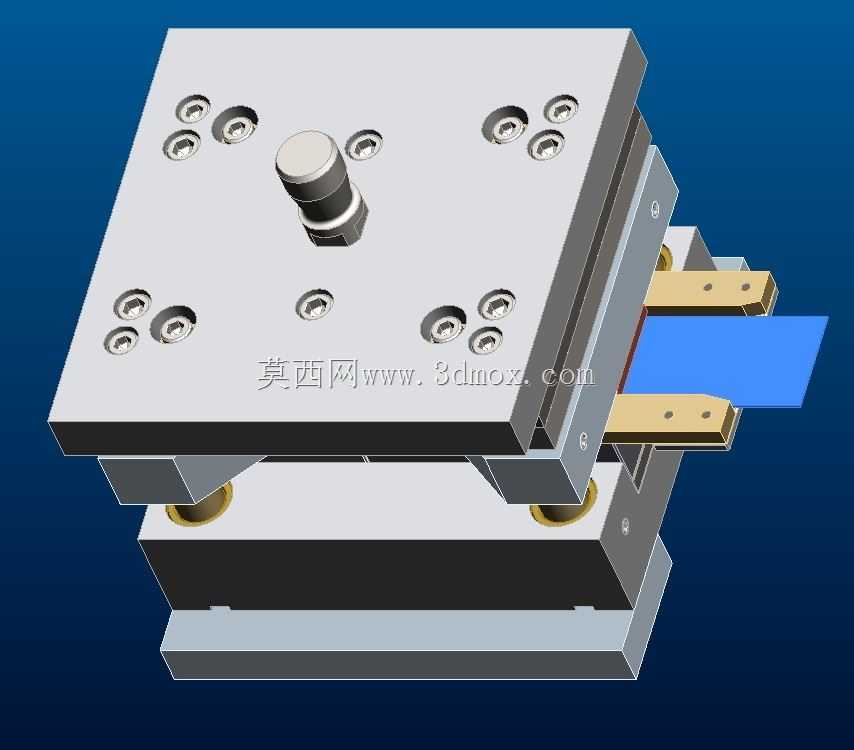

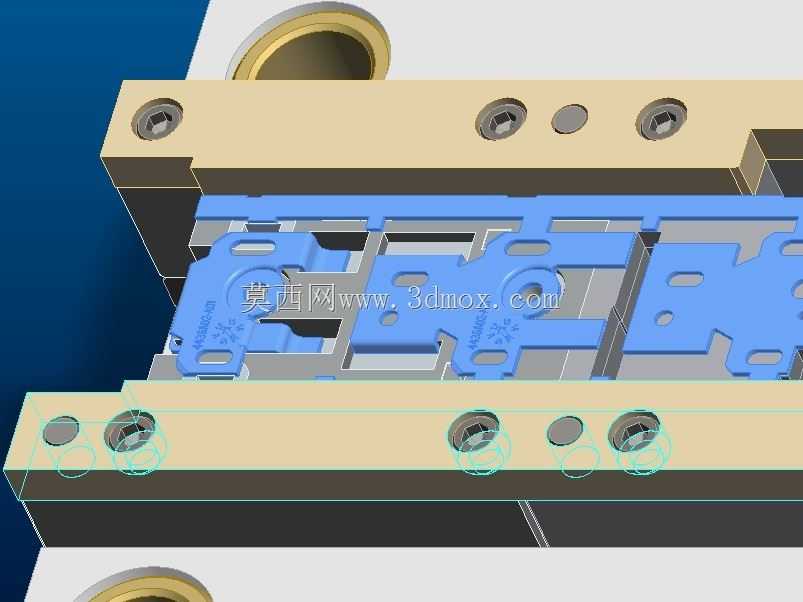

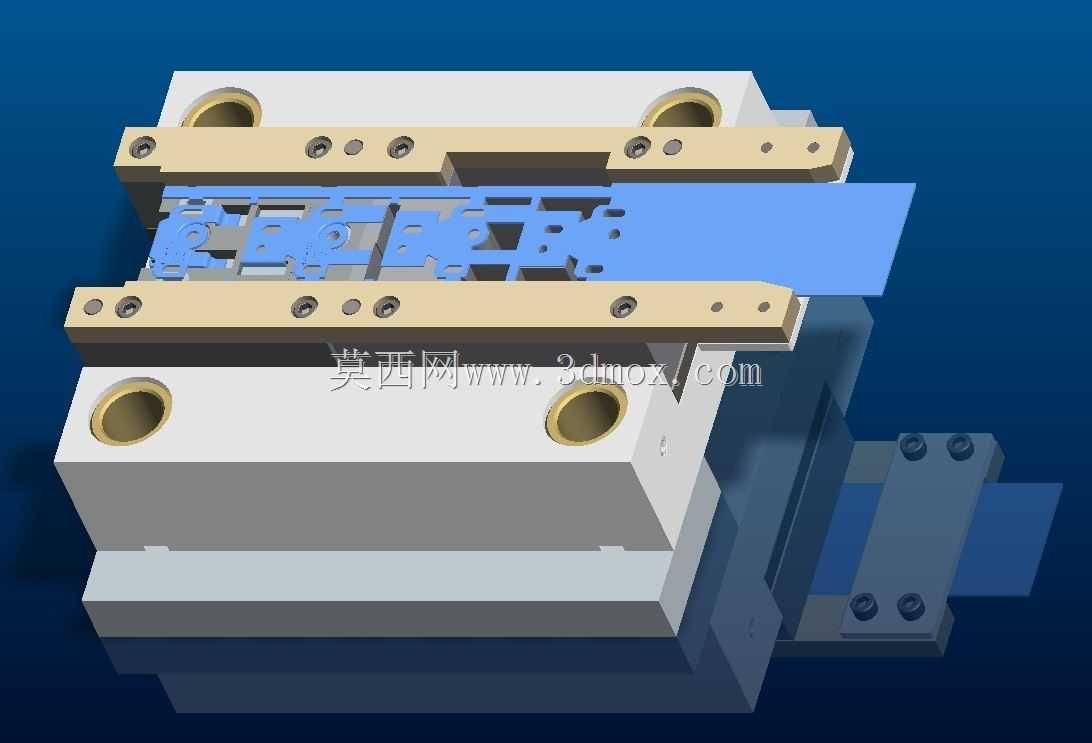

这套渐进式冲压工装，主要面向小型五金支架类零件的批量连续冲压生产场景，适配常规开式机械压力机的安装接口，可直接装夹在普通吨位冲床工作台面完成多工序连续作业，无需在多台设备间反复周转工件，能大幅降低支架类零件生产过程中的装夹定位误差，提升单批次加工的尺寸一致性。整套工装采用上下模分体式结构布局，上模部分通过模柄与冲床滑块连接，下模部分通过压板螺栓固定在设备工作台，上下模之间设置了对称布置的导柱导套副，保证合模过程中各工位的凸凹模配合间隙均匀，避免啃模、毛刺超差等常见冲压问题。工装沿料带送进方向依次排布了冲定位孔、冲裁外形余料、折弯成型、最终落料等多个工位，料带通过两侧的导料板实现送进导向，每个工位都设置了独立的弹压卸料装置，冲压完成后可及时将料带从凸模上脱开，防止带料问题影响连续送进精度。上下模座采用加厚钢板加工而成，保证长期冲压作业下的结构刚性，不会因为反复受冲击载荷出现变形偏移，凸凹模部分采用合金工具钢制作，刃口部位做了淬火硬化处理，可承受长时间连续冲压的磨损。安装时需要注意下模座的工作台落料孔位置要与工装的落料工位对齐，保证成型后的工件能顺畅排出到设备下方的收料槽，导料板的间距要根据料带实际宽度调整到合适间隙，既要保证料带能顺畅送进，又不能因为间隙过大导致送进偏移，造成各工位定位失准。这套工装针对2号支架的结构特点，将原本需要多台单工序模完成的冲孔、切边、折弯、落料工序整合到一套模架上，生产过程中操作人员只需要按节拍送进料带，即可一次性完成完整支架的冲压成型，相比单工序分散加工的模式，能减少多次装夹带来的定位误差，同时降低操作人员的劳动强度，适合中小尺寸五金支架的大批量连续生产，日常维护时只需要定期检查导柱导套的润滑状态、刃口磨损情况，及时紧固松动的紧固件，即可保证长期稳定的冲压精度。
