多轴重型自动卸货梅赛德斯卡车设计

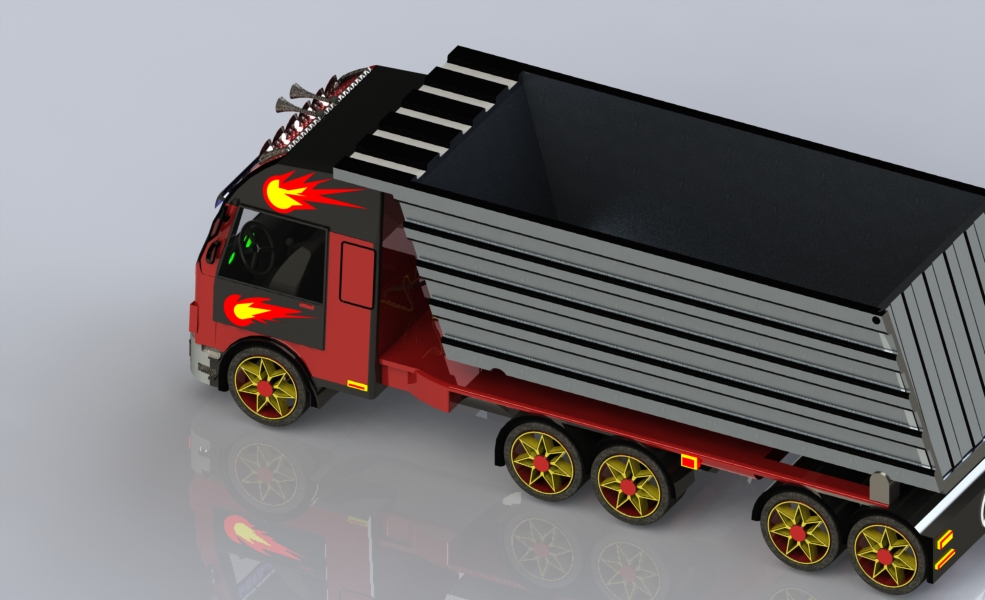

这款多轴重型自卸卡车的三维设计，核心围绕散装物料短途转运的工程场景需求展开，常见于矿山采掘现场、基建工地、砂石料场这类装卸点位固定、运输路径短、载重要求高的作业环境，区别于公路干线货运的重卡，这类自卸车型需要兼顾非铺装路面的通过性与货厢快速举升卸货的效率，减少人工卸货的人力投入与时间损耗。

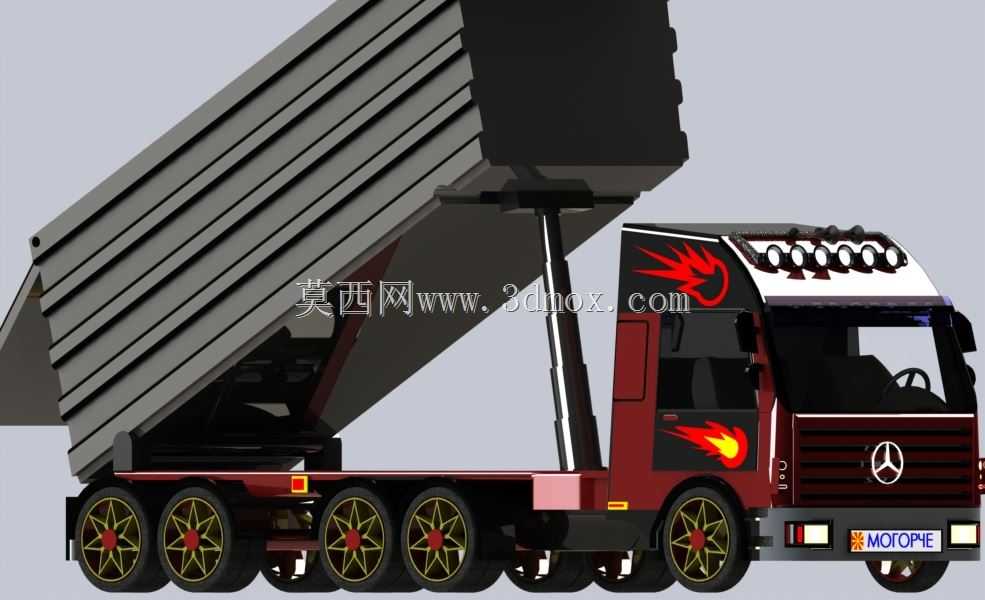

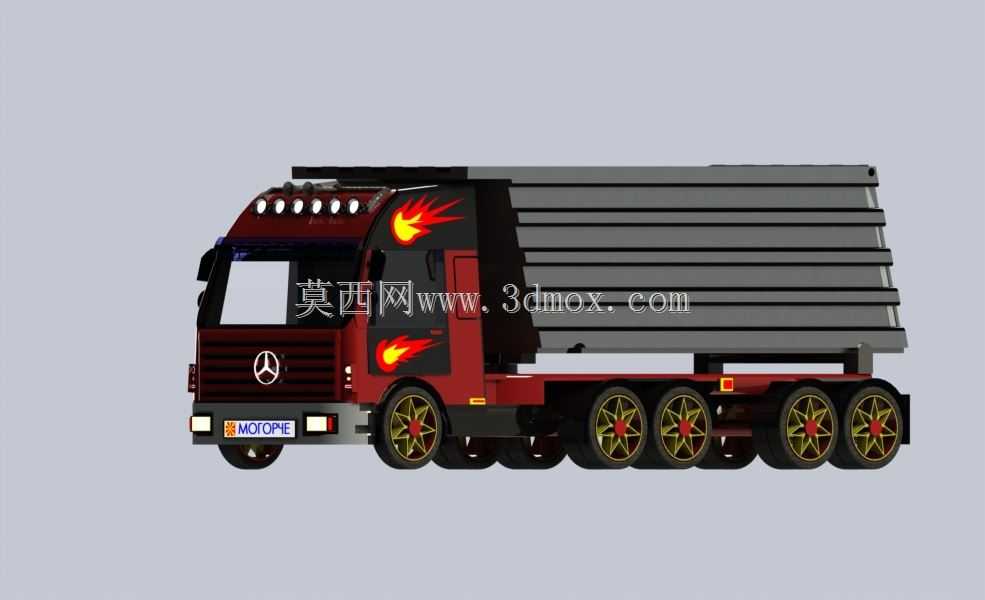

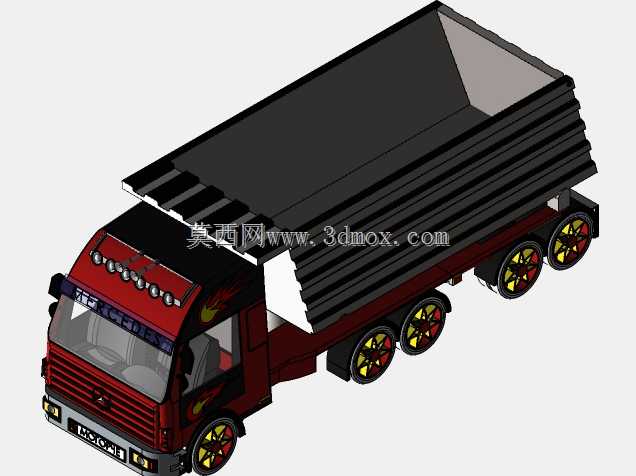

从功能实现逻辑来看，整车采用多轴承载布局，五组车轴的排布能够分摊满载状态下的轴荷，避免单轴载荷超出道路与非铺装路面的承载限值，同时搭配大尺寸重载轮胎与多片式钢板弹簧悬架，能够缓冲工地路面颠簸带来的冲击，保护车架与上装结构的连接可靠性。货厢采用前顶式液压举升结构，单级大直径液压油缸布置在货厢前端与驾驶室后方的车架区域，举升时油缸伸出推动货厢绕尾部铰接点翻转，最大举升角度可达到散装物料的安息角要求，确保砂石、渣土、矿石这类散料能够依靠自重完全滑卸货厢，不会出现残留积料的情况。

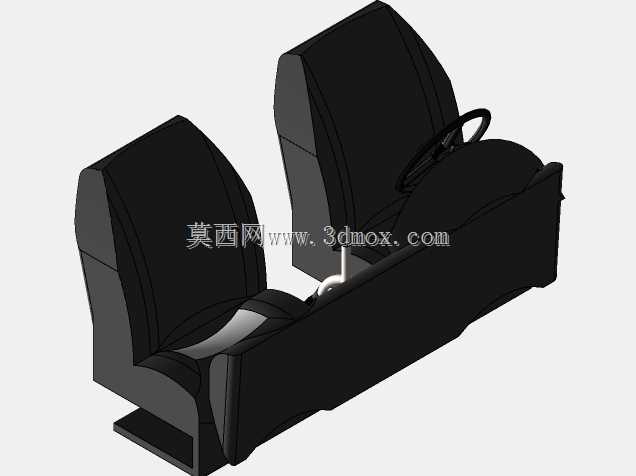

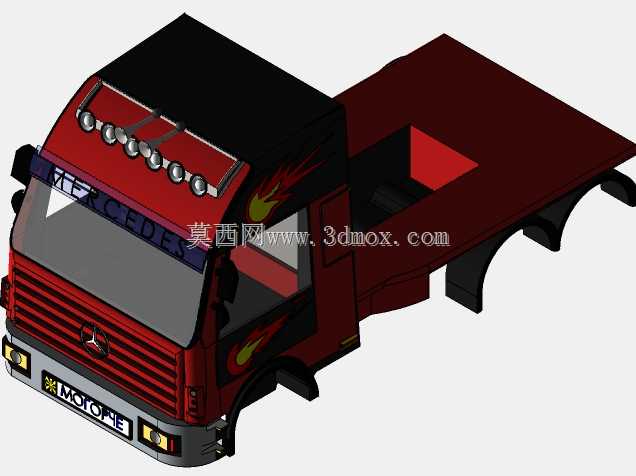

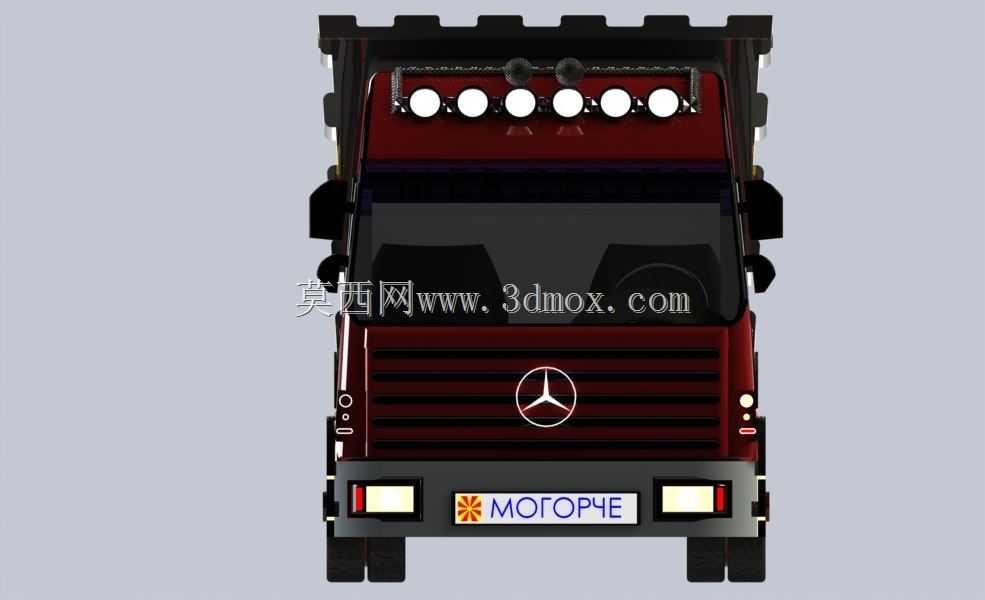

设计过程中首先确定的是车架的承载边界，主纵梁采用变截面高强度钢板冲压结构，在货厢承载区域做截面加高处理，在驾驶室区域做收窄适配，既保证重载工况下的抗弯扭强度，也能控制整车整备质量。驾驶室采用平头短轴距设计，缩短整车长度的同时优化驾驶员的前方视野，在工地狭窄场地转向、倒车时能够更清晰观察周边障碍物，驾驶室顶部额外加装了辅助照明组，适配工地夜间作业的照明需求，车身侧面的导流与装饰结构兼顾了行驶过程中的气流梳理与外观辨识度。

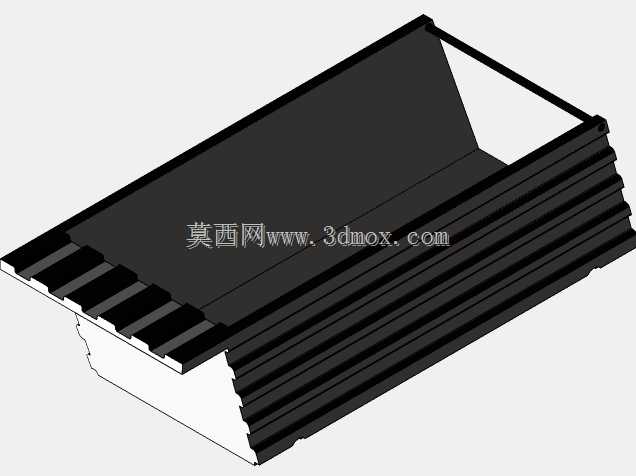

货厢的结构设计采用边板与底板一体化的加强筋布局，底板铺设耐磨钢板，应对矿石类物料装卸时的冲击与磨损，边板外侧布置纵向加强筋，避免满载时物料挤压造成边板外胀变形，货厢尾部的铰接座采用铸钢件与车架纵梁直接连接，承受举升与卸货过程中的全部冲击载荷，尾部还设置了可开合的后挡板，卸货时随货厢举升自动开启，行驶过程中通过锁止机构固定，防止物料撒漏。

液压系统的布置充分考虑了安装空间与维护便利性，液压油箱布置在车架侧面，液压泵通过取力器从变速箱获取动力，举升控制阀组靠近油缸布置，缩短高压油管的长度，减少管路压力损失，同时在油缸上设置了液压锁止装置，避免举升过程中出现油管爆裂导致货厢意外下落的安全风险。转向系统采用助力转向结构，匹配多轴车型的转向轮转角设计，减小整车转弯半径，适配工地狭窄道路的转向需求，制动系统采用气刹结构，搭配多轮组的制动鼓，保证满载状态下的制动距离符合安全要求。

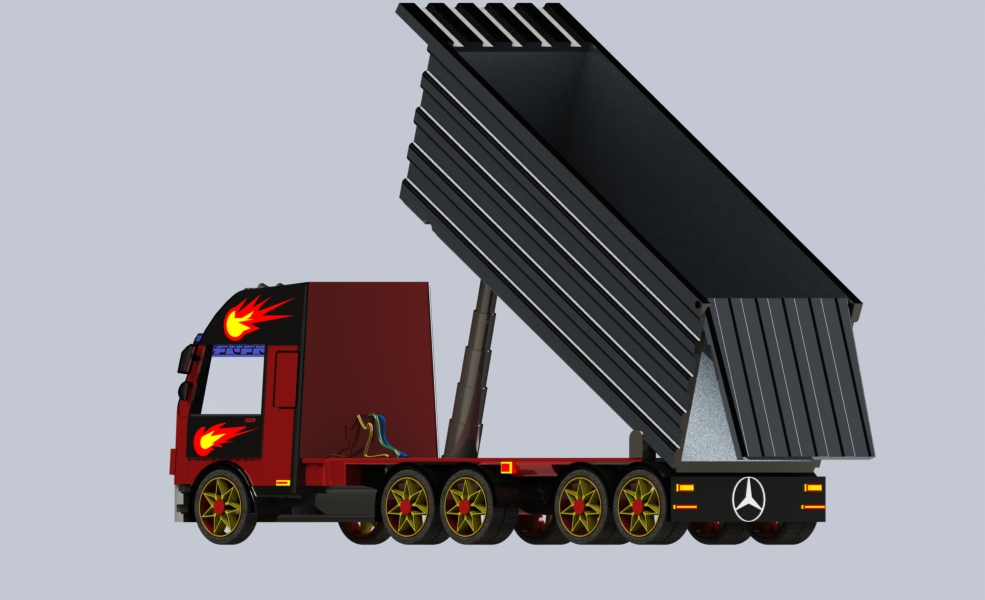

在安装边界的校核上，设计阶段重点验证了举升过程中货厢与驾驶室的安全间隙，确保货厢举升到最大角度时不会与驾驶室后部结构发生干涉，同时校核了轮胎跳动行程与轮罩、车架的间隙，避免重载颠簸时轮胎与上装结构发生剐蹭，所有外接部件的安装点都预留了足够的操作空间，方便后期维护时的拆装作业，整车的接近角、离去角也针对非铺装路面做了优化，能够应对工地常见的陡坡、坑洼路况，不会出现底盘托底的情况。
