小型履带式挖掘机爆炸视图结构展示

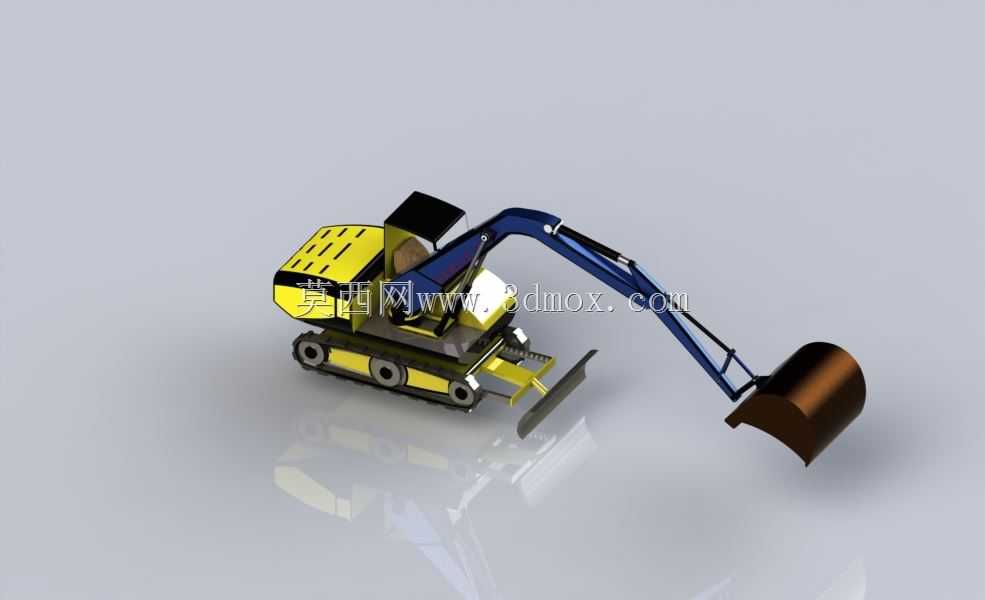

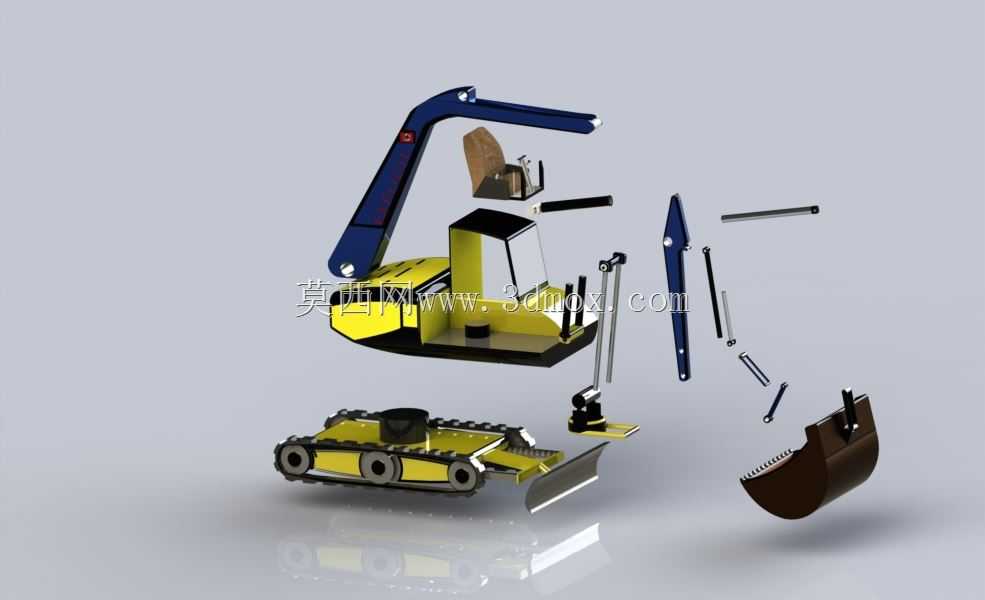

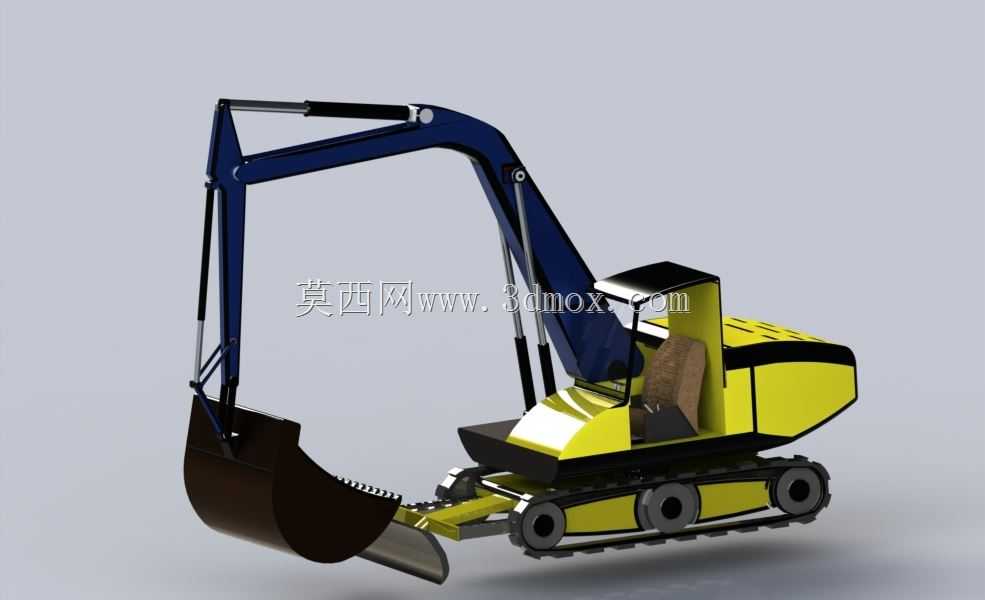

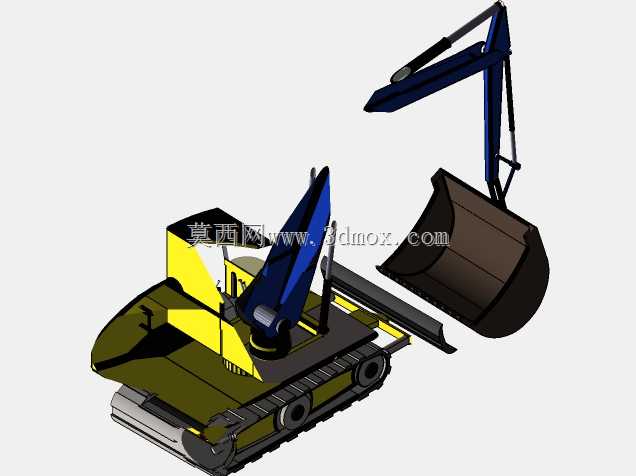

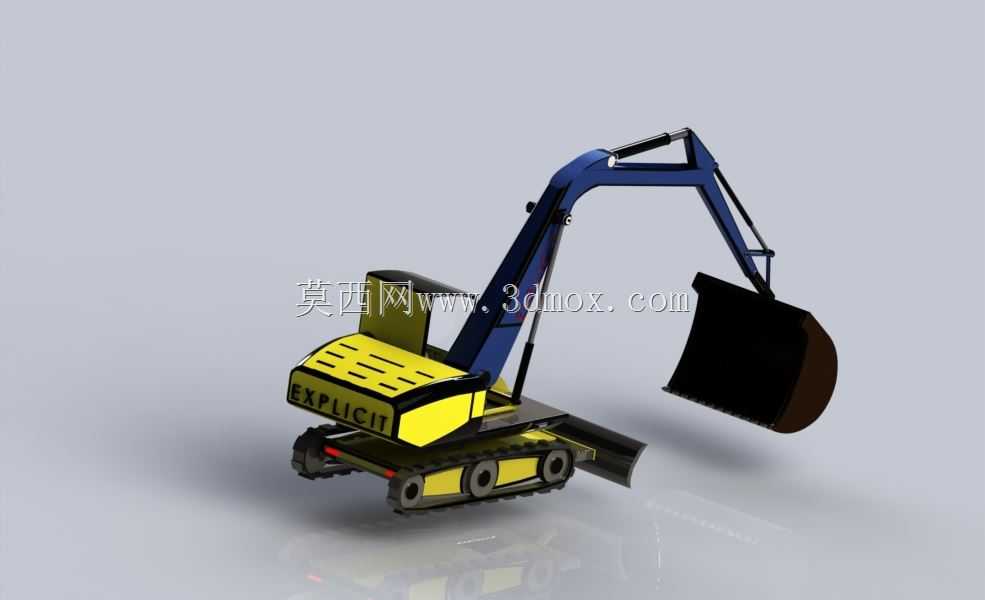

本次呈现的小型履带式挖掘机结构，主要面向狭小场地土方作业场景，常见于市政管网开挖、庭院景观施工、室内拆除作业、农田水利修整这类大型工程机械无法进入的作业区域，可完成土方开挖、物料装卸、场地平整、沟槽清底等多种作业任务，适配狭窄巷道、楼宇内部、山地梯田等特殊作业环境的使用需求。从结构拆分的爆炸视图可以清晰看到，整机采用分体式布局设计，下部行走机构为橡胶履带底盘，搭配前置推土板，履带采用节销式连接结构，驱动轮布置在底盘后侧，导向轮位于前侧，支重轮沿底盘横梁均匀排布，保证接地比压均匀，在松软泥泞场地作业时不易陷车，推土板通过独立的液压油缸与底盘机架连接，可独立完成升降动作，作业时可用于平整场地、推平浮土，行走时可辅助调整机身重心，提升坡道行驶稳定性。上部回转平台搭载动力单元、液压控制阀组、操作舱与工作装置连接基座，回转支承采用内齿式结构，可实现360度全回转作业，在狭小空间内无需频繁移动整机即可调整作业方位，操作舱采用半开放式布局，操控杆件沿座椅两侧布置，符合人体工程学操作范围，降低长时间作业的操作疲劳。工作装置采用三节式液压动臂结构，包含动臂、斗杆与铲斗三个主要作业部件，各铰接点均采用耐磨衬套与销轴连接，配合独立的液压油缸驱动，可实现多维度复合动作，斗杆与铲斗的铰接点处设置有连杆机构，可放大铲斗的挖掘力，保证切入硬质土层时的作业效率，液压管路沿动臂内侧排布，通过管卡固定，避免作业过程中管路与外物剐蹭破损，油缸铰接处均设置有防尘密封结构，阻挡泥沙进入铰接面，延长销轴与衬套的使用寿命。设计过程中，各部件的安装边界经过反复校核，履带底盘的宽度控制在1.2米以内，可通过常规民用建筑的入户门洞，上部回转平台的回转半径控制在1.5米以内，在狭窄场地回转时不会触碰周边障碍物，工作装置完全收回时整机长度控制在3米以内，可通过小型货运车辆转运，无需专用平板拖车。各连接部件的配合公差按照工程机械通用设计标准设定，销轴与衬套的配合间隙控制在0.1-0.2毫米之间，既保证铰接转动的灵活性，又避免间隙过大导致作业时的结构晃动，液压元件的安装位置预留有足够的检修空间，日常保养时可直接拆卸滤芯、阀组等易损部件，无需拆解周边大型结构件。铲斗采用耐磨钢板焊接成型，斗齿为可更换式结构，磨损后可单独更换斗齿，无需整体更换铲斗，降低使用维护成本，动臂与斗杆的结构采用箱型焊接结构，在保证结构强度的前提下降低自重，提升作业时的有效载荷。整机的液压系统采用负载敏感控制方案，可根据作业负载自动调整液压油流量，在轻载作业时提升动作速度，重载作业时自动提升挖掘力，兼顾作业效率与能耗表现，行走马达采用低速大扭矩液压马达，直接驱动履带驱动轮，省去了额外的减速传动机构，降低底盘结构的复杂度，减少故障点。从爆炸视图的拆分逻辑可以看出，整机按照模块化思路设计，行走模块、回转模块、工作模块、动力模块均可独立拆分，便于生产过程中的分模块装配，也便于后期故障维修时的模块更换，各模块之间的液压管路、电气线路均采用快插接头连接，拆解时无需逐根拆线，大幅提升维修效率。
