BREMBO教育型盘式制动系统结构展示

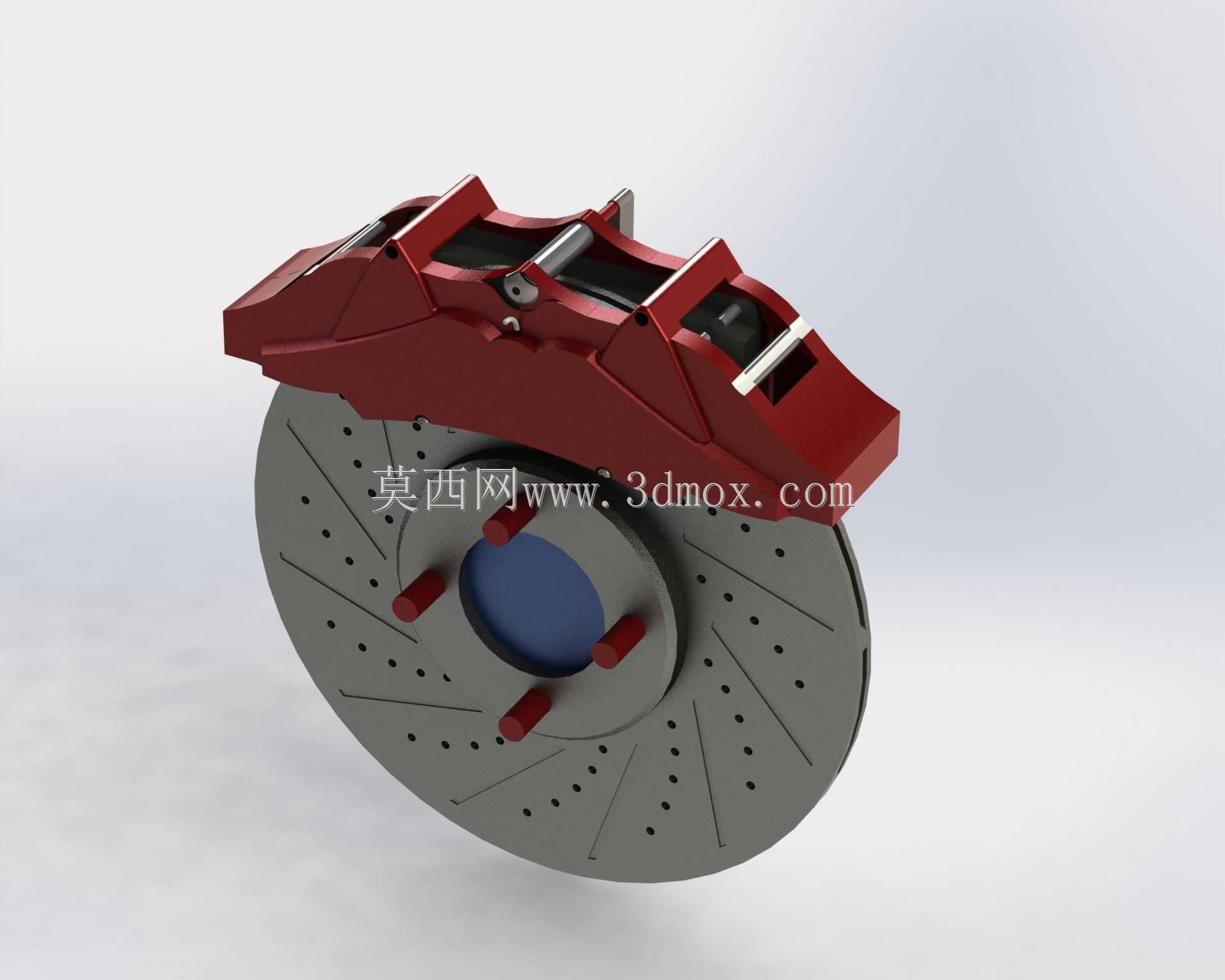

这套盘式制动结构的建模还原，完全围绕乘用车前轮制动的实际装配逻辑展开，拆解状态下能清晰看到各部件的装配层级与配合关系，对于刚接触底盘制动系统设计的从业者来说，能快速建立对制动总成的空间认知。日常在乘用车、轻型商用车的前轮配置中，这类盘式制动已经成为主流配置，相比鼓式制动，它的散热效率更高，连续制动下的热衰退表现更稳定，在频繁启停的城市路况、长下坡的山路工况中，能持续提供稳定的制动力输出，避免制动效能骤降带来的安全隐患。

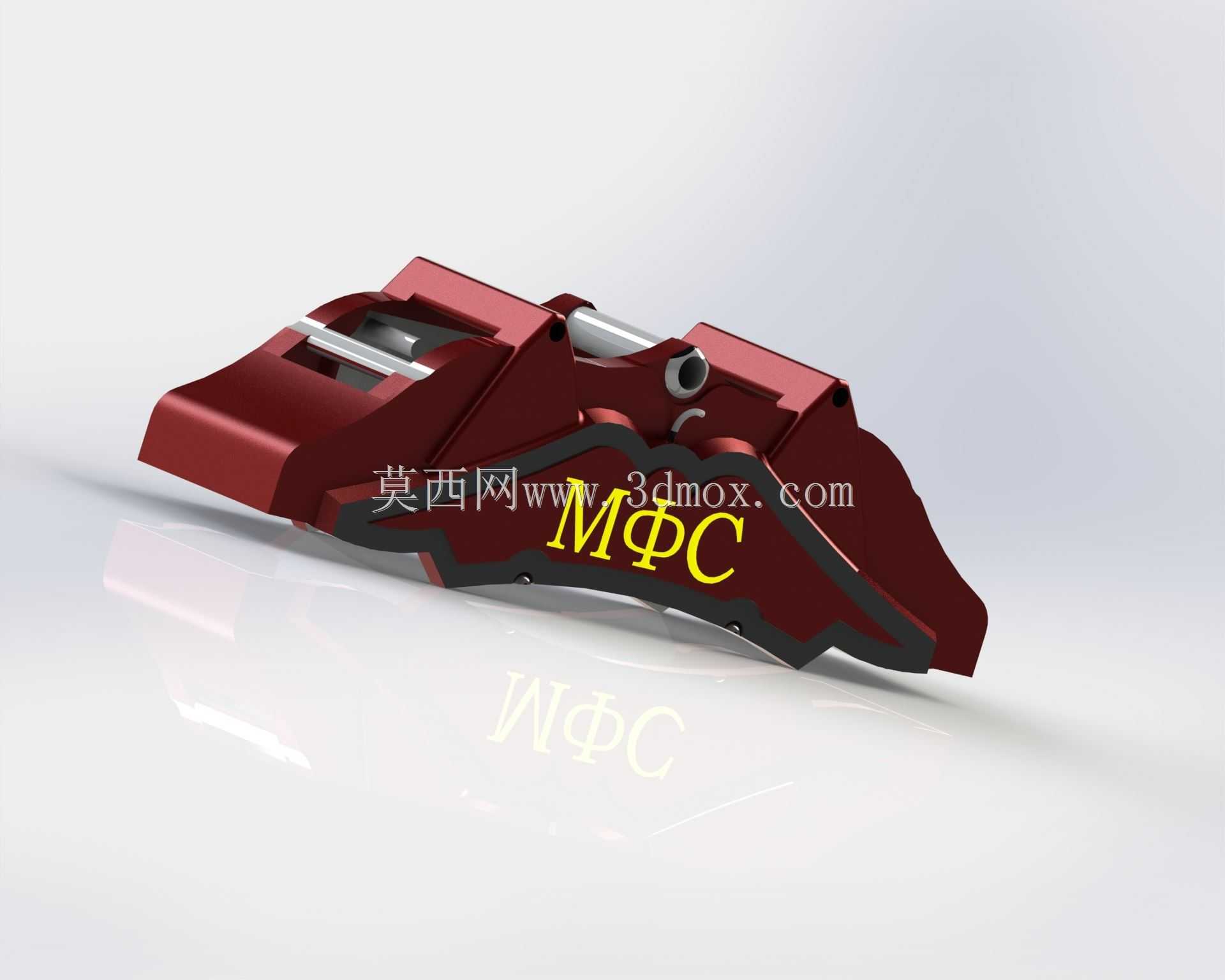

从功能实现逻辑来看，制动过程中液压油推动卡钳内部的活塞，将两侧的刹车片压紧在刹车盘的摩擦面上，通过摩擦力将车轮转动的动能转化为热能散出，以此实现车辆减速。建模时特意还原了浮动式卡钳的结构特征，卡钳本体可沿导向销轴向滑动，保证两侧刹车片能均匀贴合刹车盘，避免偏磨问题；导向销上的防尘套结构也做了细节还原，实际使用中这个部件能阻挡泥沙、水渍进入销孔，防止卡钳滑动卡滞导致的制动拖滞、刹车片异常磨损问题。刹车盘采用通风盘结构，内部的通风道在车轮转动时能形成空气对流，快速带走摩擦产生的热量，相比实心盘能大幅降低连续制动后的盘体温度，减少热变形引发的制动抖动。

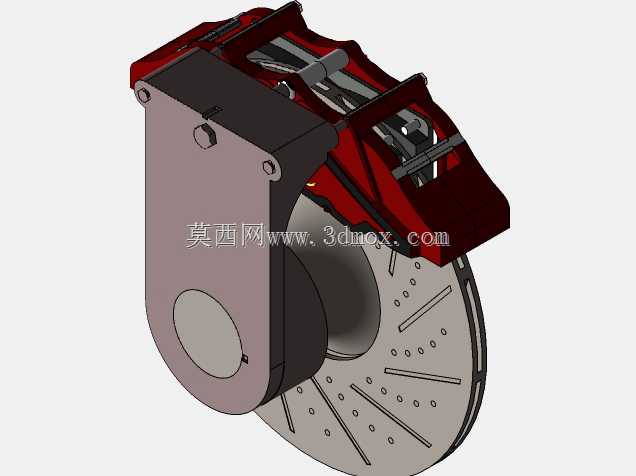

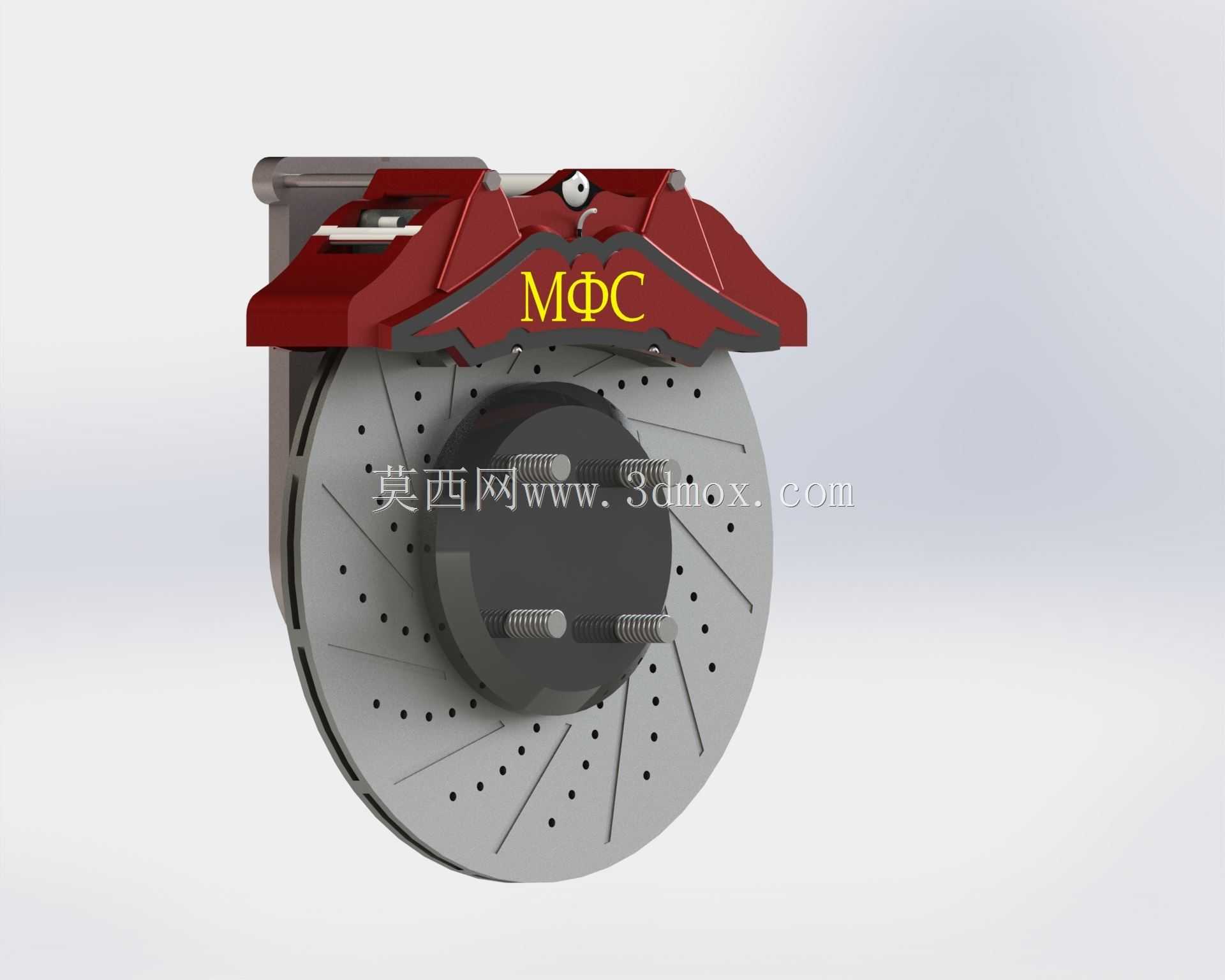

设计层面的细节考量在模型中都有对应体现：刹车片的摩擦材料部分与钢背做了明确的结构区分，钢背上的消音片结构也做了还原，实际装车状态下消音片能抑制制动时的高频振动，减少制动异响的产生；刹车盘上的散热孔、减重槽结构，既可以提升散热效率，也能在制动时刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面堆积影响制动效果。轮毂与轮胎的装配边界也做了准确还原，轮胎的胎纹结构、轮毂的辐条造型都和实车装配状态一致，刹车盘的安装孔位与轮毂轴头的配合尺寸、卡钳支架与转向节的安装点位，都按照常规家用乘用车的安装边界做了匹配，刹车盘的有效摩擦半径、卡钳活塞的作用直径，都符合1.6-2.0L排量家用车的制动力匹配需求，整套总成的安装空间预留也适配多数麦弗逊式前悬架的布置空间，不会在转向时与悬架拉杆、轮毂内侧发生运动干涉。

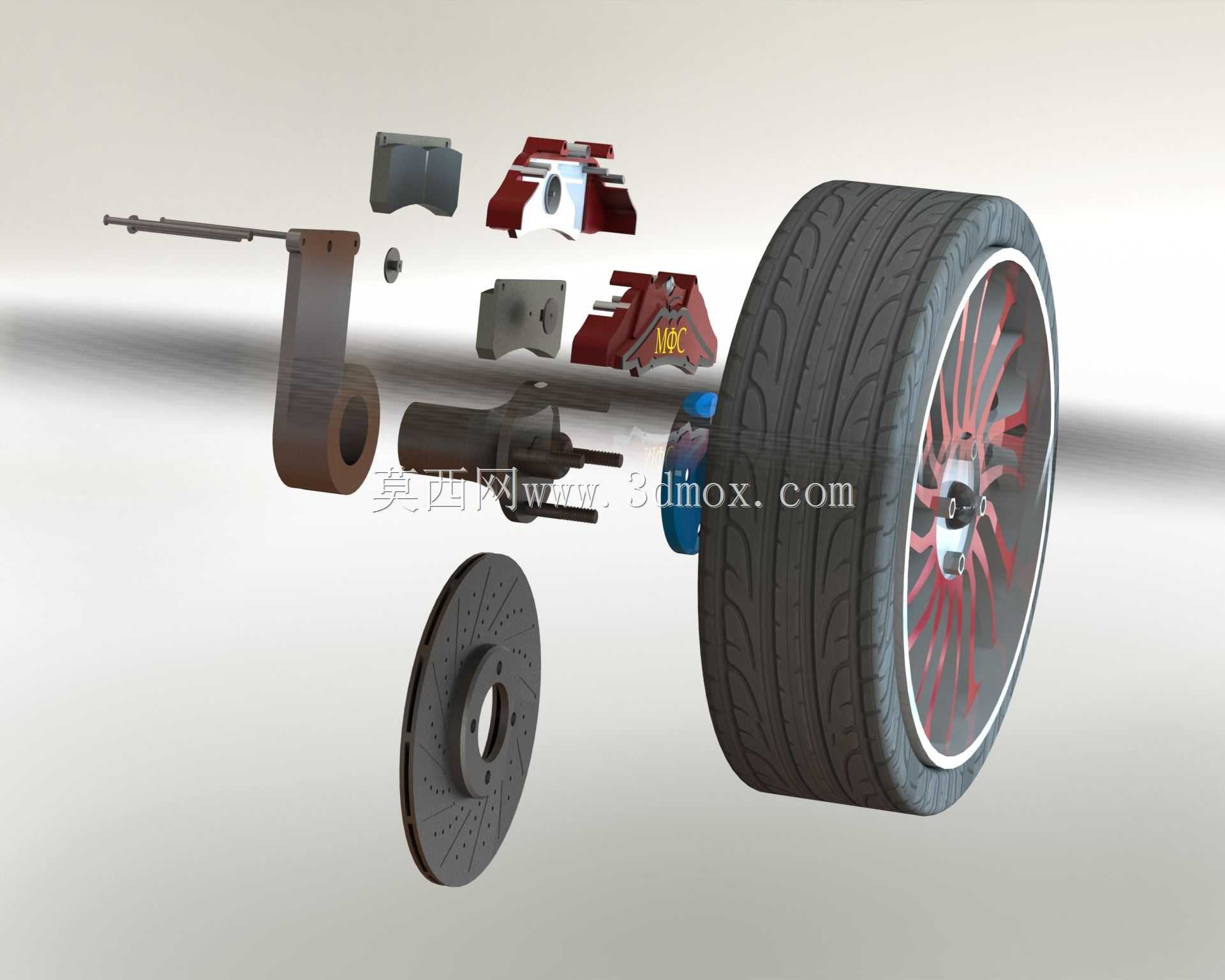

在做制动系统匹配计算时，这套模型可以直接作为结构参考，核对卡钳的安装距、刹车盘的偏置距是否与目标车型的悬架硬点匹配，也能直观观察制动时各部件的运动行程，确认刹车片全磨损周期内不会与轮毂、防尘板发生干涉。对于教学场景来说，拆解状态的展示能让学习者快速区分制动系统的固定部件与运动部件：刹车盘随车轮同步转动，卡钳支架固定在转向节上保持静止，卡钳本体在制动时沿导向销小幅滑动，活塞在液压作用下推出压紧刹车片，整个运动逻辑通过模型的爆炸视图能一目了然，不需要拆解实车就能清晰理解各部件的功能关联。实际维修场景中，这套结构的常见故障点比如导向销锈蚀卡滞、活塞防尘套破损漏油、刹车片偏磨等问题，都能通过模型的结构展示快速定位故障位置，理解故障产生的机理，比如导向销润滑不足时，卡钳无法正常滑动，就会导致内侧刹车片磨损远快于外侧，这也是日常维保中最常遇到的盘式制动故障。

模型中还原的制动管路接口位置，也符合实车的布置逻辑，制动软管的预留长度足够满足车轮上下跳动、左右转向时的拉伸需求，不会在极限转向或者悬架全行程压缩时被拉扯断裂。刹车盘的中心孔定位结构、轮毂螺栓的分布圆直径，都按照常规乘用车的通用尺寸设计，能适配多数同规格的轮毂安装需求，不需要额外做转接法兰。卡钳上的放气螺钉结构也做了细节还原，实际维保更换制动液时，就是通过这个螺钉排出管路内的空气，避免空气压缩导致的制动踏板发软、制动力不足问题。整个制动总成的重量分配也做了合理的结构优化，在保证制动强度足够的前提下，尽量降低簧下质量，提升悬架的响应速度，改善车辆的操控表现，这也是盘式制动相比鼓式制动的另一项优势，整体结构更紧凑，重量更轻，更适合家用乘用车的底盘布置需求。
