小型移动式自动折弯加工设备结构设计

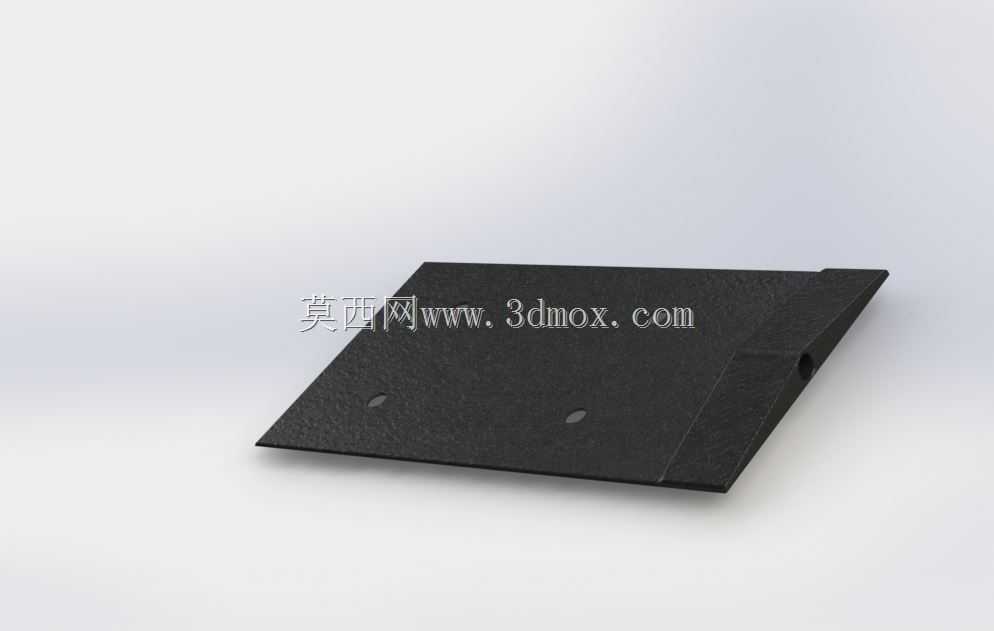

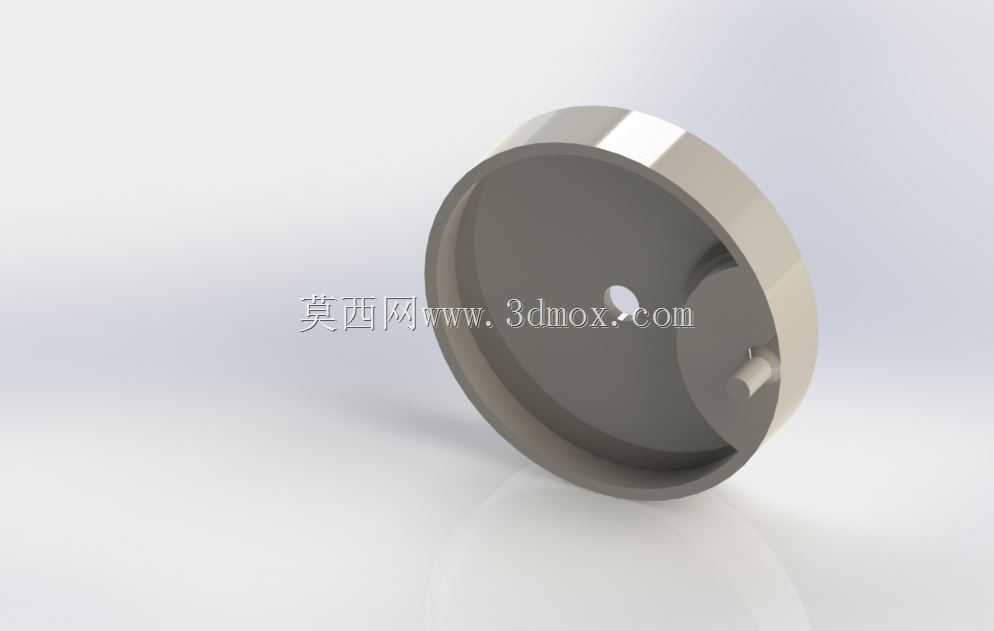

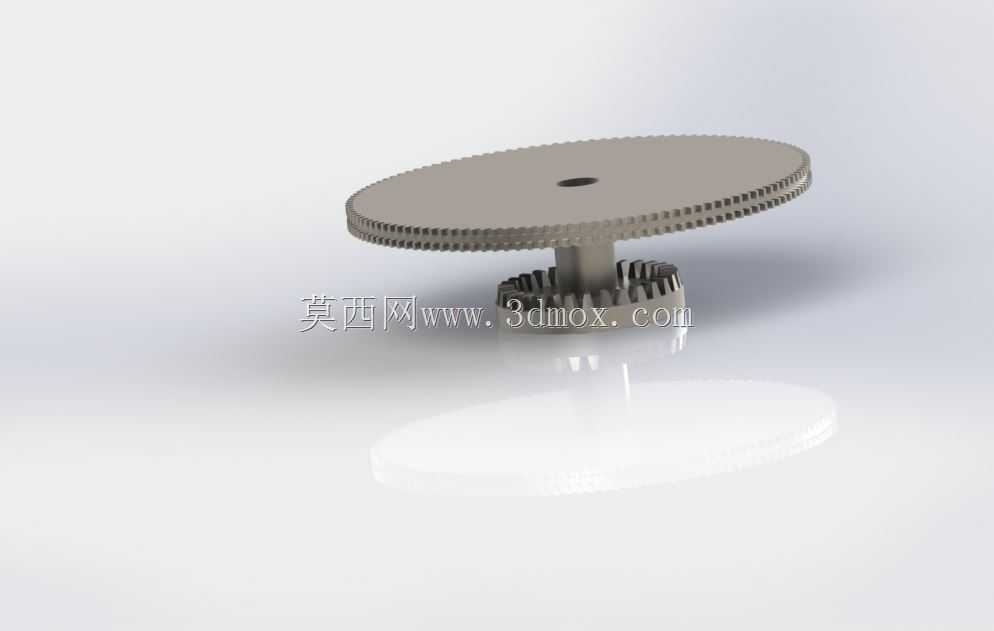

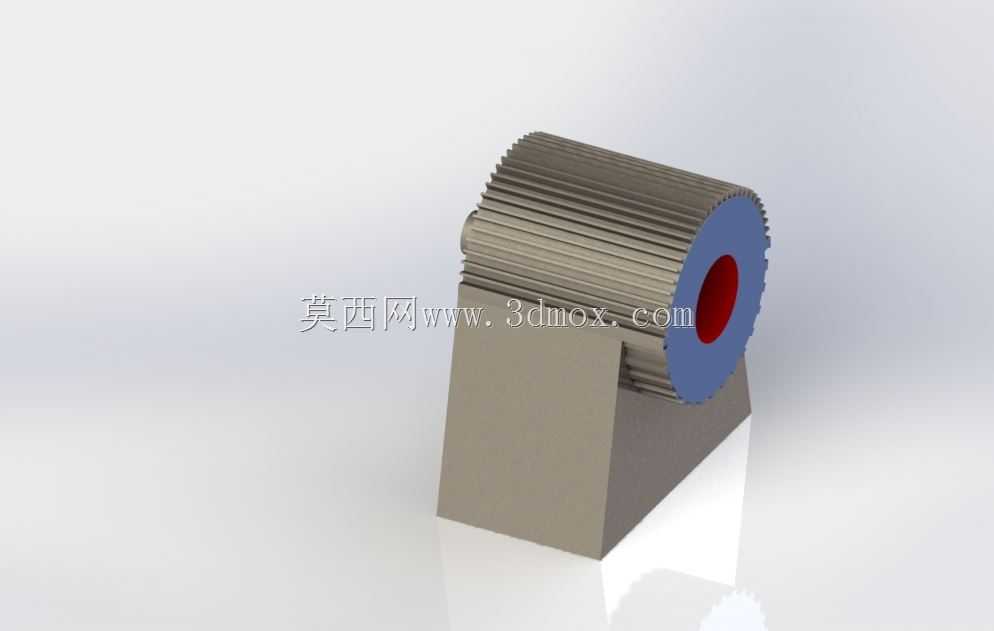

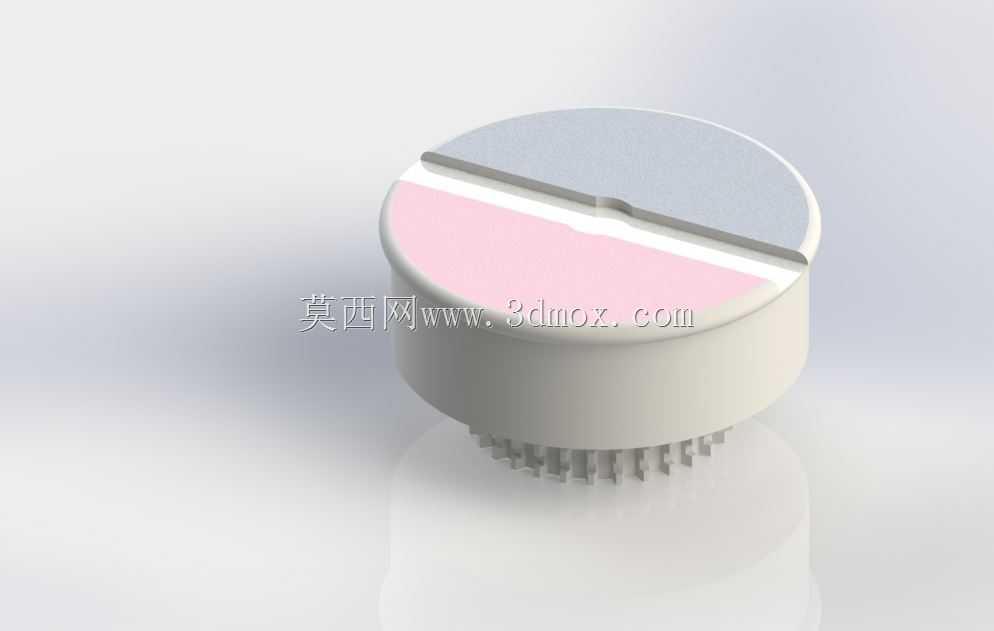

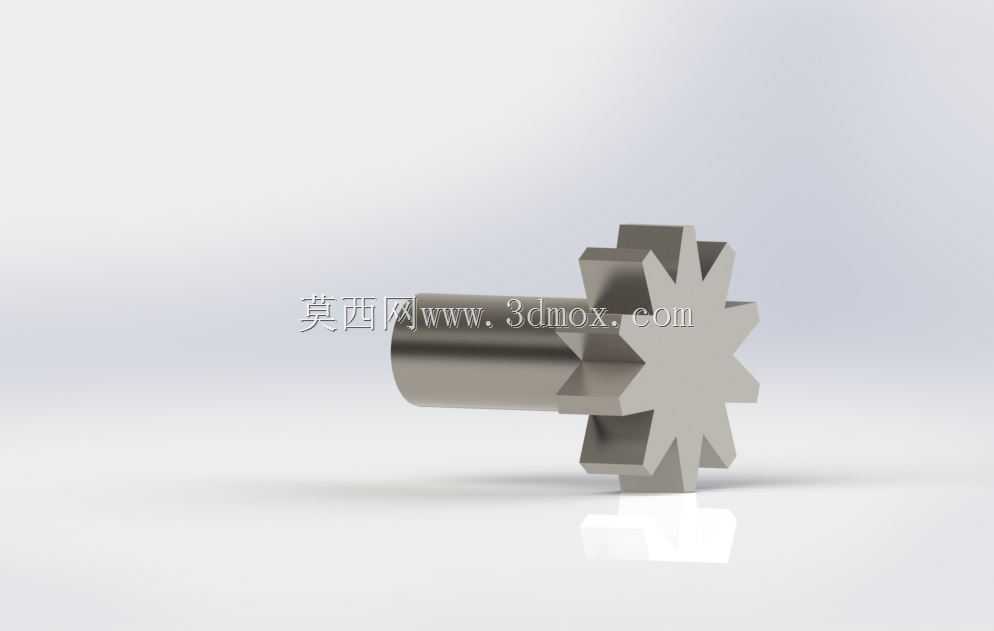

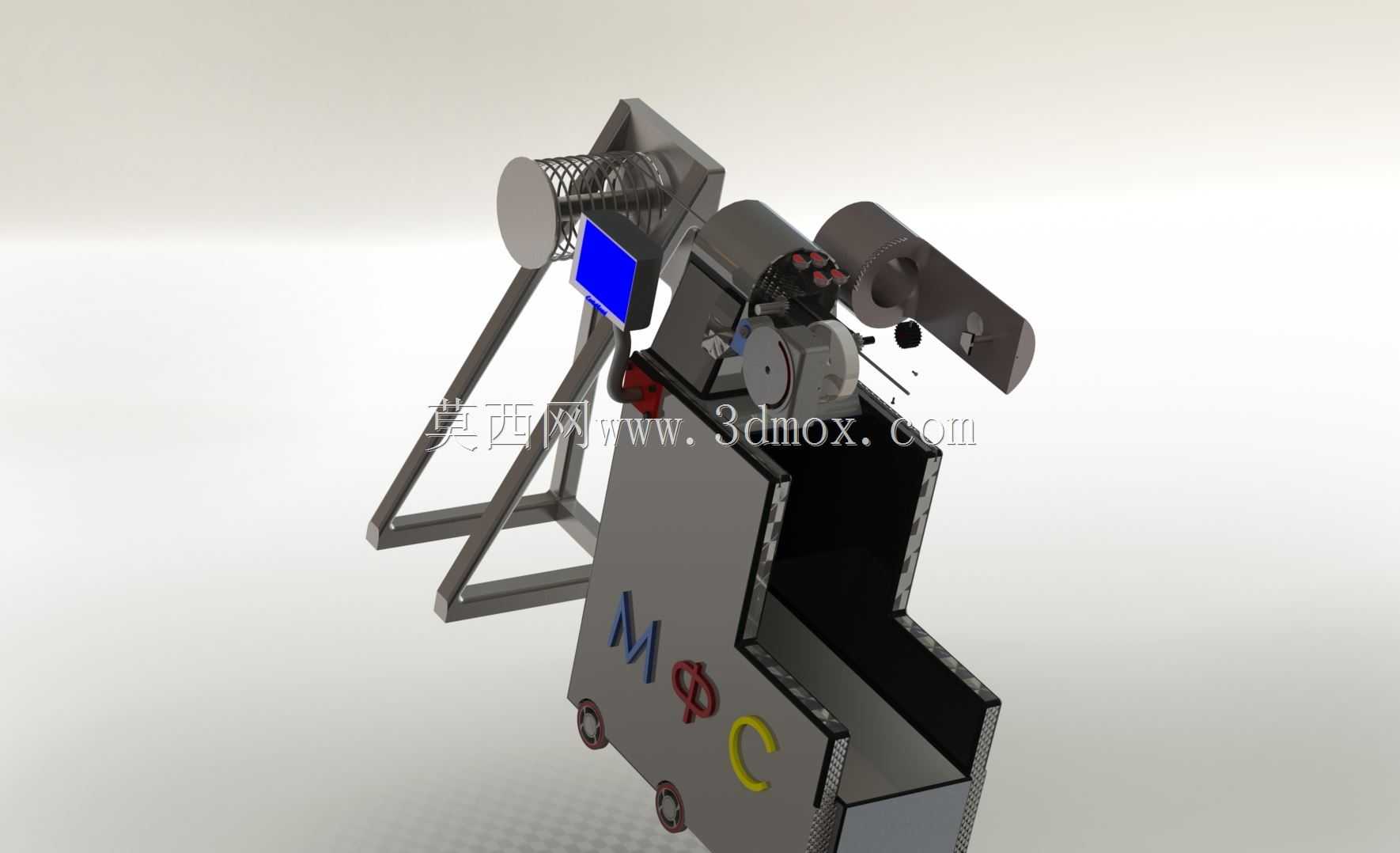

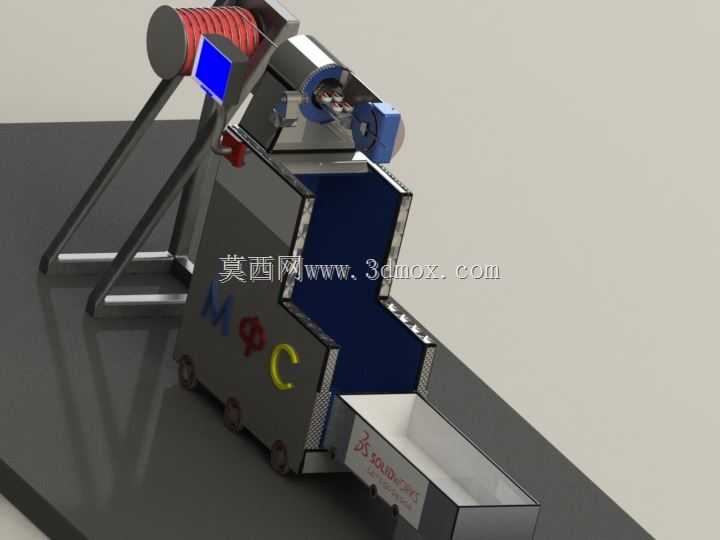

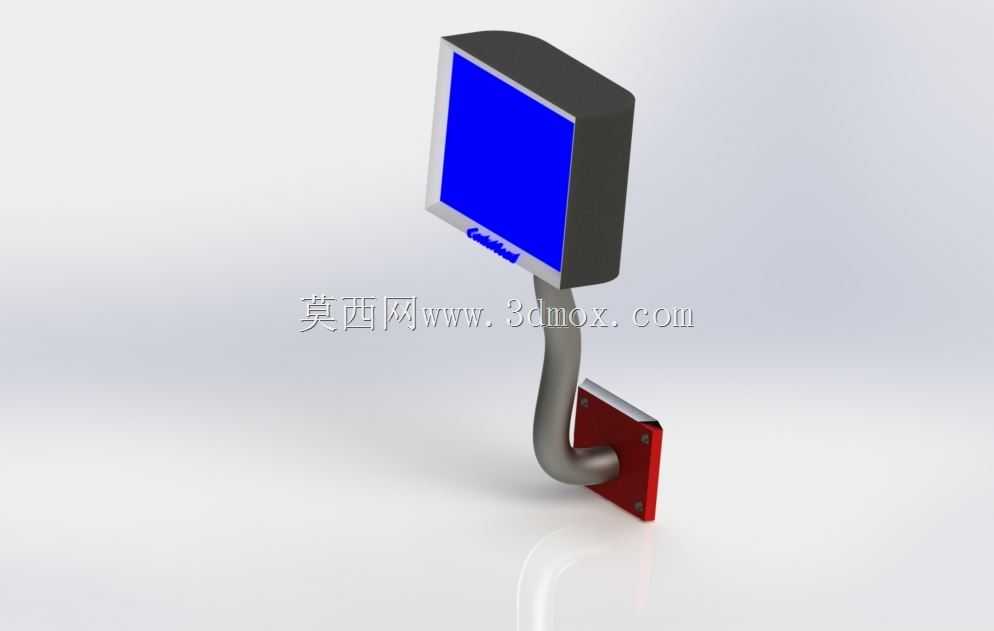

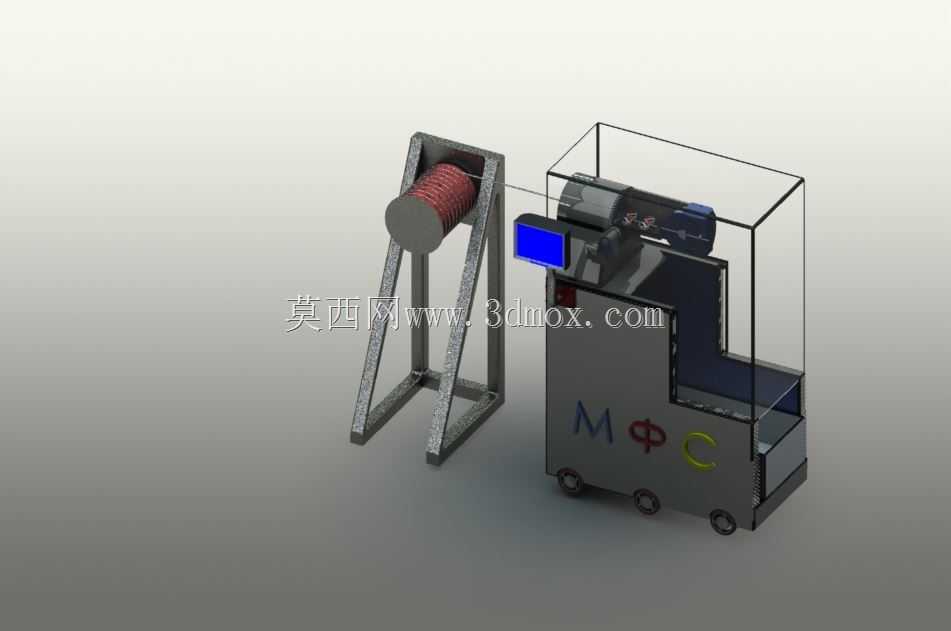

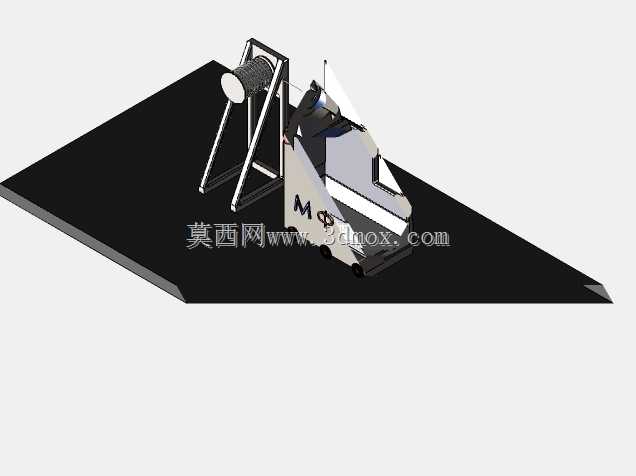

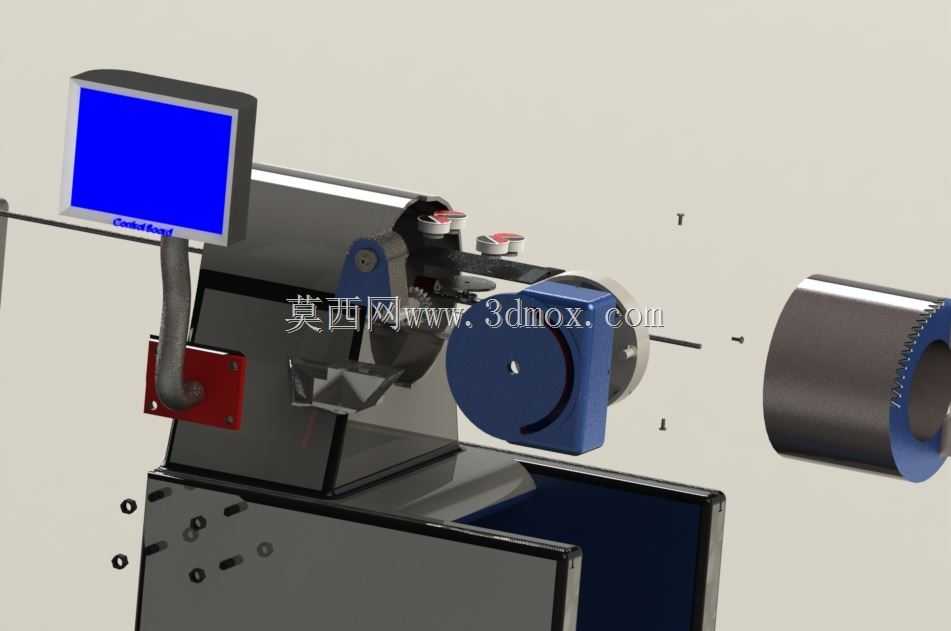

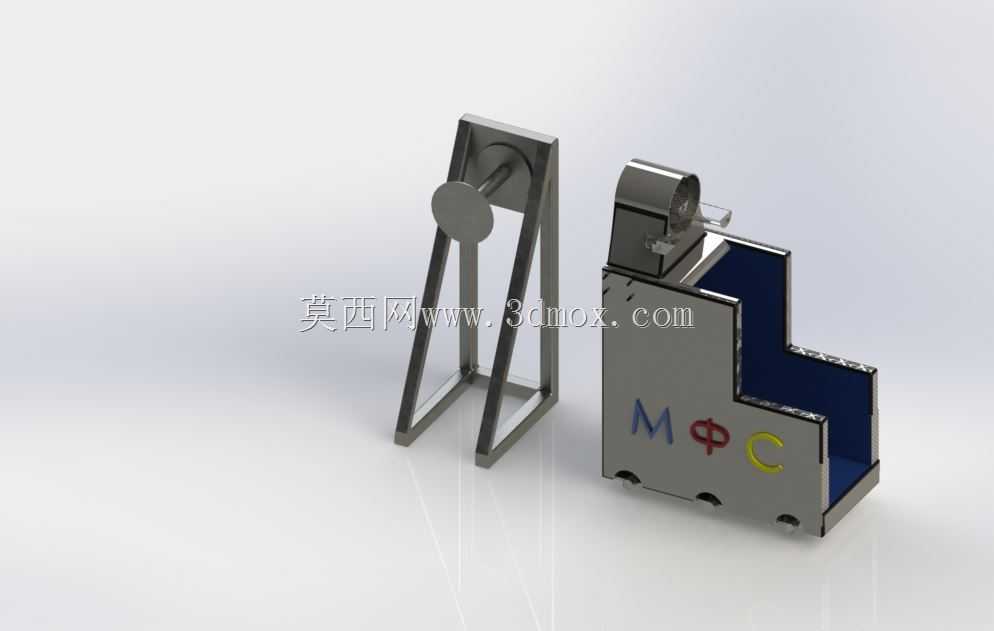

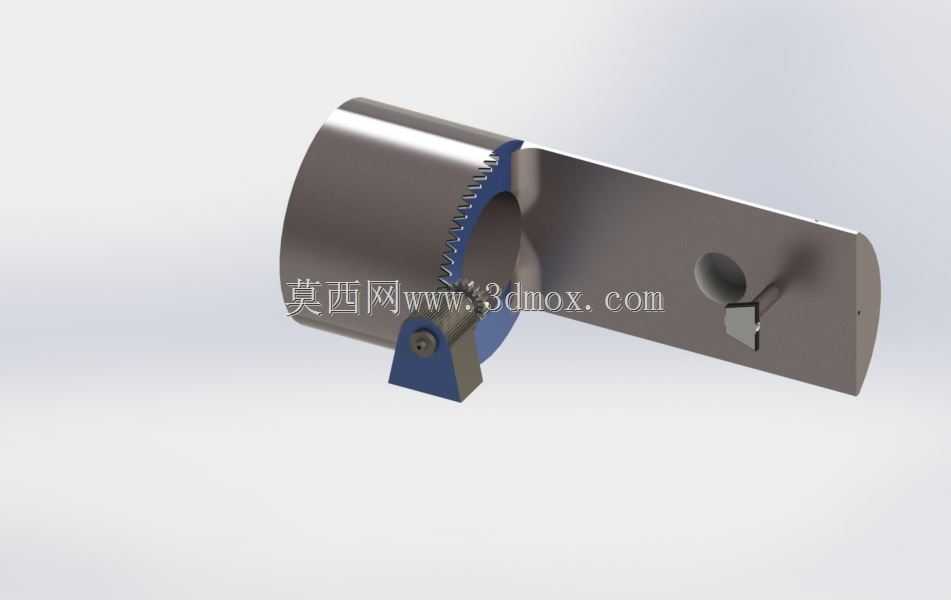

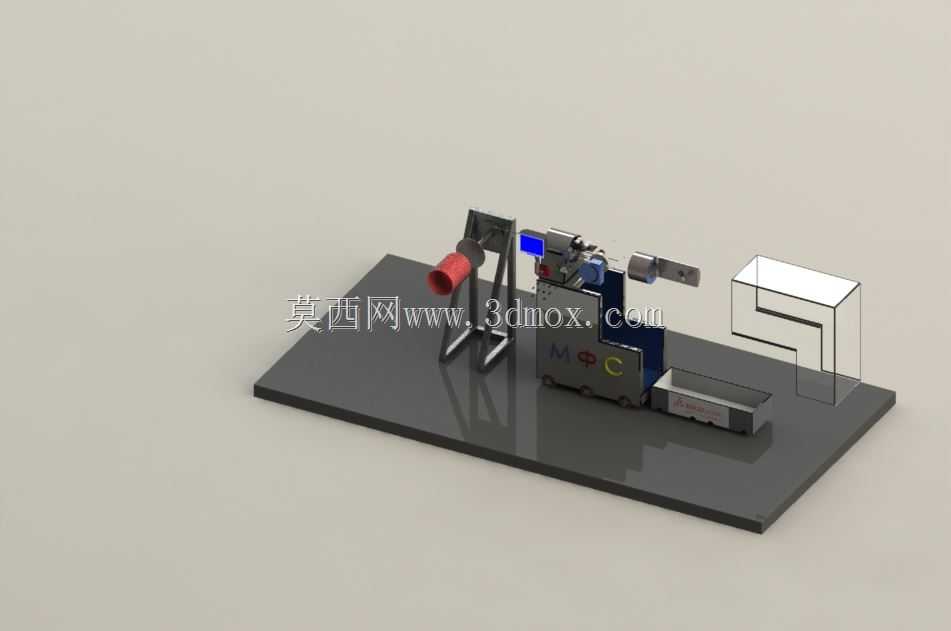

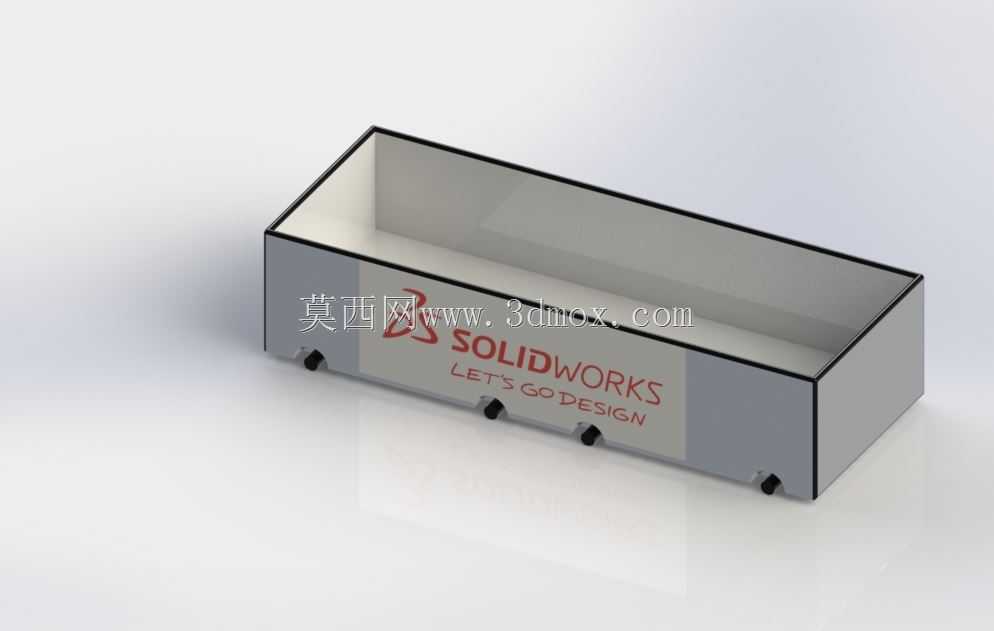

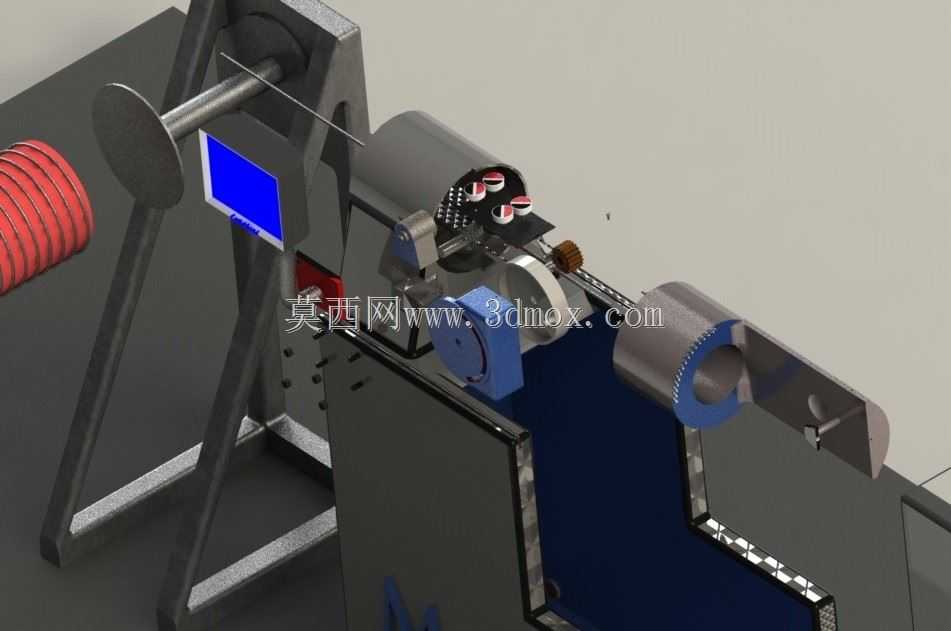

这款自动折弯设备的设计初衷，是面向中小型钣金加工车间、五金制品作坊以及现场维修施工作业场景，解决传统固定式折弯机无法灵活转场、小批量异形钣金件加工调机耗时久的痛点。日常生产中，不少加工场景会遇到零散的薄金属板折弯需求，比如通风管道边角修配、小型设备外壳定制、户外施工时的金属护板现场弯折，这类加工任务批量小、折弯角度多变，大型折弯机占用场地固定，转场成本极高，而手动折弯工具又存在折弯精度差、劳动强度大、折边直线度难以保证的问题，这款可移动的自动折弯设备刚好填补了这一应用空白。从功能特性来看，设备集成了折弯执行、工件承托、操作控制三个核心模块，折弯执行端采用辊轴式进给配合压合折弯结构，可适配0.5-3mm厚度的普通冷轧钢板、铝板以及镀锌板加工，折弯角度可在0-135度范围内连续调节，折边长度覆盖常规小型钣金件的加工尺寸需求，无需频繁更换模具即可完成常见角度的折弯作业。设备底部配置了四个带锁止功能的脚轮，在需要转场作业时可直接推动移动，到达作业位置后踩下锁止卡扣即可固定设备位置，避免加工过程中设备移位影响折弯精度。承托料架采用可抽拉式结构，针对长度较大的钣金件可拉出延伸托架，防止工件因自重下垂导致折弯线偏移，料架表面做了光滑耐磨处理，减少钣金件送料过程中的表面划伤。设计过程中，首先考虑的是设备的移动灵活性与作业稳定性的平衡，整体机架采用方管焊接框架结构，在保证结构刚性的前提下尽可能降低整机重量，焊接完成后做去应力处理，避免长期使用后机架变形导致折弯精度下降。折弯执行机构的动力传递路径做了优化，将驱动组件布置在机架上部，既降低了设备整体重心提升移动时的稳定性，又避免加工过程中金属碎屑落入传动部件造成卡滞。操作控制模块设置在设备侧前方的易操作位置，操作人员站在设备上料侧即可完成角度调节、启动、急停等全部操作，控制界面做了简化设计，没有冗余的功能按键，一线操作人员经过简单培训即可上手操作，无需掌握复杂的编程知识。考虑到现场作业的实际工况，设备的电气控制部分做了密封防护处理，可适配车间多尘、偶尔有切削液飞溅的作业环境，传动部件预留了润滑注油口，日常维护时无需大面积拆解设备即可完成润滑保养。从安装边界尺寸来看，设备整体占地长度控制在1.8米以内，宽度0.8米，高度1.5米，不需要专门的混凝土基础固定，普通的硬化车间地面即可放置使用，设备后侧预留了300mm的维护空间，侧方预留上料操作空间即可正常投产使用，对于场地面积有限的小型加工门店十分友好。设备的折弯工位设置了透明防护挡板，可阻挡折弯过程中可能弹出的金属边角料，提升作业安全性，同时不会遮挡操作人员观察折弯成型过程的视线。在实际加工测试中，这款设备针对小批量多品种的钣金加工任务，调机时间相比传统大型折弯机缩短60%以上，单人即可完成上料、折弯、下料的全流程操作，不需要额外的辅助人员配合，对于零散订单的加工效率提升十分明显。针对不同厚度板材的折弯需求，设备的压合间隙可通过侧方的调节手柄快速调整，调整刻度直接标注在调节位置，操作人员可根据板材厚度快速对应调整到合适间隙，不需要反复试折找正参数。料架上设置了可移动的定位挡块，针对批量相同尺寸的折弯件，可将挡块固定在对应位置，送料时直接靠紧挡块即可保证所有工件的折边尺寸一致，减少重复测量的工作量。设备的整体外观做了分区配色，操作区域、危险区域、维护区域用不同颜色做了区分，方便操作人员快速识别对应功能区域，机架底部设置了可调式支撑脚，在地面不平整的作业场景下，可通过调整支撑脚的高度将设备工作台调整到水平状态，保证折弯精度不受地面平整度影响。
