餐饮商用双层置物保温热柜钣金结构设计

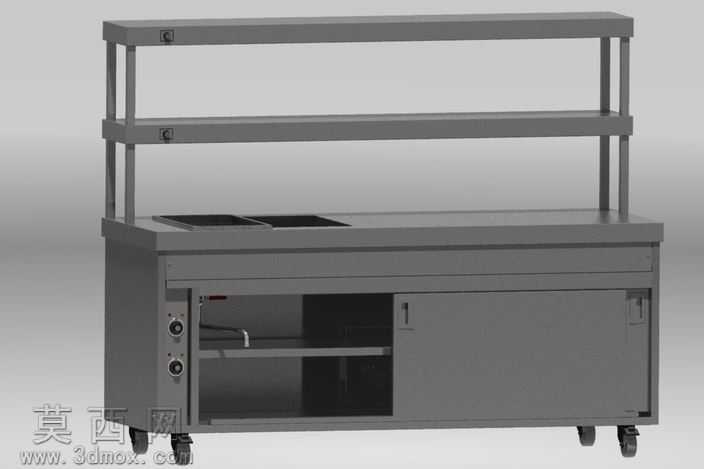

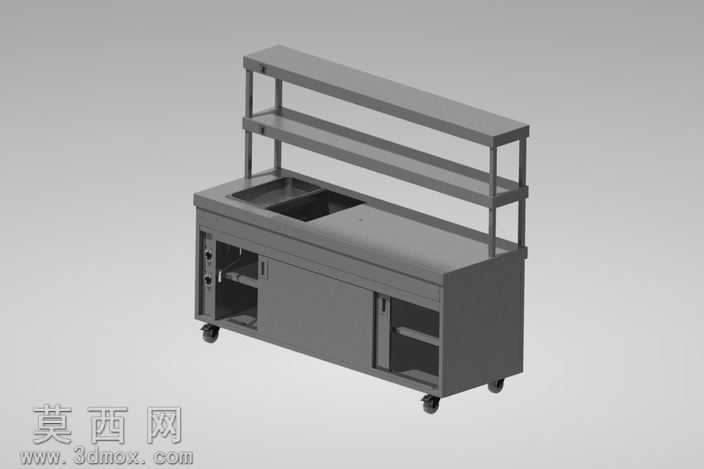

本作品为餐饮场景使用的商用保温热柜三维建模成果，建模过程严格遵循钣金加工工艺逻辑开展，首先完成整体框架的基准搭建，以1:1还原商用厨电的实际使用尺寸为核心目标，先确定底部柜体的长宽高基准面，依次绘制侧板、底板、背板的钣金轮廓，预留出折弯扣边、螺丝安装位的工艺缺口，确保每一处钣金结构都符合线下折弯、焊接、组装的加工要求。模型上层设置两层开放式置物架，置物架采用方通支撑结构，支撑立柱与底部柜体的连接位置预留了紧固件安装孔，层板边缘做了防磕碰的折边处理，既提升结构强度，也避免日常使用中剐蹭操作人员。底部操作台面预留了两个嵌入式餐盆放置位，台面边缘做了挡水折边设计，防止汤汁、水渍洒落至柜体外部；柜体左侧设置温控调节旋钮安装位，预留了旋钮的开孔与内部走线空间，柜体内部设置分层置物搁板，搁板采用可抽拉的滑轨安装结构，右侧为封闭储物柜门，柜门与柜体的连接位置预留了铰链安装位，同时设计了嵌入式把手结构，避免外凸把手占用通行空间。柜体底部配置万向脚轮，脚轮安装位做了加强钣金结构，防止长期移动使用出现柜体变形。材质渲染阶段，整体柜体采用食品级不锈钢材质表现，调整材质的粗糙度与反射参数，还原商用不锈钢厨柜的哑光金属质感，温控旋钮采用黑色耐高温塑料材质，脚轮采用黑色橡胶与金属支架的组合材质，所有材质参数都匹配实物的物理特性。结构设计上充分考虑商用场景的使用需求，上层置物架可放置备餐容器，台面保温槽可对餐食进行持续保温，下部柜体可存放备用餐具与备餐物料，移动脚轮设计方便设备根据门店布局调整摆放位置，整体结构无冗余设计，所有钣金部件都可通过常规钣金加工工艺实现生产，建模过程中对所有装配位置做了干涉检查，确保各部件组装后无碰撞、错位问题，可直接用于生产加工的参考依据。
