商用餐饮厨房岛式排烟罩钣金结构设计

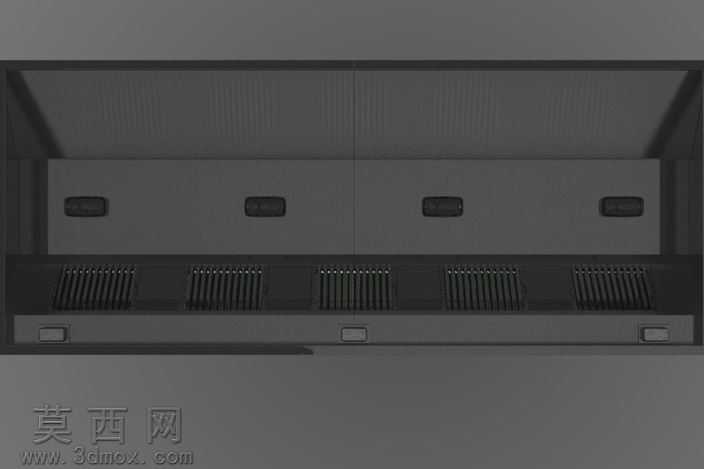

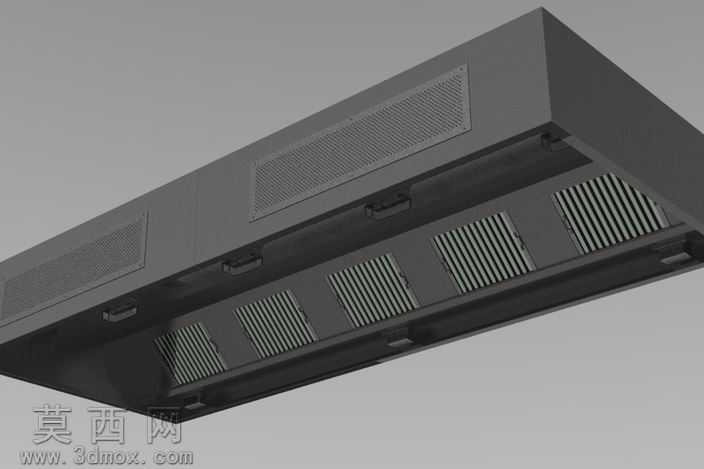

本作品为商用餐饮场景使用的岛式排烟罩三维钣金设计模型，建模过程严格遵循钣金加工工艺规范，全程以可落地生产为核心设计准则。建模阶段先完成整体外轮廓的参数化搭建，精准匹配商用厨房岛台的安装尺寸要求，主体采用等厚冷轧钢板作为基础基材，所有折弯边预留标准工艺余量，避免后续折弯工序出现板材开裂、尺寸超差的问题。模型完整还原了排烟罩的双层结构设计，外层为装饰防护壳体，表面做哑光磨砂金属材质处理，渲染阶段调整材质的粗糙度与反射参数，还原商用不锈钢厨具的真实质感，同时在外层壳体对应位置预留了嵌入式照明模块的安装槽位，槽位边缘做压边处理，既提升结构强度，也保证安装后的外观平整度。内层为油烟导流与过滤结构，设计了多组等距排布的油烟格栅过滤组件，格栅采用倾斜角度排布，引导油烟随负压气流流向排烟风道，每一组格栅都设计为可拆卸卡扣结构，无需额外工具即可完成拆卸清洗，适配餐饮场景高频清洁的使用需求。模型顶部设计了与建筑排烟管道对接的标准法兰接口，接口处做翻边加固处理，同时预留了油烟净化模块、风机接线的走线空位，所有开孔位置都做了卷边防护处理，避免安装维护过程中划伤线路与操作人员。在结构细节处理上，所有板材拼接位置都设计了标准咬口结构，减少焊接工序的工作量，同时保证拼接位置的密封性，避免油烟泄漏；壳体边角全部做圆弧过渡处理，既符合商用厨房设备的安全规范，也降低了加工过程中的磕碰风险。渲染阶段采用工业产品展示级布光，多角度呈现设备的结构细节与材质质感，所有结构件之间的装配间隙都控制在钣金加工的合理公差范围内，不存在干涉问题，可直接用于生产下料、装配指导以及商用厨房工程的方案展示，完整覆盖从设计到落地的全流程使用需求。
