卡丁车转向连接支架结构设计

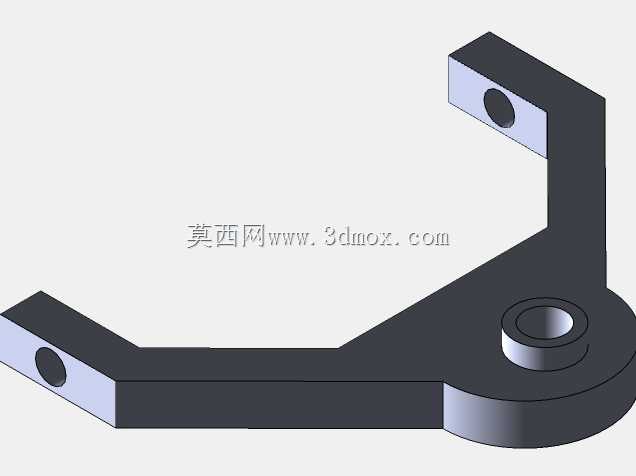

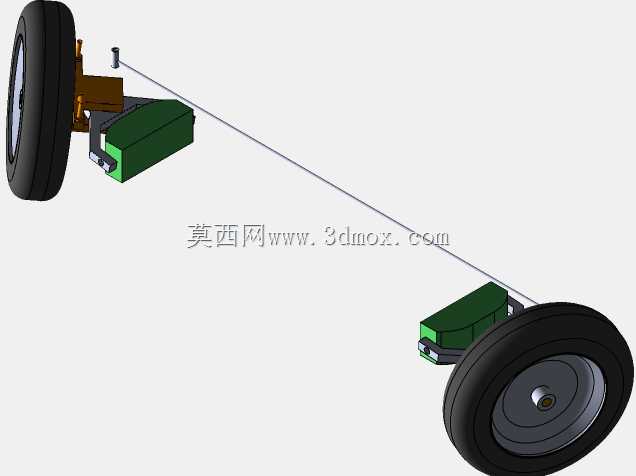

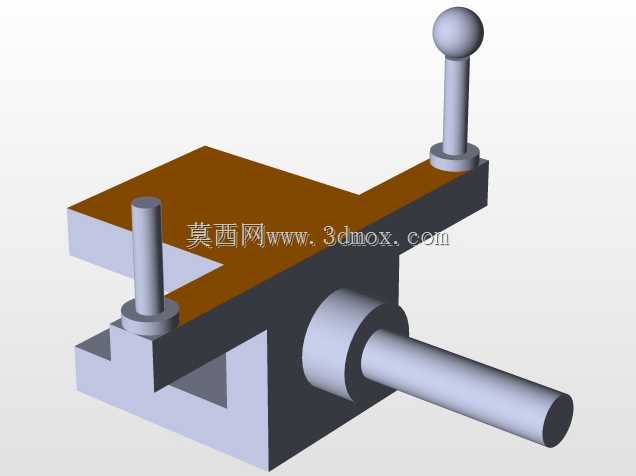

该零件属于小型场地卡丁车底盘系统的连接类构件，主要承担转向机构与底盘车架之间的力传递作用，在卡丁车的转向动作执行过程中，需要将转向柱输出的扭转力矩传递至转向轮侧的拉杆结构，同时承受车辆过弯时来自路面的侧向冲击载荷，避免转向机构出现应力集中导致的形变失效。从结构形态来看，零件主体采用弯折式悬臂布局，一端设置带同轴通孔的圆形凸台结构，该凸台用于与车架上的固定销轴配合，作为整个构件的旋转支点，凸台的轴向高度经过匹配对应安装位的衬套厚度设计，保证装配后销轴不会出现轴向窜动，同时凸台端面与车架安装面的贴合度公差控制在0.1mm以内，避免装配后出现转动卡滞。两个悬臂末端分别设置带通孔的耳片结构，耳片的孔位分别用于连接转向拉杆与回位弹簧组件，耳片的厚度根据对应拉杆的额定拉拔载荷做了等强度优化，既保证孔位周边的挤压强度满足冲击工况要求，也尽可能削减非受力区域的材料厚度，降低零件整体重量，适配卡丁车轻量化的设计需求。设计过程中首先确定旋转支点的位置，根据卡丁车转向梯形的几何参数，确定两个连接耳片相对于支点的角度与力臂长度，保证转向过程中左右轮的转角差符合阿克曼几何特性，减少轮胎的侧滑磨损。悬臂部分的截面采用矩形变截面设计，从支点位置向末端耳片方向逐步收窄截面尺寸，对应力传递路径上的应力分布做匹配，通过有限元校核验证，在承受3倍额定侧向冲击载荷时，零件最大应力出现在悬臂弯折的过渡圆角位置，数值低于所选材料的屈服强度，安全系数满足场地娱乐卡丁车的使用要求。安装边界方面，支点凸台的外径尺寸匹配车架上对应安装座的内孔间隙，装配时可直接嵌入安装座内完成径向定位，两个耳片的孔位中心距公差控制在±0.05mm，保证与拉杆装配后不会出现运动干涉，零件整体的外轮廓尺寸在安装后不会与周边的车架管件、制动管路产生空间冲突，预留足够的运动间隙满足转向全行程的动作需求。这类构件在小型非道路休闲车辆的底盘结构中应用广泛，除卡丁车外，也可经过尺寸调整后用于沙滩车、小型电动观光车的转向连接部位，设计时需要重点关注支点的耐磨性与悬臂的抗疲劳性能，通常会在支点孔内压入铜质衬套降低转动磨损，耳片孔位可根据装配需求加装橡胶缓冲套，过滤路面传递的高频振动，提升转向操作的平顺性。
